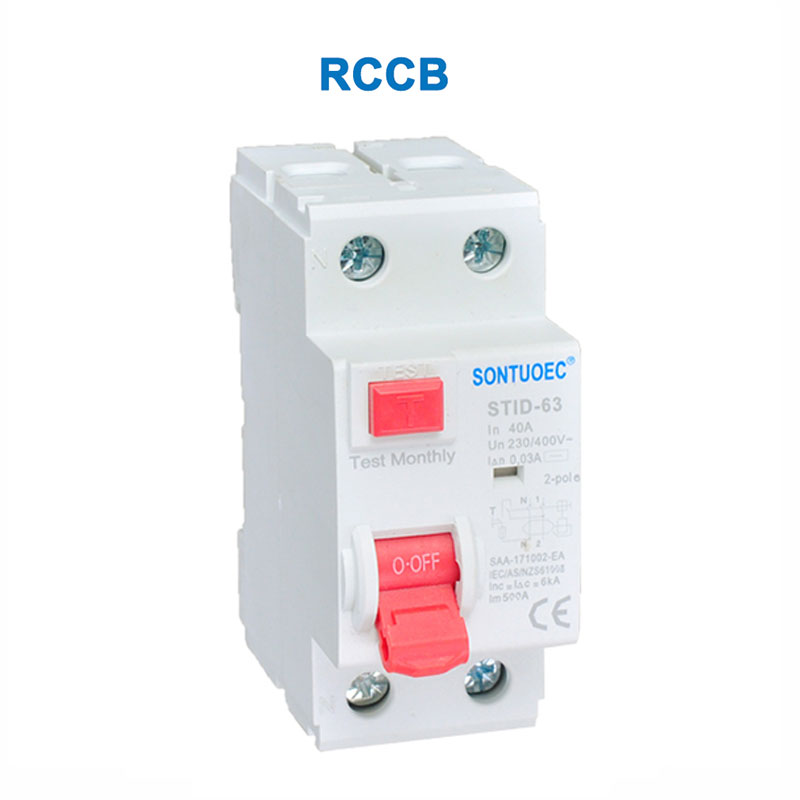

STID-63 RCCB

STID-63 RCCB, পুরো নাম রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার (STID-63 RCCB), একটি বৈদ্যুতিক সুরক্ষা ডিভাইস যা বিশেষভাবে বৈদ্যুতিক আগুন এবং ইলেক্ট্রোকশন দুর্ঘটনা প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এটি প্রধানত সার্কিটে অবশিষ্ট কারেন্ট নিরীক্ষণ করে, অর্থাৎ ফায়ার লাইনের কারেন্ট এবং শূন্য রেখার মধ্যে পার্থক্য। যখন এই পার্থক্য (সাধারণত ফুটো হওয়ার কারণে) একটি পূর্বনির্ধারিত মান অতিক্রম করে, তখন STID-63 RCCB স্বয়ংক্রিয়ভাবে খুব অল্প সময়ের মধ্যে সার্কিটটি কেটে ফেলবে, এইভাবে ব্যক্তিগত সুরক্ষা এবং সরঞ্জামগুলিকে ক্ষতি থেকে রক্ষা করবে।

মডেল:STID-63

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মোড	ইলেক্ট্রো-ম্যাগনেটিক টাইপ, ইলেকট্রনিক টাইপ
স্ট্যান্ডার্ড	IEC61008-1
অবশিষ্ট বর্তমান বৈশিষ্ট্য	A, এবং g, s
মেরু	2P 4P
রেট মেকিং এবং ব্রেকিং ক্ষমতা	500A(In=25A 40A) অথবা 630A(In=63A)
রেট করা বর্তমান (A)	16,25,40,63A
রেটেড ফ্রিকোয়েন্সি (Hz)	50/60
রেটেড ভোল্টেজ	AC 230(240)400(415) রেটেড ফ্রিকোয়েন্সি: 50/60HZ
রেট করা অবশিষ্ট অপারেটিং কারেন্ট I/ n(A)	0.03, 0.1, 0.3, 0.5;
রেট রেসিডুয়াল নন অপারেটিং কারেন্ট I নং	0.5I n
রেট করা শর্তসাপেক্ষ শর্ট-সার্কিট বর্তমান Inc	6KA
রেট করা শর্তসাপেক্ষ অবশিষ্ট শর্ট-সার্কিট কারেন্ট আই এসি	6KA
সুরক্ষা শ্রেণী	IP20
প্রতিসম DIN রেলে 35 মিমি প্যানেল মাউন্ট করা

STID-63 RCCB এর প্রধান কাজ

ফুটো সুরক্ষা: STID-63 RCCB-এর মূল কাজ হল সার্কিটে অবশিষ্ট কারেন্ট শনাক্ত করা এবং ফুটো শনাক্ত হলে দ্রুত সার্কিটটি কেটে ফেলা। অবশিষ্ট স্রোত সাধারণত ক্ষতিগ্রস্ত যন্ত্রপাতি নিরোধক, ভাঙা তার বা মানুষের ইলেক্ট্রোকশনের কারণে ঘটে।

ব্যক্তিগত সুরক্ষা সুরক্ষা: দ্রুত লিকেজ সার্কিটটি কেটে ফেলার মাধ্যমে, STID-63 RCCB কার্যকরভাবে বৈদ্যুতিক দুর্ঘটনা প্রতিরোধ করতে পারে এবং কর্মীদের জীবন রক্ষা করতে পারে।

বৈদ্যুতিক আগুন প্রতিরোধ: বিদ্যুতের ফুটো সার্কিটের অতিরিক্ত গরম হতে পারে, যার ফলে আগুন লাগতে পারে, এবং STID-63 RCCB-এর প্রম্পট সংযোগ বিচ্ছিন্ন ফাংশন এই ধরনের বৈদ্যুতিক আগুন প্রতিরোধে সাহায্য করে।

STID-63 RCCB এর পরিচালনার নীতি

STID-63 RCCB-তে সার্কিটে অবশিষ্ট কারেন্ট সনাক্ত করতে একটি অভ্যন্তরীণ অবশিষ্ট বর্তমান ট্রান্সফরমার রয়েছে। যখন অবশিষ্ট কারেন্ট একটি প্রিসেট মান অতিক্রম করে, তখন ট্রান্সফরমারটি STID-63 RCCB-এর ভিতরে রিলিজ মেকানিজমকে ট্রিগার করে, যার ফলে এটি দ্রুত সার্কিট বন্ধ করে দেয়।

1. অবশিষ্ট বর্তমান ট্রান্সফরমার: এটি সাধারণত একটি রিং-আকৃতির লোহার কোর যা সার্কিটের আগুন এবং শূন্য তারের চারপাশে আবৃত থাকে। যখন ফায়ার এবং জিরো তারের মধ্যে কারেন্টের ভারসাম্যহীনতা থাকে (অর্থাৎ একটি অবশিষ্ট কারেন্ট থাকে), তখন ট্রান্সফরমার এই ভারসাম্যহীনতা অনুভব করে এবং চৌম্বকীয় প্রবাহ উৎপন্ন করে।

2. ট্রিপিং মেকানিজম: যখন ট্রান্সফরমার একটি অবশিষ্ট কারেন্ট সনাক্ত করে যা একটি প্রিসেট মান অতিক্রম করে, তখন এটি ট্রিপিং মেকানিজমকে ট্রিগার করে। ট্রিপিং মেকানিজম হতে পারে একটি ইলেক্ট্রোম্যাগনেট, একটি মেকানিক্যাল স্প্রিং, বা অন্য কোনো ধরনের মেকানিজম যা দ্রুত সার্কিট কেটে ফেলার জন্য ব্যবহৃত হয়।

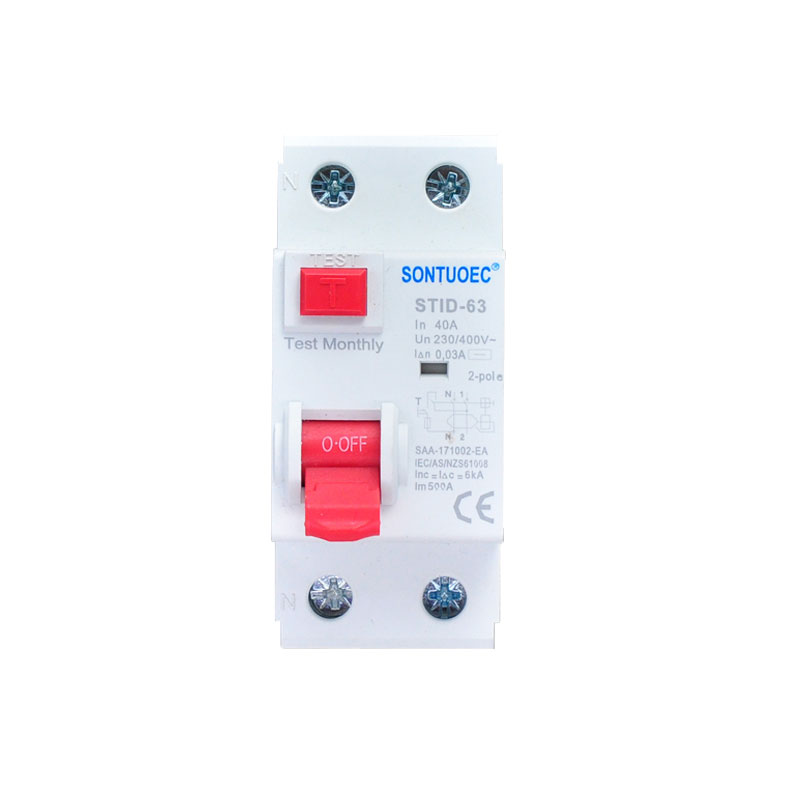

STID-63 RCCB

STID-63 RCCB এর বৈশিষ্ট্য

উচ্চ সংবেদনশীলতা: STID-63 RCCB দ্রুত ছোট লিকেজ কারেন্ট সনাক্ত করতে পারে এবং খুব অল্প সময়ের মধ্যে সার্কিটটি কেটে ফেলতে পারে।

উচ্চ নির্ভরযোগ্যতা: কঠোর পরীক্ষা এবং শংসাপত্রের পরে, STID-63 RCCB-এর উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা রয়েছে এবং দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে।

ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ: STID-63 RCCB সাধারণত মডুলার ডিজাইন গ্রহণ করে, ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ।

সুরক্ষার বিস্তৃত পরিসর: STID-63 RCCBগুলি আবাসিক, বাণিজ্যিক এবং শিল্প সহ বিস্তৃত বৈদ্যুতিক সিস্টেমের জন্য উপযুক্ত।

STID-63 RCCB-এর আবেদনের পরিস্থিতি

STID-63 RCCB গুলি এমন পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে বিদ্যুতের ফুটো থেকে সৃষ্ট ব্যক্তিগত আঘাত এবং বৈদ্যুতিক আগুন প্রতিরোধ করার প্রয়োজন হয়। যেমন:

1. আবাসিক বৈদ্যুতিক ব্যবস্থা: একটি বাসস্থানে, STID-63 RCCB গুলি সাধারণত পুরো বাসস্থান বা একটি নির্দিষ্ট এলাকার বৈদ্যুতিক সার্কিটগুলিকে রক্ষা করার জন্য প্রধান বিতরণ বাক্স বা শাখা বিতরণ বাক্সে ইনস্টল করা হয়।

2. বাণিজ্যিক বৈদ্যুতিক ব্যবস্থা: বাণিজ্যিক ভবনগুলিতে, অফিস, দোকান, রেস্তোরাঁ এবং অন্যান্য স্থানে সার্কিট রক্ষা করতে STID-63 RCCB ব্যবহার করা যেতে পারে।

3. ইন্ডাস্ট্রিয়াল ইলেকট্রিক্যাল সিস্টেম: শিল্প এলাকায়, STID-63 RCCB সাধারণত ক্রিটিক্যাল সার্কিট যেমন প্রোডাকশন লাইন, মেকানিক্যাল ইকুইপমেন্ট এবং কন্ট্রোল সিস্টেম রক্ষা করতে ব্যবহৃত হয়।
