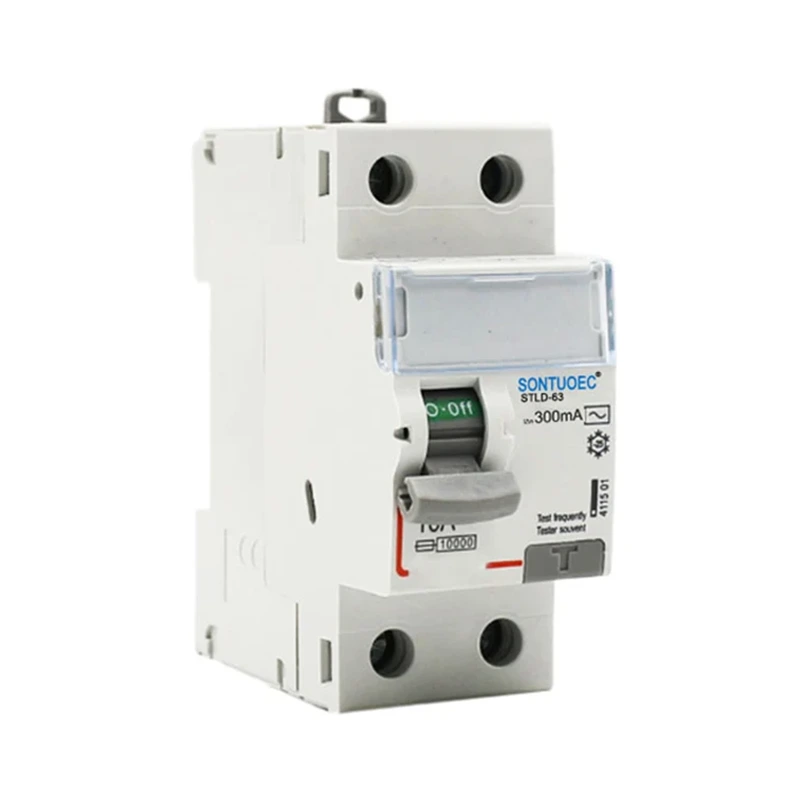

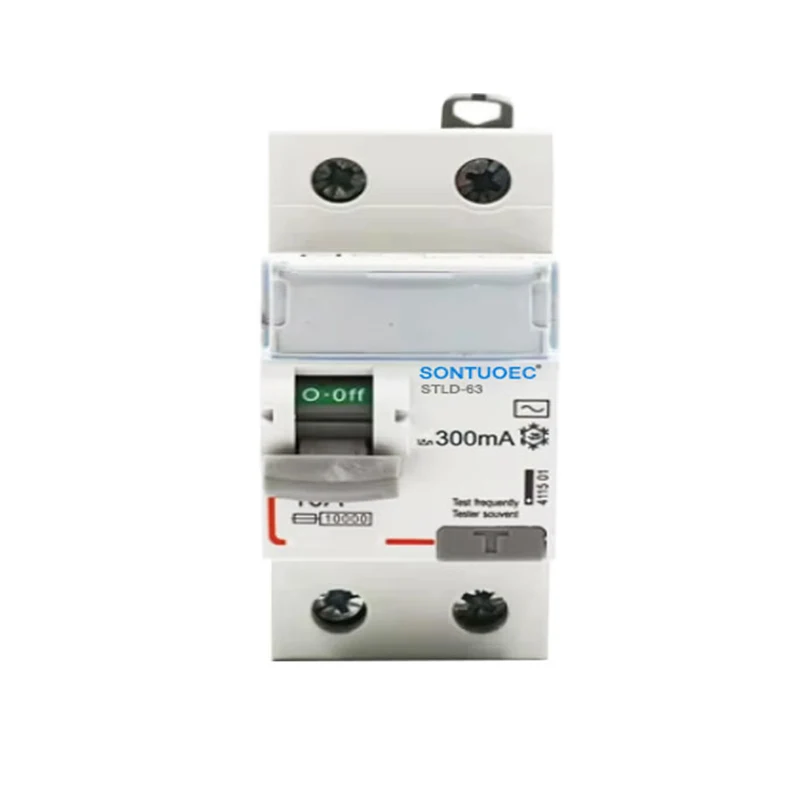

2 পি 63 এ/30 এমএ আরসিডি এসি টাইপ

2p 63A/30MA আরসিডি এসি প্রকারের অপারেটিং নীতিটি অবশিষ্ট বর্তমান ট্রান্সফর্মারের উপর ভিত্তি করে। বৈদ্যুতিক সিস্টেমে যখন ভারসাম্যহীন কারেন্ট (অর্থাত্ ফুটো) ঘটে তখন অবশিষ্টাংশের বর্তমান ট্রান্সফর্মারটি এই ভারসাম্যহীন বর্তমান সনাক্ত করে এবং ফুটো স্রোতের সাথে আনুপাতিক একটি চৌম্বকীয় প্রবাহ উত্পন্ন করে। এই চৌম্বকীয় প্রবাহটি আরসিডির অভ্যন্তরীণ প্রকাশের প্রক্রিয়াটিকে ট্রিগার করে, যার ফলে আরসিডি দ্রুত বিদ্যুৎ সরবরাহ বন্ধ করে দেয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মডেল:	বৈদ্যুতিন-চৌম্বকীয় প্রকার; বৈদ্যুতিন প্রকার
স্ট্যান্ডার্ড	আইইসি 61008-1
অবশিষ্ট বর্তমান বৈশিষ্ট্য:	এবং, এবং
মেরু নং:	2 পি, 4 পি
রেটেড বর্তমান:	16 এ, 25 এ, 32 এ, 40 এ, 63 এ;
রেট ভোল্টেজ:	230/400V এসি
রেটযুক্ত ফ্রিকোয়েন্সি:	50/60Hz
রেটেড অবশিষ্টাংশ অপারেটিং কারেন্ট আই δn:	10 এমএ, 30 এমএ, 100 এমএ, 300 এমএ, 500 এমএ
রেটেড অবশিষ্টাংশ অ-অপারেটিং কারেন্ট আমি Δ না:	≤0.5iΔn
রেটেড শর্তসাপেক্ষ শর্ট সার্কিট কারেন্ট ইনক:	6000 এ
রেটেড শর্তসাপেক্ষ অবশিষ্টাংশ শর্ট সার্কিট বর্তমান আই Δ সি:	6000 এ
ট্রিপিংয়ের সময়কাল:	তাত্ক্ষণিক ট্রিপিং $0.1 সেকেন্ড
অবশিষ্ট ট্রিপিং বর্তমান পরিসীমা:	0.5iΔn ~ iδn
বৈদ্যুতিন-যান্ত্রিক সহনশীলতা:	4000 চক্র
বেঁধে দেওয়া টর্ক:	2.0nm
সংযোগ টার্মিনাল:	ক্ল্যাম্প সহ টার্মিনাল পিলার টার্মিনাল স্ক্রু করুন
ইনস্টলেশন:	35 মিমি দিন রেল মাউন্টিং

বেসিক ধারণা

 2 পি: ইঙ্গিত দেয় যে এই আরসিডি (অবশিষ্টাংশের বর্তমান ডিভাইস) একটি দ্বিপদী সুইচ, অর্থাত্ এটি একই সাথে দুটি লাইনের অন-অফ নিয়ন্ত্রণ করতে পারে। এই নকশাটি সাধারণত ব্যবহৃত হয় যেখানে একই সাথে ফেজ এবং শূন্য উভয় লাইনই কেটে ফেলা দরকার তা নিশ্চিত করার জন্য যে কোনও ফুটো বা দোষের ক্ষেত্রে সার্কিটটি সম্পূর্ণরূপে কেটে ফেলা যায়, বৈদ্যুতিনকরণ বা বৈদ্যুতিক আগুনের মতো সুরক্ষা দুর্ঘটনা রোধ করে।

 63a: ইঙ্গিত করে যে আরসিডি 63 এএমপিএসে রেট দেওয়া হয়েছে। রেটেড কারেন্টটি হ'ল সর্বাধিক বর্তমান মান যা আরসিডি অতিরিক্ত গরম বা ক্ষতির কারণ ছাড়াই অবিচ্ছিন্নভাবে বহন করতে পারে। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, বৈদ্যুতিক সিস্টেমের লোড অনুযায়ী উপযুক্ত রেটেড কারেন্টটি নির্বাচন করা উচিত।

 30 এমএ: ইঙ্গিত দেয় যে এই আরসিডির ফুটো অ্যাকশন কারেন্ট 30 এমএ। ফুটো অ্যাকশন কারেন্ট হ'ল ন্যূনতম বর্তমান মান যেখানে আরসিডি ফুটো বর্তমান সনাক্ত করে এবং একটি ক্রিয়া ট্রিগার করে। বৈদ্যুতিক ব্যবস্থায় ফুটো স্রোত যখন এই মানটি ছাড়িয়ে যায়, তখন আরসিডি দ্রুত ব্যক্তিগত সুরক্ষা রক্ষা করতে এবং বৈদ্যুতিক আগুনের মতো দুর্ঘটনা রোধ করতে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে।

 আরসিডি: অবশিষ্টাংশের বর্তমান ডিভাইসটি একটি বৈদ্যুতিক সুরক্ষা ডিভাইস যা বৈদ্যুতিক ব্যবস্থায় অবশিষ্টাংশের বর্তমান (অর্থাত্ ফুটো কারেন্ট) সনাক্ত করতে এবং বিদ্যুৎ সরবরাহ কেটে ফেলতে ব্যবহৃত হয়। এটি বৈদ্যুতিক সরঞ্জাম এবং কর্মীদের জন্য বিস্তৃত সুরক্ষা সরবরাহের জন্য বিভিন্ন নিম্ন-ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

 এসি প্রকার: ইঙ্গিত দেয় যে এই আরসিডি বর্তমান (এসি) সিস্টেমের বিকল্পগুলির জন্য উপযুক্ত। বিকল্প কারেন্ট (এসি) বিদ্যুৎ সংক্রমণ করার একটি সাধারণ উপায় এবং ডাইরেক্ট কারেন্ট (ডিসি) এর তুলনায় ভোল্টেজ এবং কারেন্টের দিকের পর্যায়ক্রমিক পরিবর্তন দ্বারা চিহ্নিত করা হয়। অতএব, আরসিডি নির্বাচন করার সময়, বৈদ্যুতিক সিস্টেমের (এসি বা ডিসি) ধরণের ভিত্তিতে উপযুক্ত মডেলটি বেছে নেওয়া উচিত।

1. পৃথিবীর ত্রুটি/ফাঁস বর্তমান এবং বিচ্ছিন্নতার কার্যকারিতা থেকে সুরক্ষা প্রদান

2. উচ্চ শর্ট সার্কিট বর্তমান ক্ষমতা সহ্য

3. টার্মিনাল এবং পিন/কাঁটাচামচ টাইপ বাসবার সংযোগে আবেদনযোগ্য

4। আঙুল সুরক্ষিত সংযোগ টার্মিনাল দিয়ে সজ্জিত

5. যখন পৃথিবীর ত্রুটি/ফুটো বর্তমান ঘটে এবং রেটযুক্ত সংবেদনশীলতা ছাড়িয়ে যায় তখন সার্কিটটি অ্যাটম্যাটিকভাবে সংযোগ বিচ্ছিন্ন করুন

Power। বিদ্যুৎ সরবরাহ এবং লাইন ভোল্টেজের নির্ভরশীল এবং বাহ্যিক হস্তক্ষেপ, ভোল্টেজের ওঠানামা থেকে মুক্ত। ---------- বড় আকারের সংযোগ তারের (35 মিমি সংযোগ কেবল)

2P 63A/30mA RCD AC Type
