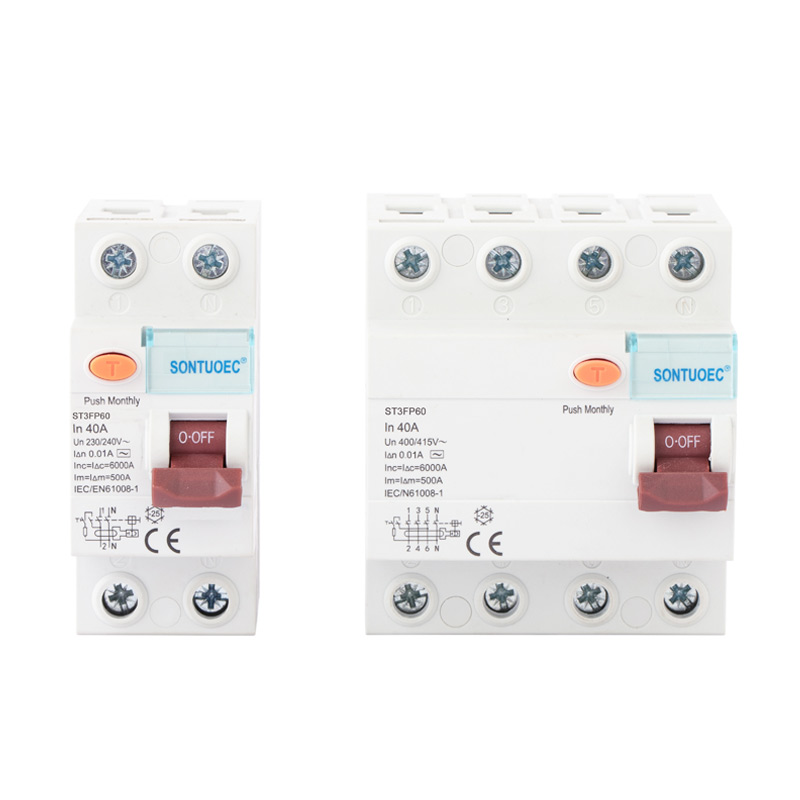

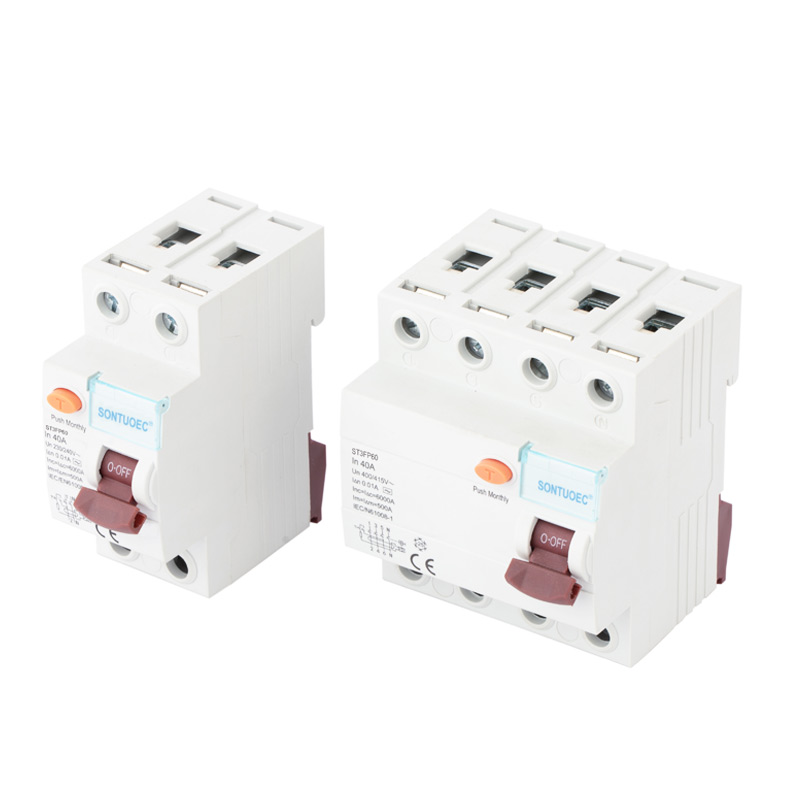

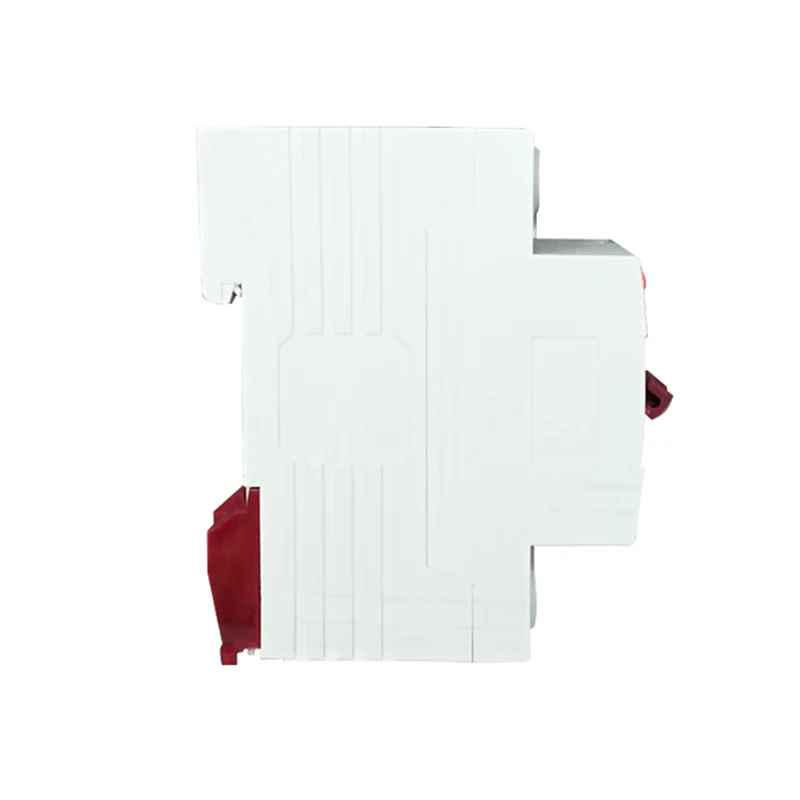

4P 40A/10mA অবশিষ্ট বর্তমান সার্কিট ব্রেকার

4P 40A/10mA অবশিষ্ট বর্তমান সার্কিট ব্রেকার হল 4টি খুঁটি (অর্থাৎ 3-ফেজ ফায়ার এবং জিরো তার) সহ একটি অবশিষ্ট বর্তমান সার্কিট ব্রেকার যা 40 amps এ রেট করা হয় এবং সার্কিটে অবশিষ্ট কারেন্ট 1 m1 বা উপরে সনাক্ত করা হলে স্বয়ংক্রিয়ভাবে সার্কিটটি কেটে ফেলতে সক্ষম। ডিভাইসটি প্রধানত বৈদ্যুতিক আগুন এবং বৈদ্যুতিক দুর্ঘটনা রোধ করতে এবং ব্যক্তিগত এবং সরঞ্জামের নিরাপত্তা রক্ষা করতে ব্যবহৃত হয়।

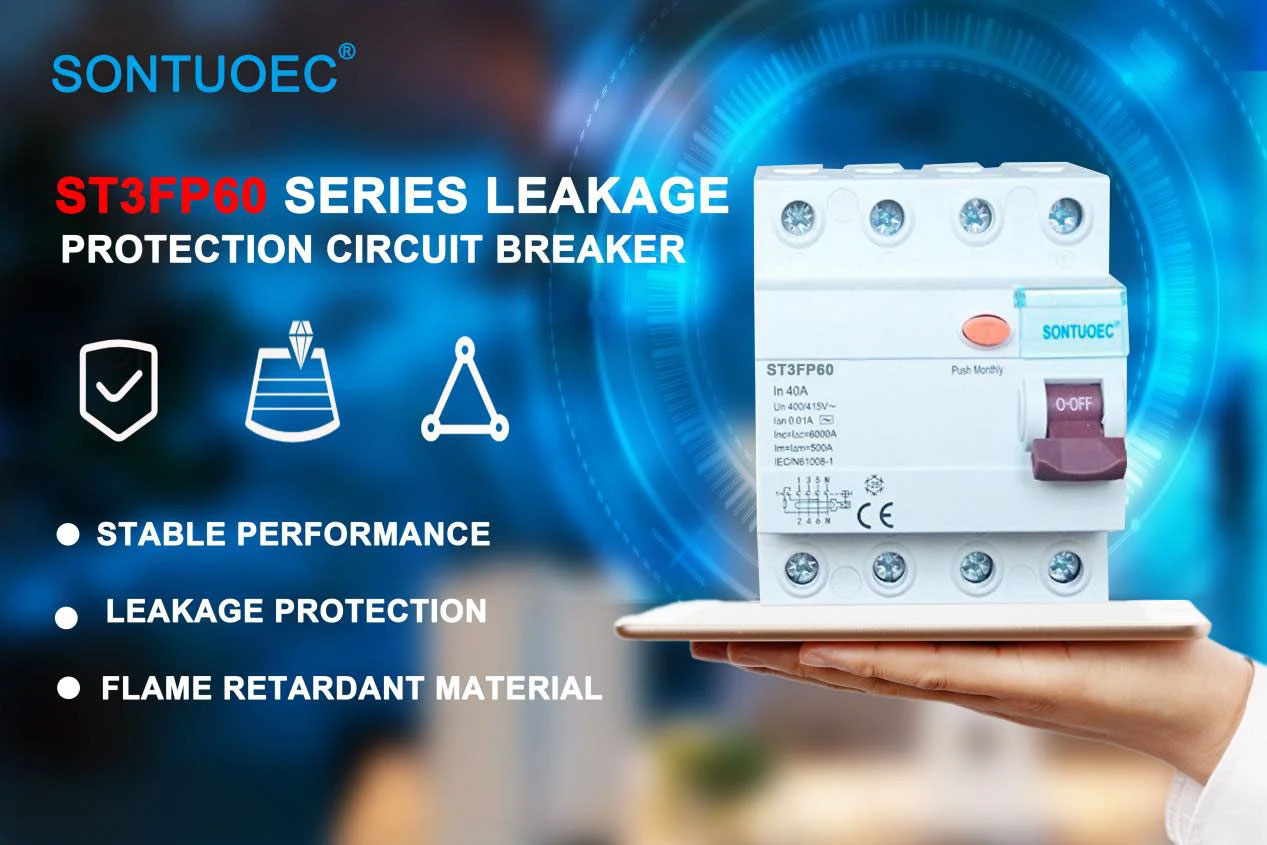

মডেল:ST3FP60

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মডেল:	ST3FP60
স্ট্যান্ডার্ড	IEC61008-1
অবশিষ্ট বর্তমান বৈশিষ্ট্য:	এবং, এবং

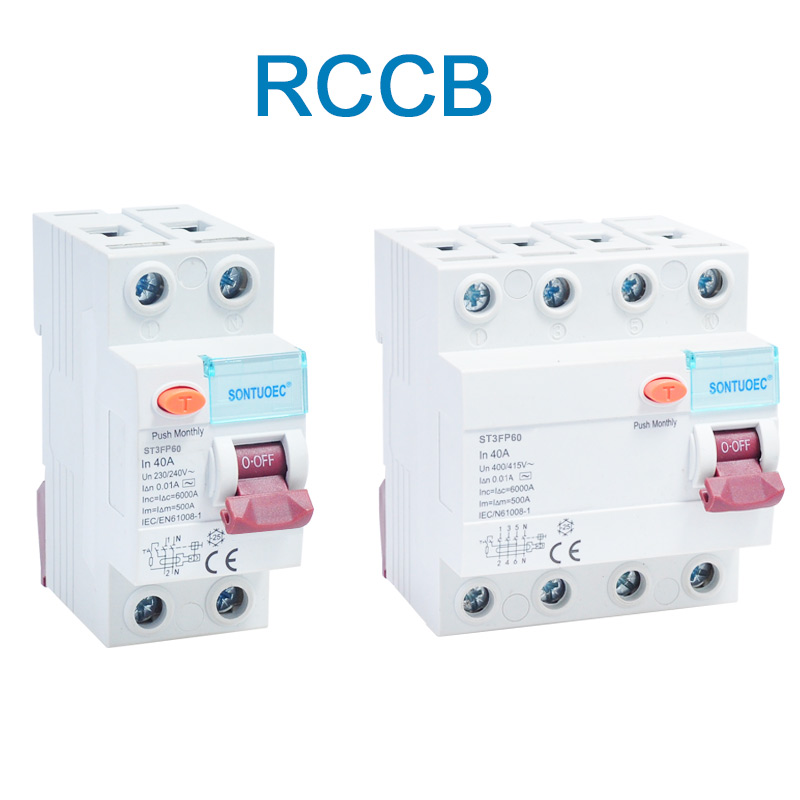

মেরু নম্বর:	2P, 4P
রেট করা বর্তমান:	16A, 25A, 32A, 40A, 63A;
রেট ভোল্টেজ:	230/400V এসি
রেটেড ফ্রিকোয়েন্সি:	50/60Hz
রেট করা অবশিষ্ট অপারেটিং বর্তমান IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
রেট করা অবশিষ্ট নন-অপারেটিং বর্তমান I Δno:	≤0.5IΔn
রেট করা শর্তসাপেক্ষ শর্ট-সার্কিট বর্তমান Inc:	6000A
রেট শর্তাধীন অবশিষ্ট শর্ট সার্কিট বর্তমান IΔc:	6000A
ট্রিপিং সময়কাল:	তাত্ক্ষণিক ট্রিপিং≤0.1 সেকেন্ড
অবশিষ্ট ট্রিপিং বর্তমান পরিসীমা:	0.5IΔn~IΔn
ইলেক্ট্রো-যান্ত্রিক সহনশীলতা:	4000 সাইকেল
বন্ধন টর্ক:	2.0Nm

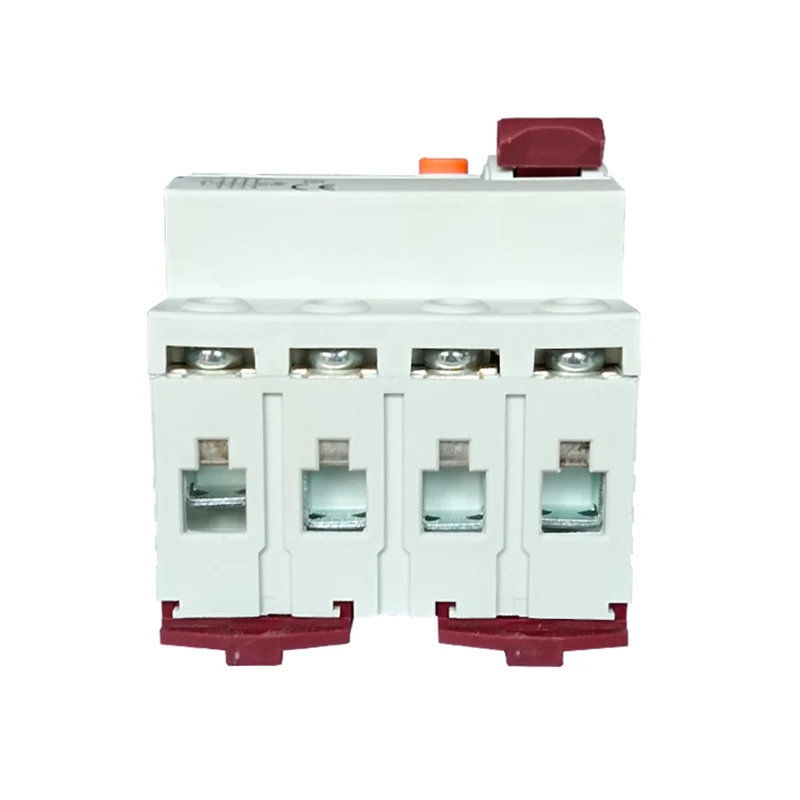

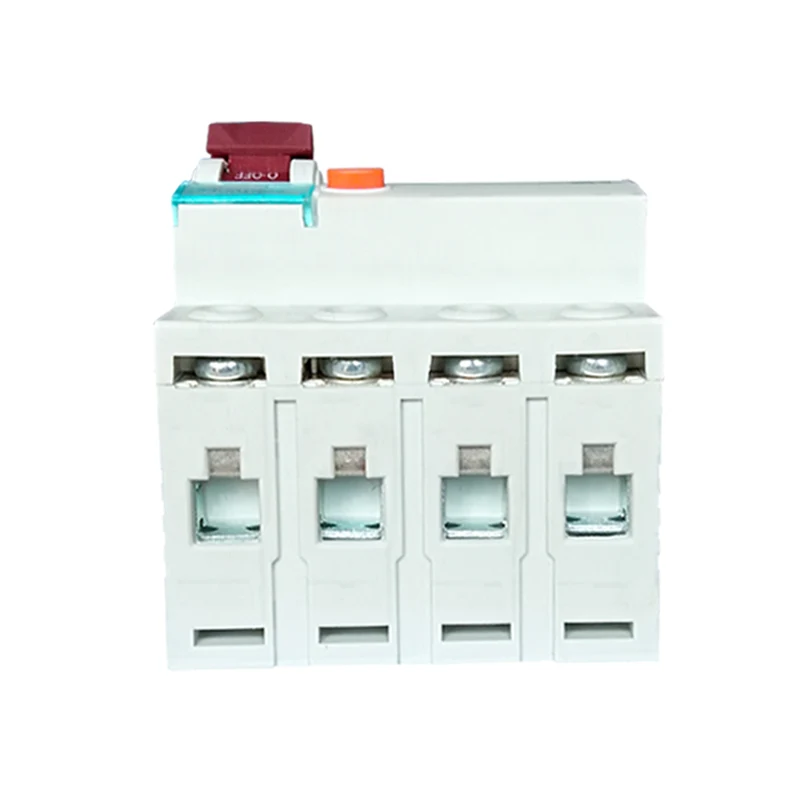

সংযোগ টার্মিনাল:	বাতা সঙ্গে স্ক্রু টার্মিনাল পিলার টার্মিনাল
ইনস্টলেশন:	35 মিমি দিন রেল মাউন্টিং

অপারেশন নীতি

এই সার্কিট ব্রেকারের অপারেটিং নীতি বর্তমান ভারসাম্য নীতির উপর ভিত্তি করে। স্বাভাবিক অবস্থায়, বর্তনীতে প্রবেশ করা এবং প্রস্থান করা স্রোতগুলি একটি লোডের মধ্য দিয়ে যাওয়া লাইনে সমান হওয়া উচিত। যাইহোক, যখন লাইনে একটি নিরোধক ত্রুটি থাকে বা যখন কোনও মানুষ সার্কিটের সংস্পর্শে আসে, তখন এটি কারেন্ট লিকেজ হতে পারে, যা সার্কিটের মধ্যে এবং বাইরের স্রোতগুলিকে ভারসাম্যহীন করে তোলে। এই সময়ে, সার্কিট ব্রেকারের ভিতরে বর্তমান ট্রান্সফরমার এই ভারসাম্যহীন কারেন্ট সনাক্ত করবে এবং এটিকে বৈদ্যুতিক সংকেতে রূপান্তর করবে। ইলেকট্রনিক সার্কিট এই সিগন্যালটিকে প্রসারিত করবে, তুলনা করবে এবং প্রক্রিয়া করবে এবং যখন সিগন্যাল একটি প্রিসেট থ্রেশহোল্ডে পৌঁছে যায়, অর্থাৎ, যখন অবশিষ্ট কারেন্ট 10 মিলিঅ্যাম্পে পৌঁছায় বা তার বেশি হয়, তখন সার্কিট ব্রেকার দ্রুত সার্কিটটি কেটে ফেলবে।

4P 40A/10mA Residual Current Circuit Breaker

প্রধান বৈশিষ্ট্য

উচ্চ সংবেদনশীলতা: ক্ষুদ্র লিকেজ কারেন্ট (10 mA) সনাক্ত করতে সক্ষম এবং বৈদ্যুতিক আগুন এবং বৈদ্যুতিক শক দুর্ঘটনা রোধ করতে সময়মতো সার্কিটটি কেটে ফেলতে সক্ষম।

দ্রুত প্রতিক্রিয়া: একবার লিকেজ কারেন্ট শনাক্ত হয়ে গেলে, সার্কিট ব্রেকার খুব অল্প সময়ের মধ্যে (সাধারণত দশ মিলিসেকেন্ডের মধ্যে) সার্কিটটি কেটে ফেলবে।

বহুমুখিতা: মৌলিক ফুটো সুরক্ষা ফাংশন ছাড়াও, সার্কিট ব্রেকারে ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা ফাংশনও থাকতে পারে।

ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ: এটি সাধারণত মডুলারাইজড ডিজাইন গ্রহণ করে, যা ইনস্টল করা এবং ভেঙে ফেলা সহজ। ইতিমধ্যে, এর সহজ অভ্যন্তরীণ কাঠামো এটি বজায় রাখা এবং ওভারহল করা সহজ করে তোলে।
