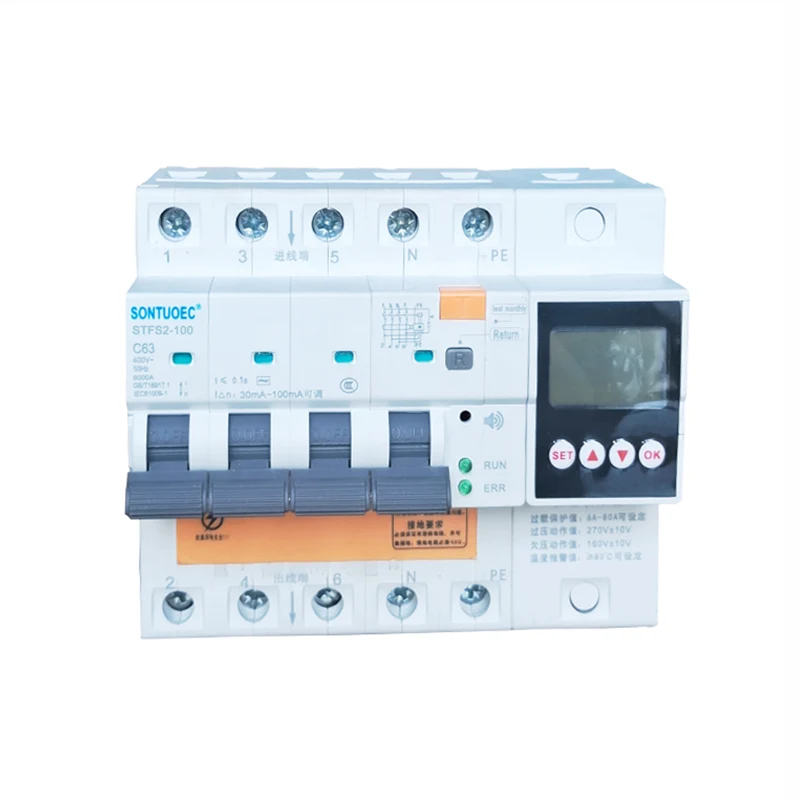

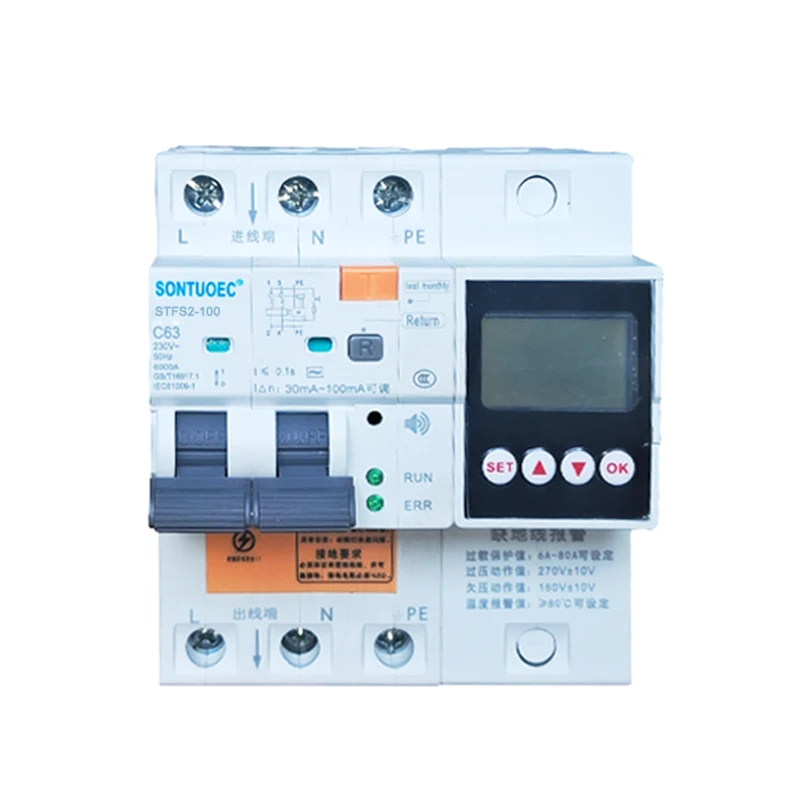

100 এ 2 পি 4 পি বহুমুখী আরসিবিও

এসটিএসএফ 2-100 100 এ 2 পি 4 পি মাল্টিফংশনাল আরসিবিও এসি 50/0০Hz এর জন্য উপযুক্ত, 230V-400V এর ভোল্টেজ সহ একটি সার্কিটে রেট করা হয়েছে এবং 100A এর একটি রেটেড কারেন্ট, যখন অ্যাপারসন বৈদ্যুতিনযুক্ত বা পাওয়ার গ্রিড ফাঁস হয়। যখন ফুটো, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সেট মানগুলিতে পৌঁছে যায়, তখন অবশিষ্ট বর্তমান সার্কিট ব্রেকার খুব অল্প সময়ের মধ্যে দ্রুত বিদ্যুৎ সরবরাহ বন্ধ করে দেয়। যখন অবশিষ্টাংশের বর্তমান সার্কিট ব্রেকারের পর্যবেক্ষণের তাপমাত্রা সেট মানটিতে পৌঁছায়, তখন পর্যবেক্ষণ স্থল তারটি সংযুক্ত থাকে না। সংযুক্ত থাকাকালীন, পণ্যটি কর্মীদের এবং বৈদ্যুতিক সরঞ্জামগুলির সুরক্ষা সুরক্ষার জন্য একটি অ্যালার্ম শব্দ নির্গত করে এবং এড়াতে পারে পাওয়ার গ্রিডে ওভারভোল্টেজ দ্বারা সৃষ্ট সরঞ্জামগুলির ক্ষতি রোধ করুন। ওভারলোড, শর্ট সার্কিট, ফুটো, ওভারভোল্টেজ আন্ডারভোল্টেজ এবং ওভারটেম্পেরেচার সুরক্ষা ফাংশনগুলি মাঝে মাঝে সাধারণ পরিস্থিতিতে বৈদ্যুতিক ডিভাইসগুলি চালু এবং বন্ধ করতে ব্যবহার করা যেতে পারে আলো সার্কিট, বিশেষত শিল্প ও বাণিজ্যিক আলো বিতরণ সিস্টেমের জন্য উপযুক্ত। পণ্যটির অন্যান্য অনুরূপ পণ্যের তুলনায় একটি ছোট ভলিউম, কমপ্যাক্ট কাঠামো এবং আরও ভাল ব্যয়-কার্যকারিতা রয়েছে। এটি একটি সুন্দর চেহারা আছে, উচ্চ বিরতি ক্ষমতা এটি পরিবারের শক্তি বিতরণের জন্য একটি ভাল পছন্দ করে তোলে। এই পণ্যটি জিবি/টি 16917.1 এবং আইইসি 61009-1 স্ট্যান্ডার্ডগুলির সাথে সম্মতি জানায় এবং সিই শংসাপত্র পেয়েছে।

মডেল:STFS2-100

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

মডেল	এসটিএফএস 2-100 বৈদ্যুতিন প্রকার
অবশিষ্টাংশের বর্তমান চরিত্রগুলি	এসি
স্ট্যান্ডার্ড	আইইসি/এন 61009-1
রেটেড সংবেদনশীলতা △ n	0.03,0.1,0.3
মেরু নং	খুঁটি: 1 পি+এন+পিই; 3 পি+এন+পিই
রেটেড কারেন্ট (ক)	6 এ, 10 এ, 16 এ, 20 এ, 25 এ, 32 এ, 40 এ, 63 এ, 80 এ, 100 এ
রেটেড ভোল্টেজ (ভি)	240/415V; 230/400V
রেটেড অবশিষ্টাংশ অপারেটিং কারেন্ট	10 এমএ, 30 এমএ, 100 এমএ, 300 এমএ, 500 এমএ
রেটেড শর্তসাপেক্ষ অবশিষ্টাংশ শর্ট সার্কিট কারেন্ট	6 কেএ
বৈদ্যুতিন-মেশানিকাল সহনশীলতা	4000 এরও বেশি চক্র
ফাংশন:	ফুটো সুরক্ষা, ওভারলোড বর্তমান সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ভোল্টেজ সুরক্ষার অধীনে, ওভার ভোল্টেজ সুরক্ষা, রেটেড বর্তমান/ ভোল্টেজ সামঞ্জস্যযোগ্য, তাপমাত্রা সুরক্ষা ， জল প্রবেশ অ্যালার্ম এবং আরও।

আশেপাশের বায়ু তাপমাত্রা ：

1. পরিবেষ্টিত বায়ু তাপমাত্রা -5 1 সি এর চেয়ে কম হবে না,+40 ডিগ্রি সেন্টিগ্রেডের চেয়ে বেশি নয় এবং দৈনিক গড় মান+35 ডিগ্রি সেন্টিগ্রেডের বেশি হবে না

2। উচ্চতা: ইনস্টলেশন সাইটের উচ্চতা 2000 মিটারের বেশি হবে না।

3.আটমোস্ফেরিক শর্তাদি

বায়ু পরিষ্কার, এবং সর্বোচ্চ তাপমাত্রায়+40 'সেন্টিগ্রেডে, বাতাসের আপেক্ষিক আর্দ্রতা 50%এর বেশি নয়। উচ্চতর তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত যেমন+20 ডিগ্রি সেন্টিগ্রেড,

আপেক্ষিক আর্দ্রতা 90%এর বেশি হওয়া উচিত নয়। Due to occasional moderate condensation caused by temperature changes, Attention should be paid to taking appropriate measures.

4। ইনস্টলেশন বিভাগ ইনস্টলেশন বিভাগগুলি লি এবং III

বর্তমান এবং খুঁটির সংখ্যা

100 এ: এটি নির্দেশ করে যে আরসিবিও 100 এমপিএসে রেট দেওয়া হয়েছে। বর্তমান রেটিং হ'ল স্রোতের সর্বাধিক মান যা সার্কিট ব্রেকার অতিরিক্ত গরম বা ক্ষতির কারণ ছাড়াই অবিচ্ছিন্নভাবে বহন করতে পারে।

2 পি, 4 পি: এখানে "পি" এর জন্য খুঁটির সংখ্যা রয়েছে, অর্থাত্ সার্কিট ব্রেকার সংযুক্ত হতে পারে এমন সার্কিট পর্যায়ের সংখ্যা। 2 পি এর অর্থ হ'ল সার্কিট ব্রেকারটি দুটি সার্কিট পর্যায়ের সাথে সংযুক্ত হতে পারে (সাধারণত আগুন এবং শূন্য), যেখানে 4 পি এর অর্থ এটি চারটি সার্কিট পর্যায়ের সাথে সংযুক্ত হতে পারে (সাধারণত তিন-পর্যায়ের আগুন এবং শূন্য)।

বহুমুখী

বহুমুখী ইঙ্গিত দেয় যে এই 100 এ 2 পি 4 পি মাল্টিফংশনাল আরসিবিও বিভিন্ন সুরক্ষা ফাংশন দিয়ে সজ্জিত। বেসিক ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা ছাড়াও, এটি ফুটো সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা ইত্যাদি সরবরাহ করতে পারে। তাপমাত্রা সুরক্ষা ， জল প্রবেশের অ্যালার্ম ， সামঞ্জস্যযোগ্য বর্তমান এবং ভোল্টেজ -এই সুরক্ষাগুলি আরসিবিওকে সার্কিট এবং সরঞ্জামগুলির জন্য আরও বিস্তৃত সুরক্ষা সরবরাহ করতে দেয়।

100A 2p 4p Multifunctional RCBO

সতর্কতা!

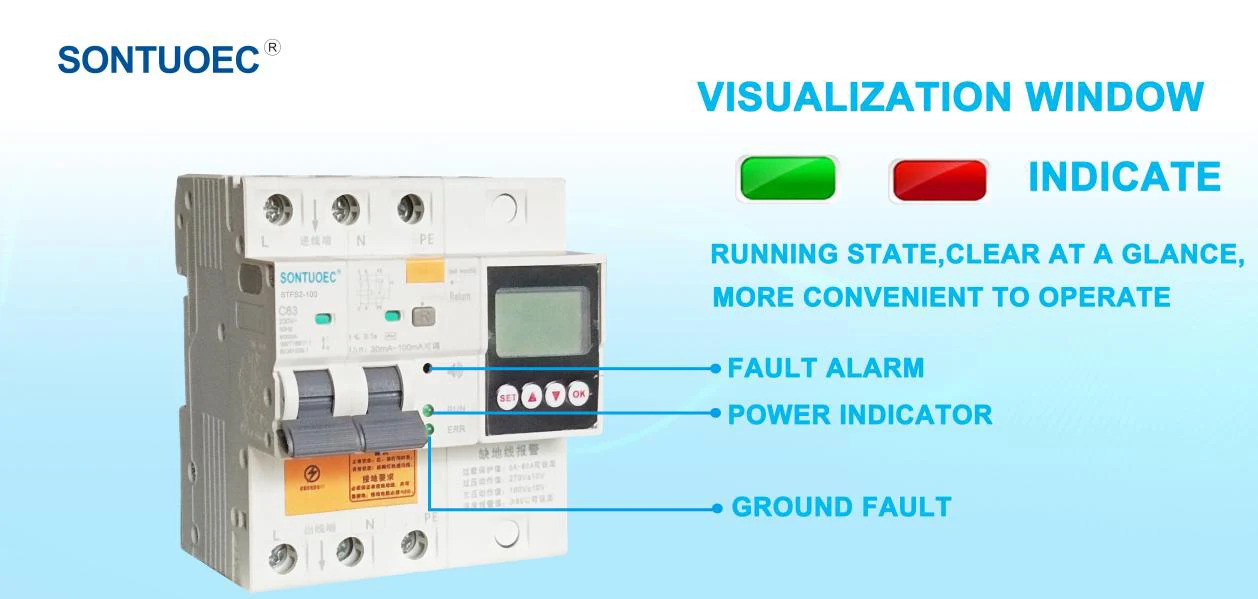

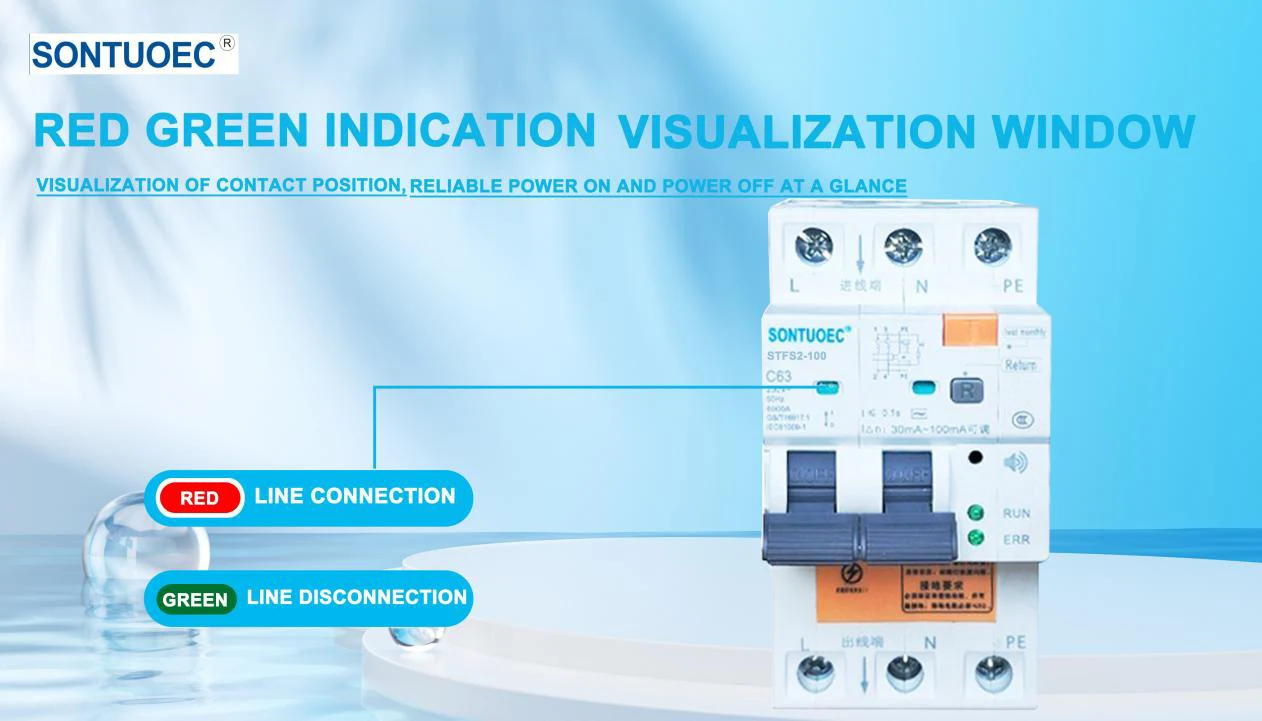

সতর্কতা স্বাভাবিক অবস্থা: সবুজ আলো;

অস্বাভাবিক অবস্থা: আলো বন্ধ

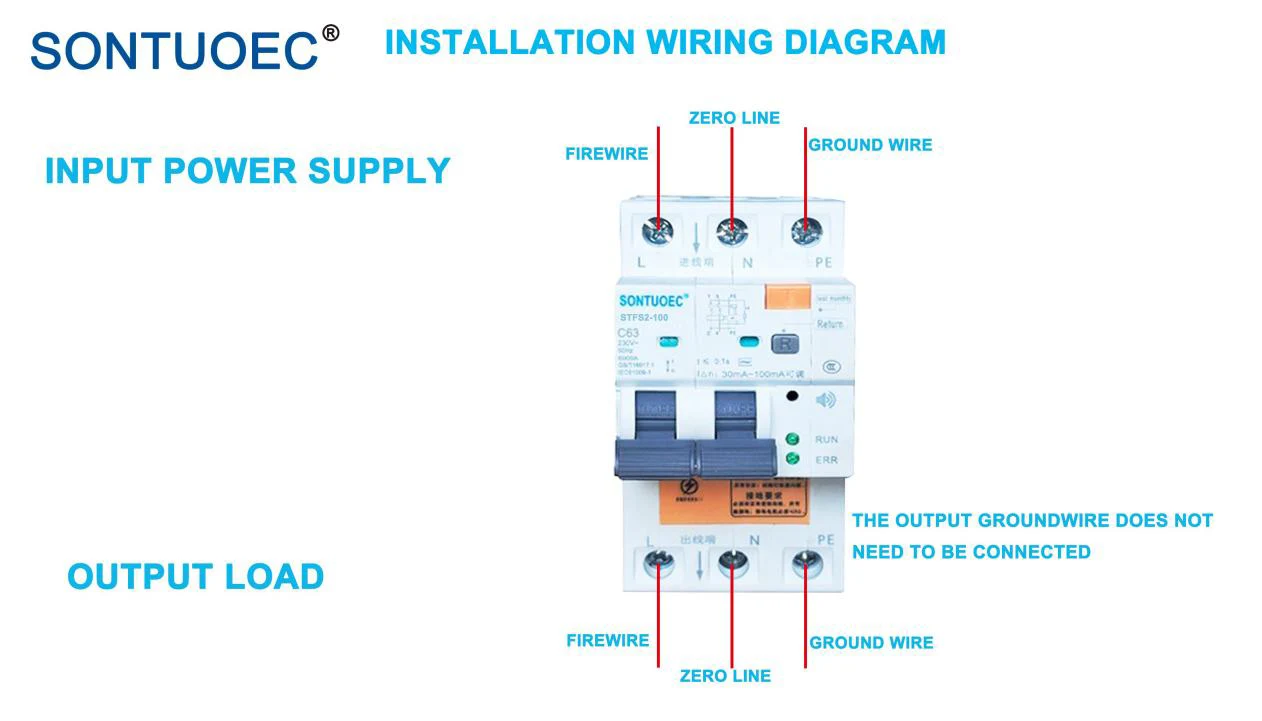

গ্রাউন্ডিংয়ের প্রয়োজনীয়তা:

আইটিআইএস নিশ্চিত করা দরকার যে এখানে একটি আগত গ্রাউন্ড ওয়্যার এবং একটি গ্রাউন্ডিং ওয়্যার রয়েছে এবং গ্রাউন্ডিং প্রতিরোধের অবশ্যই এস 5 কিউ হতে হবে!

প্রয়োগের দৃশ্য

যেহেতু আরসিবিওর বিভিন্ন সুরক্ষা ফাংশন রয়েছে, তাই এটি প্রায়শই সার্কিটগুলিতে ব্যবহৃত হয় যা ব্যক্তিগত সুরক্ষার প্রয়োজন হয় যেমন আলোকসজ্জার জন্য বৈদ্যুতিক সার্কিট, দুর্বল শক্তি এবং ঘর এবং পাবলিক স্থানে বৈদ্যুতিক সরঞ্জাম। এই জায়গাগুলি প্রায়শই জল এবং আর্দ্রতা দ্বারা চিহ্নিত করা হয়, যা সহজেই ফুটো দুর্ঘটনার কারণ হতে পারে। এছাড়াও, আরসিবিও শিল্প বৈদ্যুতিক সিস্টেমেও ব্যবহার করা যেতে পারে যেখানে মানুষের সুরক্ষা একটি পূর্বশর্ত, যেমন পেরিফেরিয়াল লাইট কন্ট্রোল সার্কিট, রাডার সিস্টেম এবং ভূতাত্ত্বিক অনুসন্ধানের যন্ত্রগুলি।
