RCCB B মডেলের অবশিষ্ট বর্তমান সার্কিট ব্রেকার

RCCB B মডেলের অবশিষ্ট বর্তমান সার্কিট ব্রেকার তিনটি ফেজ নেটওয়ার্কে অবিচ্ছিন্ন ফল্ট কারেন্টের ক্ষেত্রে রক্ষা করে। এটি সাধারণত রিচার্জিং স্টেশন, চিকিৎসা যন্ত্রপাতি এবং যন্ত্র, কন্ট্রোলার এবং পরিবর্তনশীল স্পিড ড্রাইভ, ব্যাটার চার্জ এবং ইনভার্টার (DC)... STID-BEN08/সহ STID-B81 সহ IEC/EN62423 স্ট্যান্ডার্ড।

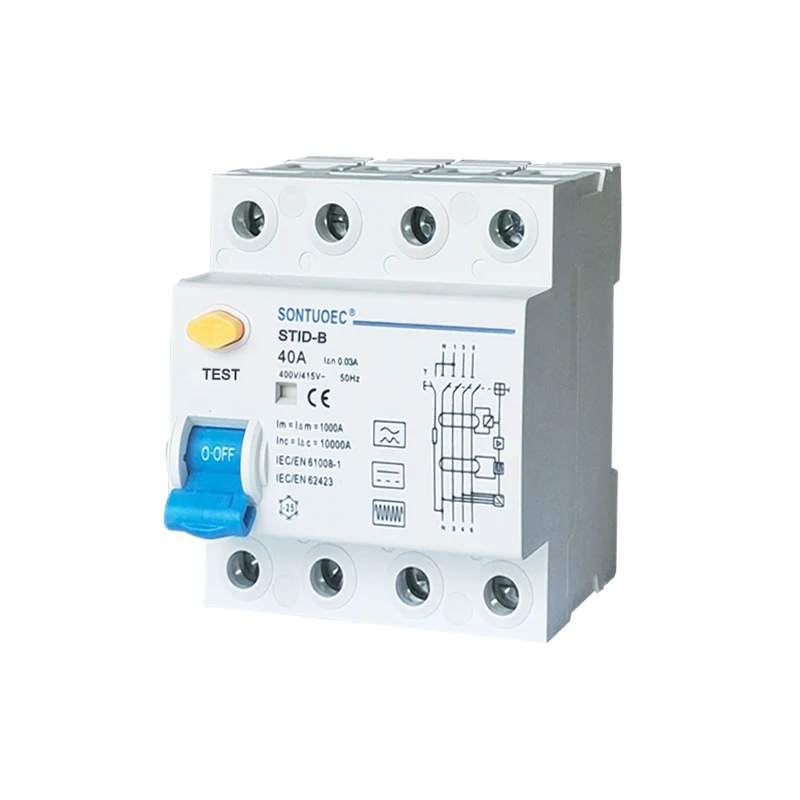

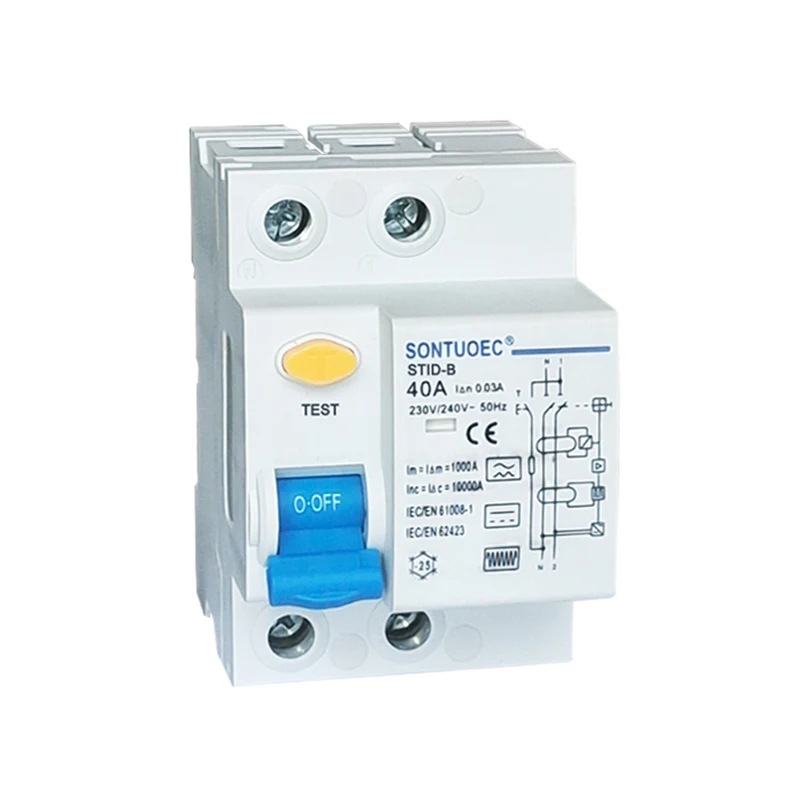

মডেল:STID-B

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বৈদ্যুতিক বৈশিষ্ট্য	স্ট্যান্ডার্ড		IEC/EN62423&IEC/EN61008-1
	ধরন (পৃথিবীর ফুটো হওয়ার তরঙ্গের রূপ অনুভূত)		B
	রেট বর্তমান ইন	A	25,40,63
	খুঁটি	P	1P+N,3P+N
	রেট ভোল্টেজ Ue	V	IP+N:230/240V;3P+N:400/415V
	রেট সংবেদনশীলতা আমি এন	A	০.০৩,০.১,০.৩
	নিরোধক ভোল্টেজ Ui	V	500
	রেট করা অবশিষ্টাংশ তৈরি এবং	A	500(ইন=25A/40A)
	ব্রেকিং ক্ষমতা আমি এম	A	630(ইন=63A)
	শর্ট সার্কিট কারেন্ট I গ	A	10000
	SCPD ফিউজ	A	10000
	আমি এন অধীনে বিরতি সময়	s	≤0.1
	রেটেড ফ্রিকোয়েন্সি	Hz	50
	রেটেড ইমপালস সহ্য ভোল্টেজ(1.2/5.0)Uimp	V	4000
মেকানিকাআই বৈশিষ্ট্য	ind এ অস্তরক পরীক্ষা ভোল্টেজ। ফ্রেড 1 মিনিটের জন্য	kv	2.5
	দূষণ ডিগ্রী		2
	বৈদ্যুতিক জীবন		2000
	মেকানিক আই আইএফই		10000
	ফল্ট বর্তমান সূচক		হ্যাঁ
	সুরক্ষা ডিগ্রী		IP20
	পরিবেষ্টিত তাপমাত্রা (দৈনিক গড় 35 সহ)	ºC	-40~+55ºC
	স্টোরেজ তাপমাত্রা	ºC	-40~+70ºC

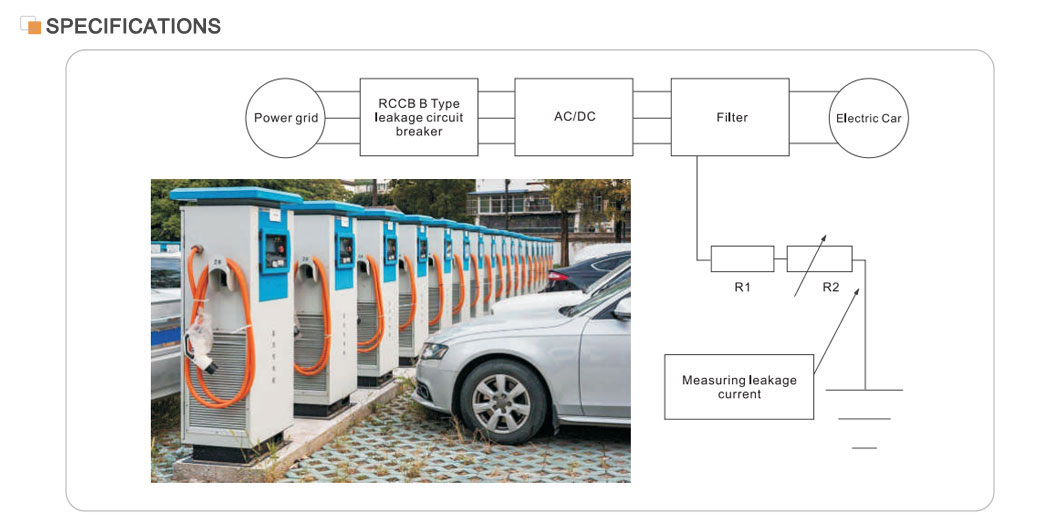

STID-B RCCB B মডেল রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার টাইপ A-এর জন্য উপযুক্ত এবং ডিসি অবশিষ্ট স্রোত, ডিসি অবশিষ্ট স্রোত যা রেকটিফায়ার সার্কিট এবং উচ্চ ফ্রিকোয়েন্সি এসি অবশিষ্ট স্রোত থেকে উদ্ভূত হতে পারে মসৃণ করার জন্যও উপযুক্ত। এটি তিন-ফেজ নেটওয়ার্কে ক্রমাগত ফল্ট স্রোতের ক্ষেত্রে সুরক্ষা প্রদান করে। STID-B সাধারণত চার্জিং স্টেশন, চিকিৎসা সরঞ্জাম এবং যন্ত্র, কন্ট্রোলার এবং পরিবর্তনশীল গতির ড্রাইভ, ব্যাটারি চার্জার এবং ইনভার্টার (DC) ক্ষেত্রে ব্যবহৃত হয়। STID-B IEC/EN61008 এবং IEC/EN62423 মান মেনে চলে।

প্রধান বৈশিষ্ট্য

রেট করা বর্তমান: 40A, বৃহত্তর বর্তমান বৈদ্যুতিক সিস্টেমের জন্য উপযুক্ত।

ফুটো সুরক্ষা: উচ্চ সংবেদনশীলতা এবং নির্ভুলতার সাথে, এটি ফুটো স্রোত সনাক্ত করতে পারে এবং খুব অল্প সময়ের মধ্যে বিদ্যুৎ সরবরাহ বন্ধ করতে পারে।

নিরাপত্তা কর্মক্ষমতা: IEC/EN61008.1 এবং GB16916.1 এর মতো আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ, পণ্যের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

প্রয়োগের সুযোগ: বৈদ্যুতিক সিস্টেমের জন্য ব্যাপক সুরক্ষা প্রদানের জন্য শিল্প, বাণিজ্যিক, উচ্চ-বৃদ্ধি এবং সিভিল বিল্ডিংগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

অপারেশন নীতি

RCCB B মডেল রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফরমারের উপর ভিত্তি করে তৈরি। প্রতিটি কন্ডাক্টিং ফেজ একটি শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফরমারের মধ্য দিয়ে যায়, যার গৌণ দিকটি একটি ইলেক্ট্রোম্যাগনেটিক ডিটেন্টের সাথে সংযুক্ত থাকে। স্বাভাবিক অবস্থায়, শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফরমারের মাধ্যমে ফেজ স্রোতের ভেক্টর যোগফল শূন্য, তাই ট্রান্সফরমারের মাধ্যমে প্রবাহ শূন্য, সেকেন্ডারি আউটপুট ভোল্টেজও শূন্য, এবং সার্কিট ব্রেকার কাজ করবে না। যাইহোক, একবার লিকেজ কারেন্ট বাড়লে এবং সেকেন্ডারি সাইড আউটপুট ভোল্টেজকে একটি নির্দিষ্ট স্তরে বাড়তে চালিত করে, ইলেক্ট্রোম্যাগনেটিক রিলিজ সক্রিয় হয়, অপারেটিং মেকানিজমকে পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত পরিচিতিগুলিকে কাজ করতে এবং সংযোগ বিচ্ছিন্ন করতে চালিত করে, এইভাবে ফুটো সুরক্ষা উপলব্ধি করে।

নির্বাচন এবং ইনস্টলেশন

নির্বাচন: একটি RCCB নির্বাচন করার সময়, রেট করা ভোল্টেজ, রেট করা কারেন্ট, লিকেজ অ্যাকশন কারেন্ট এবং বৈদ্যুতিক সিস্টেমের অ্যাকশন টাইমের মতো পরামিতিগুলি বিবেচনা করা উচিত। প্রয়োজনীয় সুরক্ষার ধরন অনুসারে একটি উপযুক্ত RCCB নির্বাচন করাও প্রয়োজন (যেমন প্রত্যক্ষ যোগাযোগ সুরক্ষা বা পরোক্ষ যোগাযোগ সুরক্ষা)।

ইনস্টলেশন: RCCB সম্পূর্ণ বৈদ্যুতিক সিস্টেম বা একটি নির্দিষ্ট শাখা লাইনের সম্পূর্ণ সুরক্ষা নিশ্চিত করার জন্য বৈদ্যুতিক সিস্টেমের আগত প্রান্তে বা একটি শাখা লাইনে ইনস্টল করা উচিত। ইনস্টলেশনের সময়, RCCB এর সঠিক সংযোগ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে প্রাসঙ্গিক মান এবং কোডগুলি কঠোরভাবে পালন করা উচিত।
