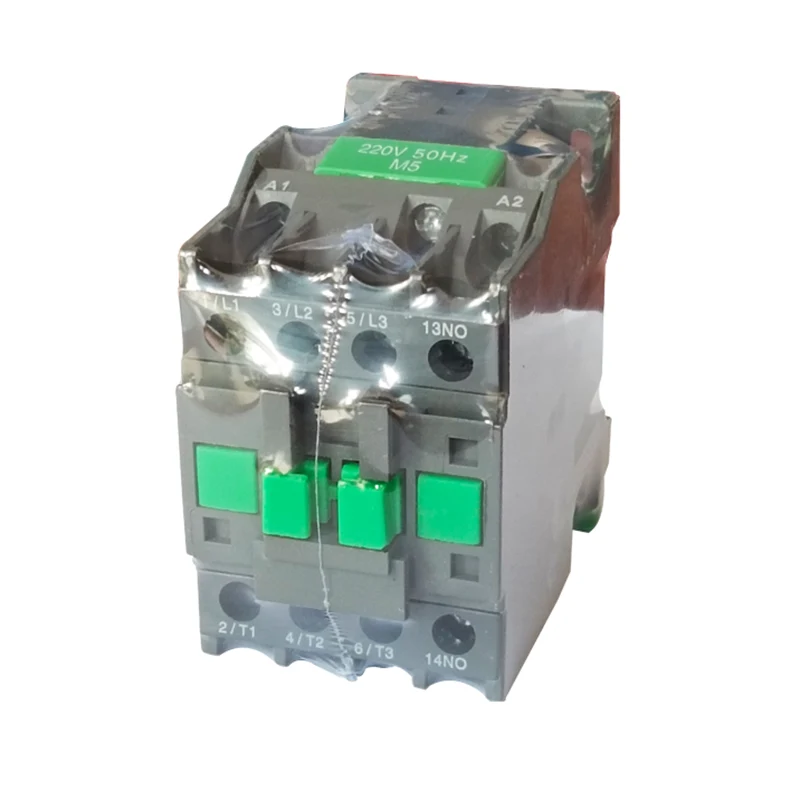

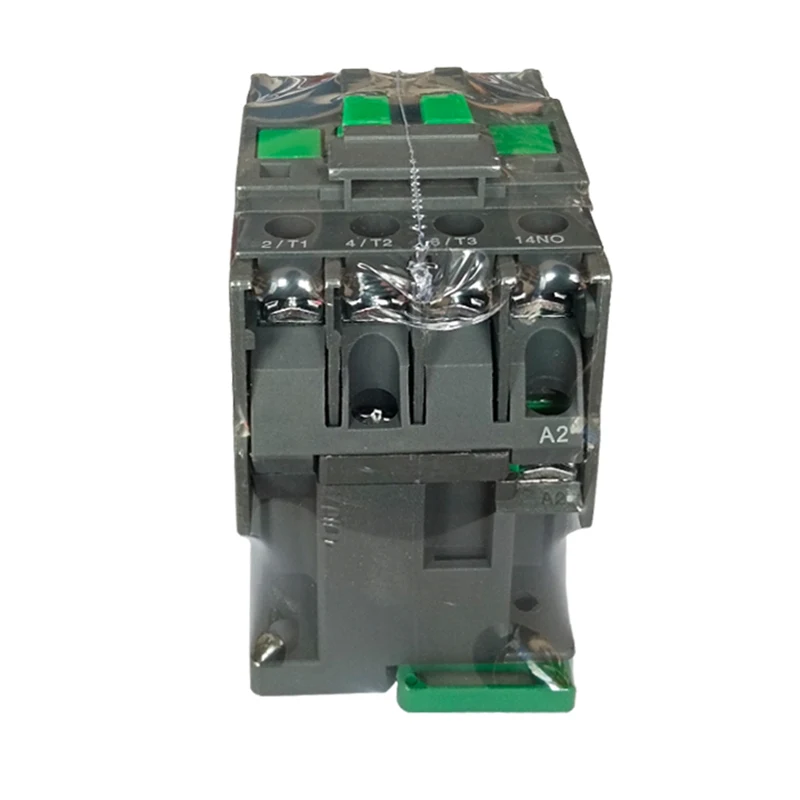

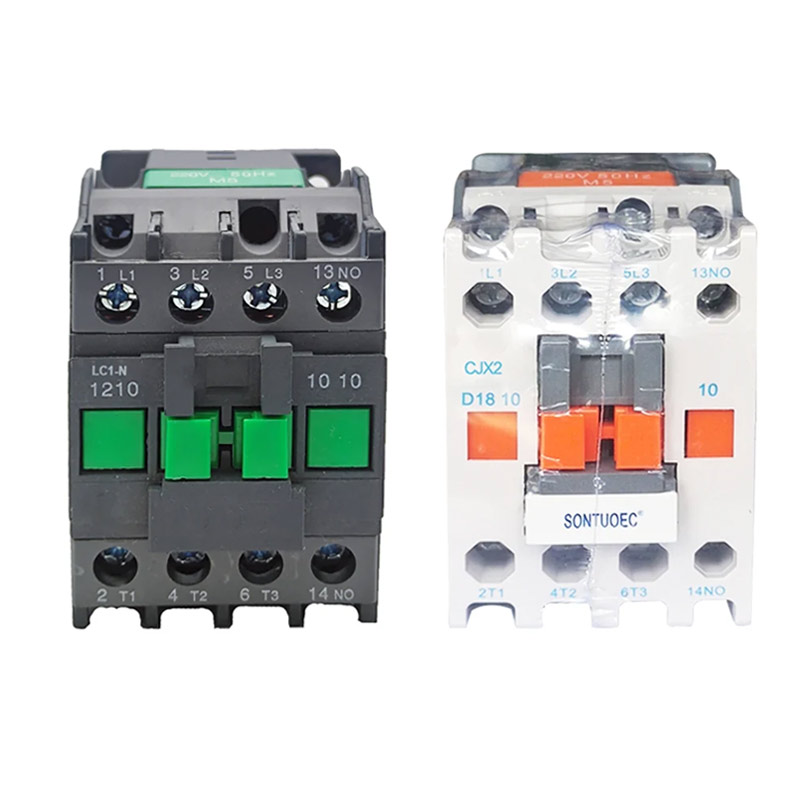

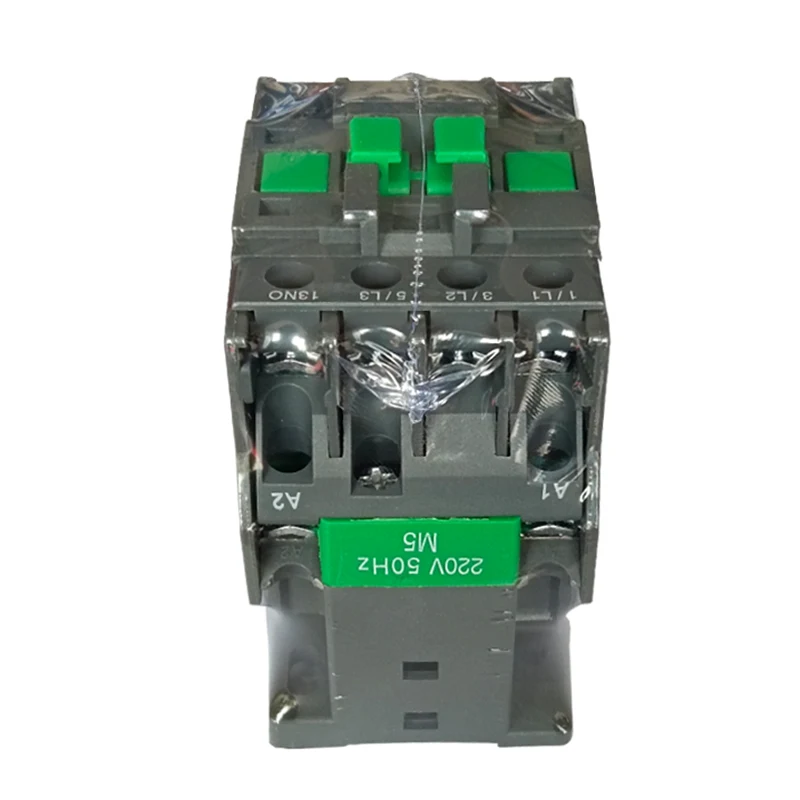

এলসি 1-এন টাইপ এসি কন্টাক্টর

এলসি 1-এন টাইপ এসি কন্টাক্টরগুলি এসি 50Hz বা 60Hz এর সার্কিটগুলিতে ব্যবহারের জন্য উপযুক্ত, 660V পর্যন্ত ভোল্টেজ (কিছু মডেলের জন্য 690V অবধি) এবং 95A পর্যন্ত স্রোত। এটি দীর্ঘ দূরত্বে সার্কিট সংযোগ এবং ব্রেকিং, পাশাপাশি এসি মোটরগুলি প্রায়শই শুরু এবং নিয়ন্ত্রণ করার জন্য ব্যবহৃত হয়।

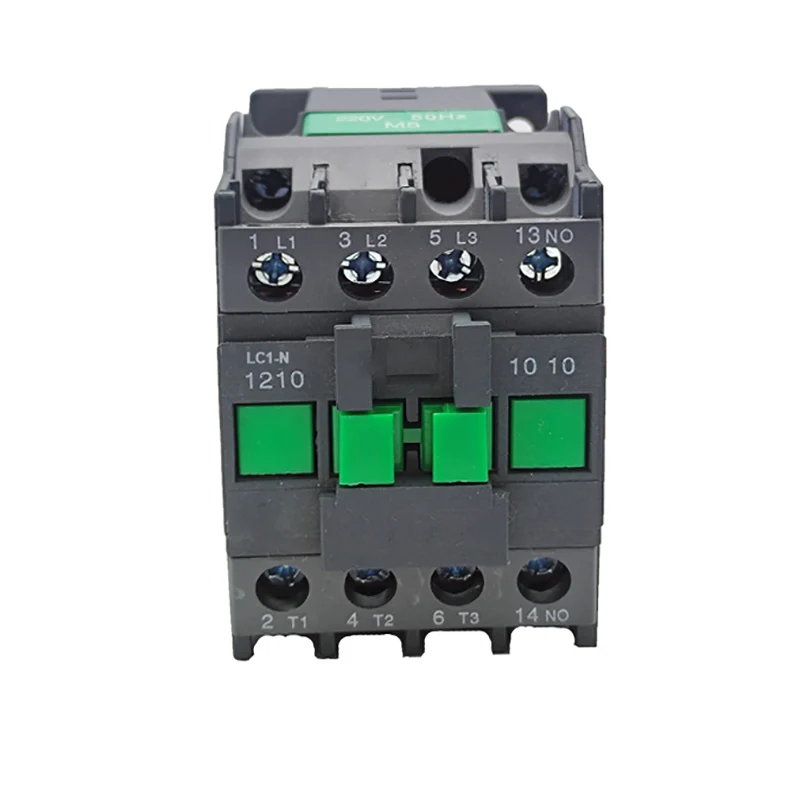

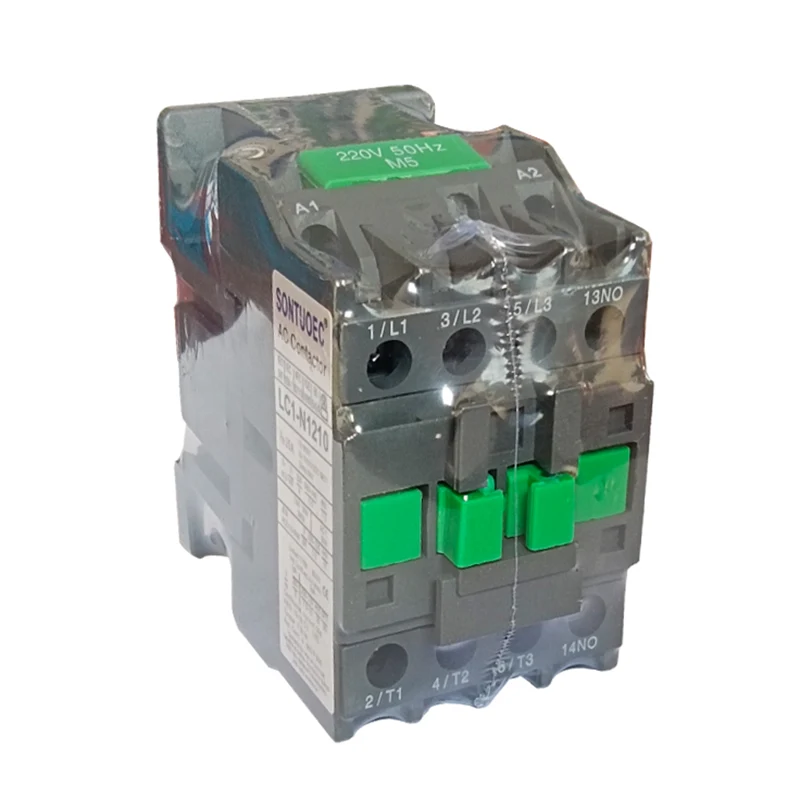

মডেল:LC1-N1210

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রকার		LCI-N09	LC1-N12	LC1-N18	এলসি 1-এন 25	এলসি 1-এন 32	এলসি 1-এন 40	এলসি 1-এন 50	এলসি 1-এন 65	এলসি 1-এন 80	এলসি 1-এন 95
রেটেড ওয়ার্কিং কারেন্ট (ক)	এসি 3	9	12	18	25	32	40	50	65	80	95
রেটেড ওয়ার্কিং কারেন্ট (ক)	এসি 4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ফেজের স্ট্যান্ডার্ড পাওয়ার রেটিং মোটর 50/60Hz ট্র্যাভেজি এসি -3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ভি	4	5.5	9	11	15	22	25	37	45	45
	500 ভি	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
রেটেড হিট কারেন্ট (ক)		20	20	32	40	50	60	80	80	125	125
বৈদ্যুতিক জীবন	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
বৈদ্যুতিক জীবন	এসি 4 (x104)	20	20	20	20	20	15	15	15	10	10
যান্ত্রিক জীবন (x104)		1000	1000	1000	1000	800	800	800	800	600	600
যোগাযোগের সংখ্যা	3 পি+না					3 পি+এনসি+নং
যোগাযোগের সংখ্যা	3 পি+এনসি					3 পি+এনসি+নং

কাঠামোগত বৈশিষ্ট্য

মডুলার ডিজাইন: এলসি 1-এন টাইপ এসি কন্টাক্টর সম্পূর্ণ ফাংশন সংমিশ্রণ সহ মডুলার ডিজাইন গ্রহণ করে, যা ব্যবহারকারীদের তাদের প্রয়োজন অনুসারে চয়ন এবং একত্রিত করার জন্য সুবিধাজনক।

বৈদ্যুতিন চৌম্বকীয় সিস্টেম: বৈদ্যুতিন চৌম্বকীয় কয়েল এবং আয়রন কোর সহ, যা যোগাযোগকারীর একটি গুরুত্বপূর্ণ অঙ্গ, যোগাযোগের বন্ধ এবং সংযোগ বিচ্ছিন্নকরণকে চালিত করতে এটির উপর নির্ভর করে।

যোগাযোগ সিস্টেম: প্রধান যোগাযোগ এবং সহায়ক যোগাযোগ সহ। মূল যোগাযোগটি মূল সার্কিটটি সংযোগ এবং ভাঙতে এবং বৃহত্তর স্রোত নিয়ন্ত্রণ করতে ব্যবহৃত হয়; সহায়ক যোগাযোগটি বিভিন্ন নিয়ন্ত্রণ পদ্ধতির প্রয়োজনীয়তা পূরণের জন্য কন্ট্রোল সার্কিটে রয়েছে।

অর্ক নিভেটিং সিস্টেম: একটি অর্ক নিভে যাওয়া ডিভাইস দিয়ে সজ্জিত, সাধারণত আধা-আটকে থাকা দ্রাঘিমাংশের চেরা কাদামাটি অর্ক নিভে যাওয়া কভার, এবং একটি শক্তিশালী চৌম্বকীয় ব্লোং আর্ক সার্কিট দিয়ে সজ্জিত যাতে অর্ক দ্বারা উত্পাদিত সার্কিটটি ভাঙতে যোগাযোগগুলি নির্ভরযোগ্যভাবে নিভে যায়, যোগাযোগের জন্য চাপের ক্ষতি হ্রাস করে।

অপারেশন নীতি

যখন কন্ট্রোল সার্কিটটি শক্তিশালী করা হয়, তখন বৈদ্যুতিন চৌম্বকীয় কয়েল একটি চৌম্বকীয় ক্ষেত্র তৈরি করে, যা পরিচিতিগুলি বন্ধ করতে চালিত করার জন্য আয়রন কোরকে আকর্ষণ করে, এইভাবে সংক্ষেপকের মূল সার্কিটকে সংযুক্ত করে। যখন কন্ট্রোল সার্কিটটি ডি-এনার্জি করা হয়, চৌম্বকীয় ক্ষেত্রটি অদৃশ্য হয়ে যায়, লোহার কোরটি বসন্তের ক্রিয়াকলাপের অধীনে পুনরায় সেট করা হয়, যোগাযোগটি সংযোগ বিচ্ছিন্ন হয় এবং সংক্ষেপকের মূল সার্কিটটিও সংযোগ বিচ্ছিন্ন হয়।
