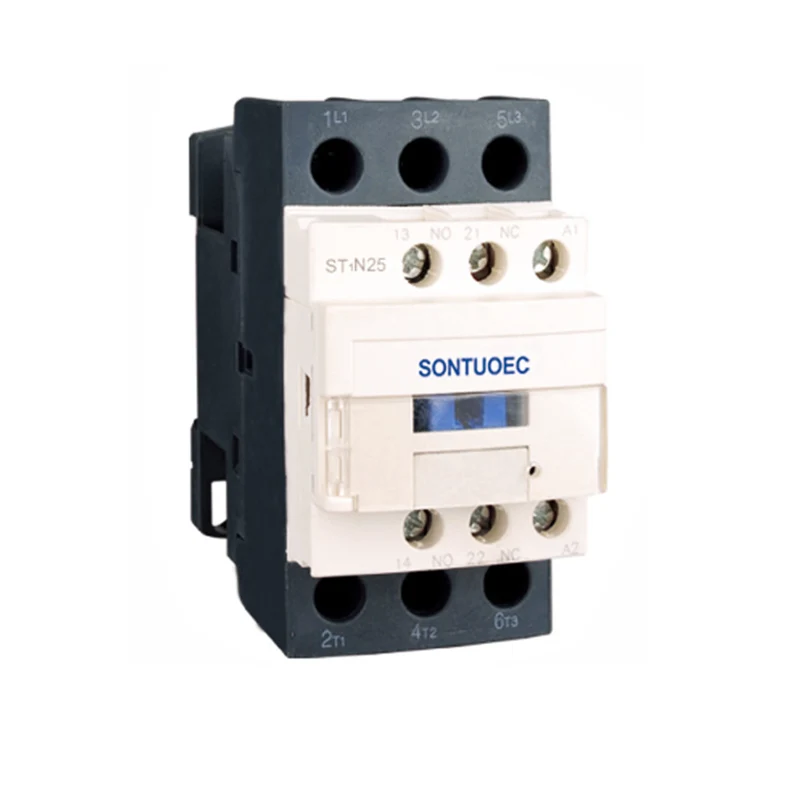

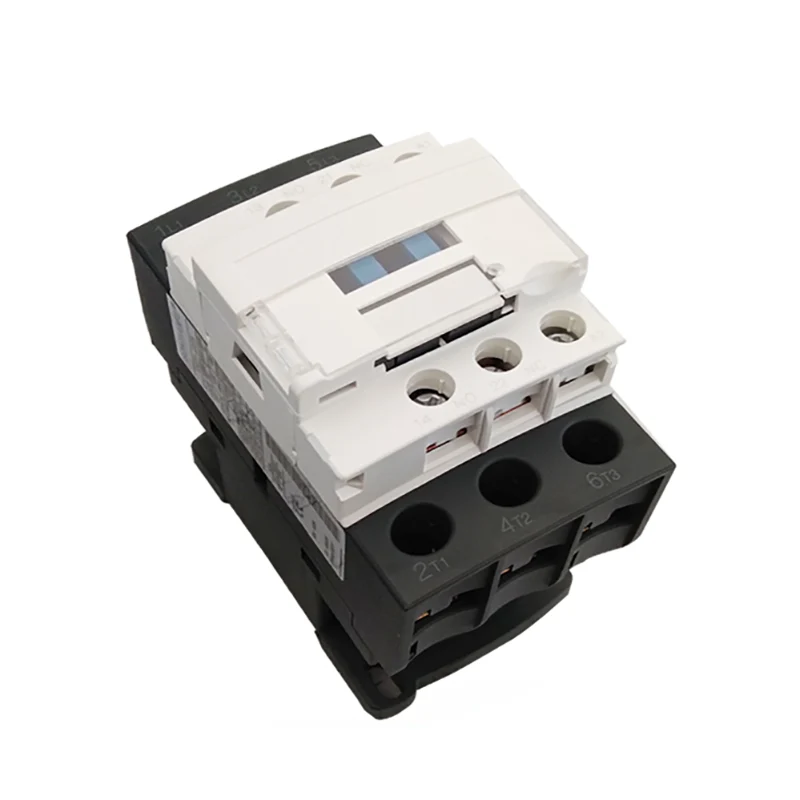

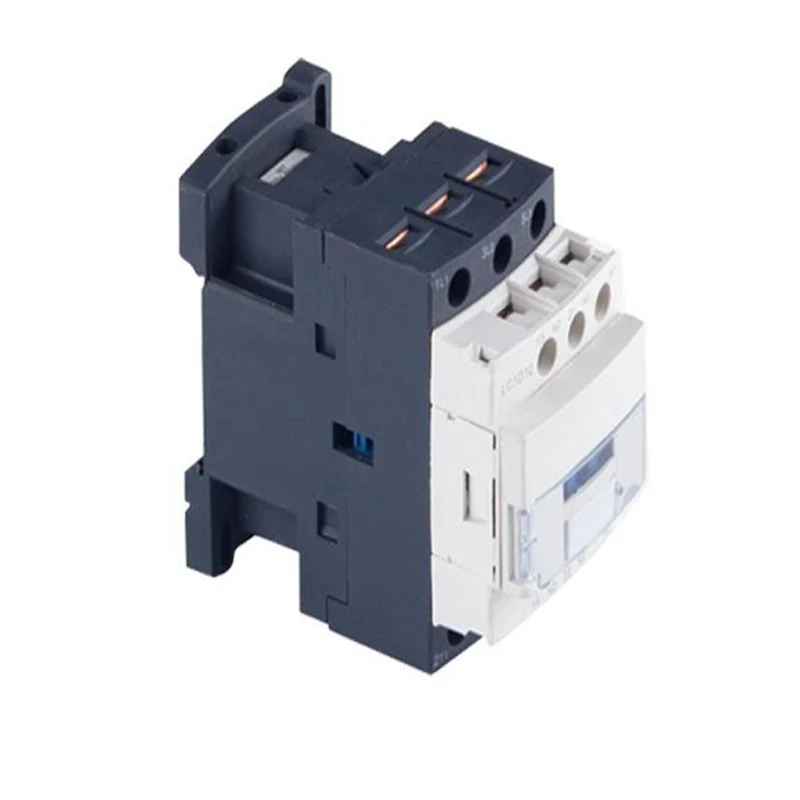

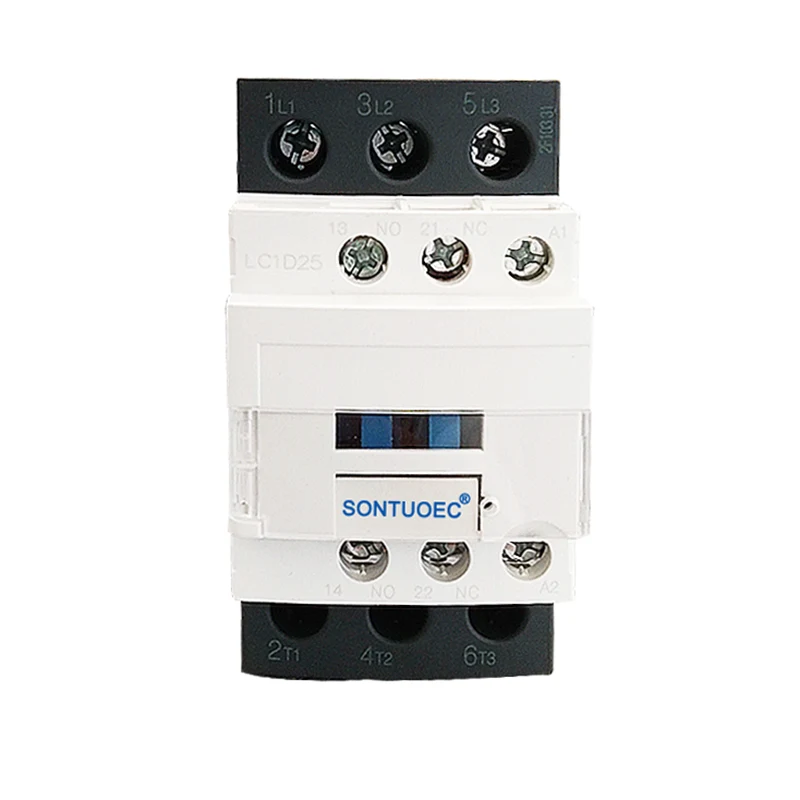

সিজেএক্স 2 3 পি 25 এ এসি কন্টাক্টর

সিজেএক্স 2 3 পি 25 এ এসি কন্টাক্টর দীর্ঘ দূরত্বের তুলনায় সার্কিটগুলি সংযোগ স্থাপন এবং ব্রেকিং, পাশাপাশি এসি মোটরগুলির ঘন ঘন শুরু এবং নিয়ন্ত্রণের জন্য উপযুক্ত। এছাড়াও, এটি সার্কিটগুলি সুরক্ষার জন্য বৈদ্যুতিন চৌম্বকীয় স্টার্টার গঠনের জন্য উপযুক্ত তাপীয় রিলে ব্যবহার করা যেতে পারে যেখানে অপারেশনাল ওভারলোডগুলি ঘটতে পারে।

মডেল:ST1N

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রকার		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
রেটেড ওয়ার্কিং কারেন্ট (ক)	এসি 3	9	12	18	25	32	40	50	65	80	95
রেটেড ওয়ার্কিং কারেন্ট (ক)	এসি 4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ফেজের স্ট্যান্ডার্ড পাওয়ার রেটিং মোটর 50/60Hz ট্র্যাভেজি এসি -3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ভি	4	5.5	9	11	15	22	25	37	45	45
	500 ভি	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
রেটেড হিট কারেন্ট (ক)		20	20	32	40	50	60	80	80	125	125
বৈদ্যুতিক জীবন	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
বৈদ্যুতিক জীবন	এসি 4 (x104)	20	20	20	20	20	15	15	15	10	10
যান্ত্রিক জীবন (x104)		1000	1000	1000	1000	800	800	800	800	600	600
যোগাযোগের সংখ্যা	3 পি+না					3 পি+এনসি+নং
যোগাযোগের সংখ্যা	3 পি+এনসি					3 পি+এনসি+নং

কাঠামোগত বৈশিষ্ট্য

প্রতিরক্ষামূলক নকশা: সিজেএক্স 2 3 পি 25 এ এসি কন্টাক্টর প্রতিরক্ষামূলক কাঠামো গ্রহণ করে, যা ছোট ভলিউম, হালকা ওজন, কম বিদ্যুতের খরচ এবং দীর্ঘ জীবন দ্বারা চিহ্নিত করা হয়।

প্রত্যক্ষ-অভিনয় ক্রিয়া কাঠামো: এর অ্যাকশন স্ট্রাকচারটি সরাসরি অভিনয় এবং পরিচিতিগুলি ডাবল-ব্রেকপয়েন্ট, যা যোগাযোগের নির্ভরযোগ্যতা এবং সুরক্ষা উন্নত করে।

ব্লক-টাইপ সহায়ক যোগাযোগ গ্রুপ: সহায়ক যোগাযোগ গ্রুপ, এয়ার বিলম্বের মাথা, যান্ত্রিক ইন্টারলকিং মেকানিজম এবং অন্যান্য উপাদানগুলি একটি সময়-বিলম্বিত যোগাযোগকারী, বিপরীতমুখী যোগাযোগকারী, স্টার-ডেল্টা স্টার্টার এবং অন্যান্য উত্পন্ন সিরিজ পণ্য গঠনের প্রয়োজন অনুসারে যুক্ত করা যেতে পারে।

প্রযুক্তিগত পরামিতি

সিজেএক্স 2 (এসটি 1 এন) সিরিজ এসি কন্টাক্টরের প্রধান প্রযুক্তিগত পরামিতিগুলির মধ্যে রয়েছে:

রেটেড ভোল্টেজ: বিভিন্ন পাওয়ার সিস্টেমের চাহিদা মেটাতে 36V, 110V, 127V, 220V, 380V এবং অন্যান্য স্তর সহ।

রেটেড কারেন্ট: বিভিন্ন মডেল অনুসারে, 9 এ থেকে 95 এ পর্যন্ত রেটযুক্ত বর্তমানের রেঞ্জগুলি।

কয়েল ভোল্টেজ: এসি কয়েল ভোল্টেজে 24 ভি, 36 ভি, 48 ভি, 110 ভি, 220 ভি, 380 ভি, ইত্যাদি অন্তর্ভুক্ত রয়েছে ডিসি কয়েল ভোল্টেজে 12 ভি, 24 ভি, 48 ভি, 110 ভি, 220 ভি, ইত্যাদি অন্তর্ভুক্ত রয়েছে

যান্ত্রিক এবং বৈদ্যুতিক জীবন: যান্ত্রিক জীবন কয়েক মিলিয়ন বার পর্যন্ত হতে পারে এবং বৈদ্যুতিক জীবনও তুলনামূলকভাবে বেশি, যা যোগাযোগকারীর দীর্ঘমেয়াদী স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

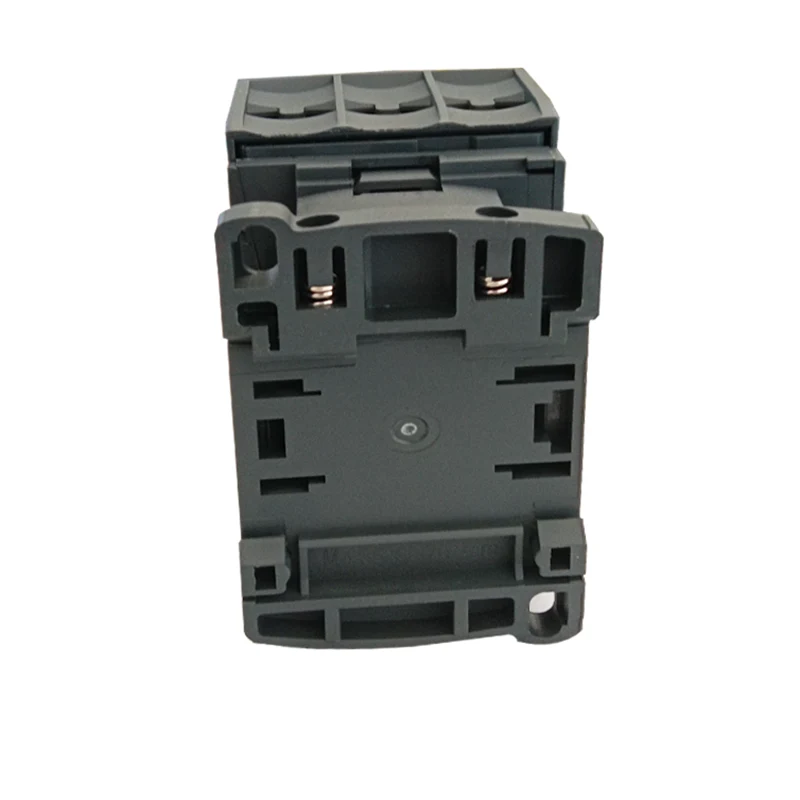

ইনস্টলেশন: সিজেএক্স 2 টাইপ এসি কন্টাক্টরগুলি দুটি স্ক্রু বা 35 মিমি (বা 75 মিমি) গাইড রেল দিয়ে মাউন্ট করা যেতে পারে, যা সুবিধাজনক এবং দ্রুত। ইনস্টলেশন শর্তগুলির সাথে সম্মতি নিশ্চিত করতে ইনস্টলেশনের আগে প্রাসঙ্গিক প্রযুক্তিগত ডেটা পরীক্ষা করা উচিত।

রক্ষণাবেক্ষণ: ব্যবহারের সময় পণ্যের সমস্ত অংশ নিয়মিত পরীক্ষা করা উচিত, প্রয়োজনীয় যে অস্থাবর অংশগুলি আটকে নেই এবং ফাস্টেনারগুলি আলগা নয়। যদি কোনও ক্ষতি হয় তবে যোগাযোগকারীর স্বাভাবিক অপারেশন নিশ্চিত করার জন্য এটি সময়মতো প্রতিস্থাপন করা উচিত।

CJX2 3P 25A AC Contactor
