এসি চৌম্বকীয় যোগাযোগকারী

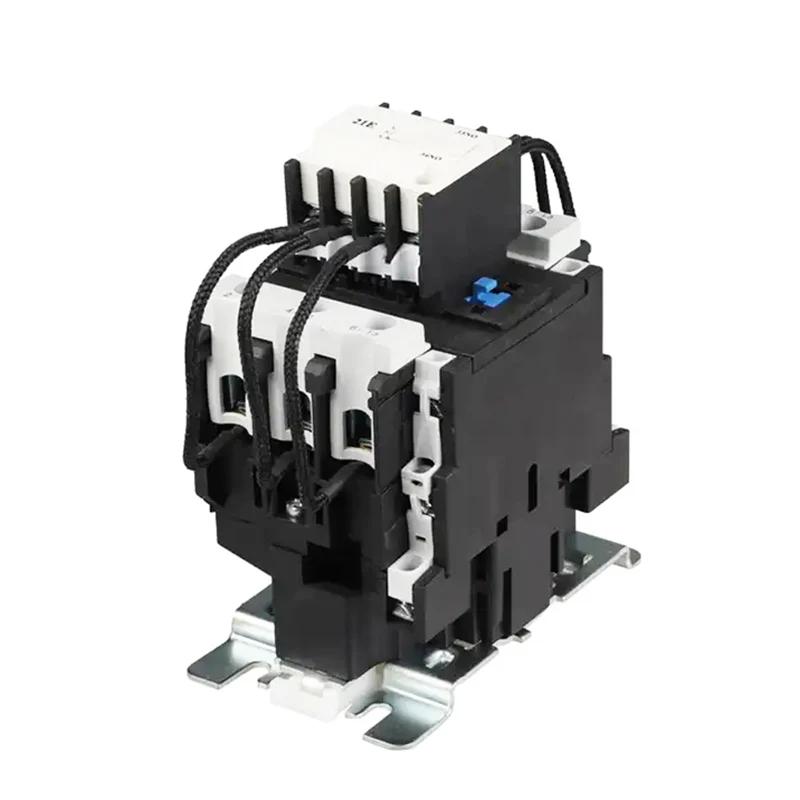

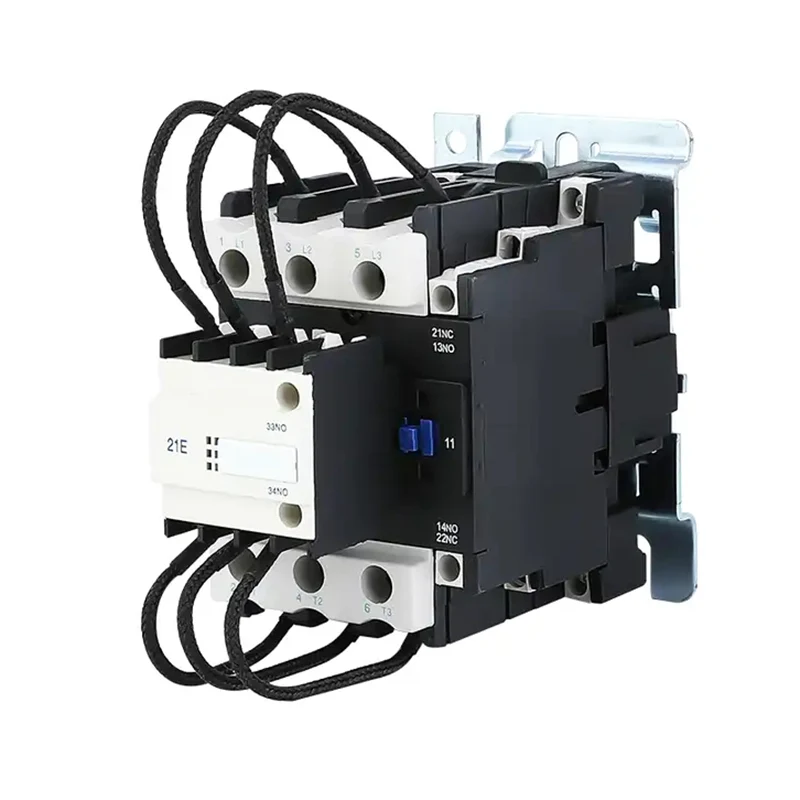

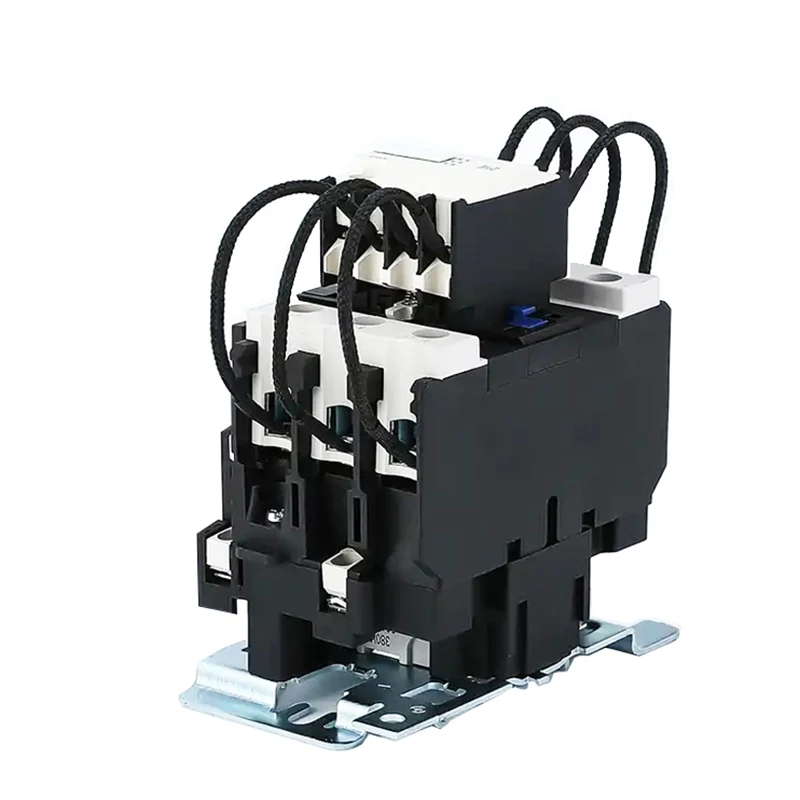

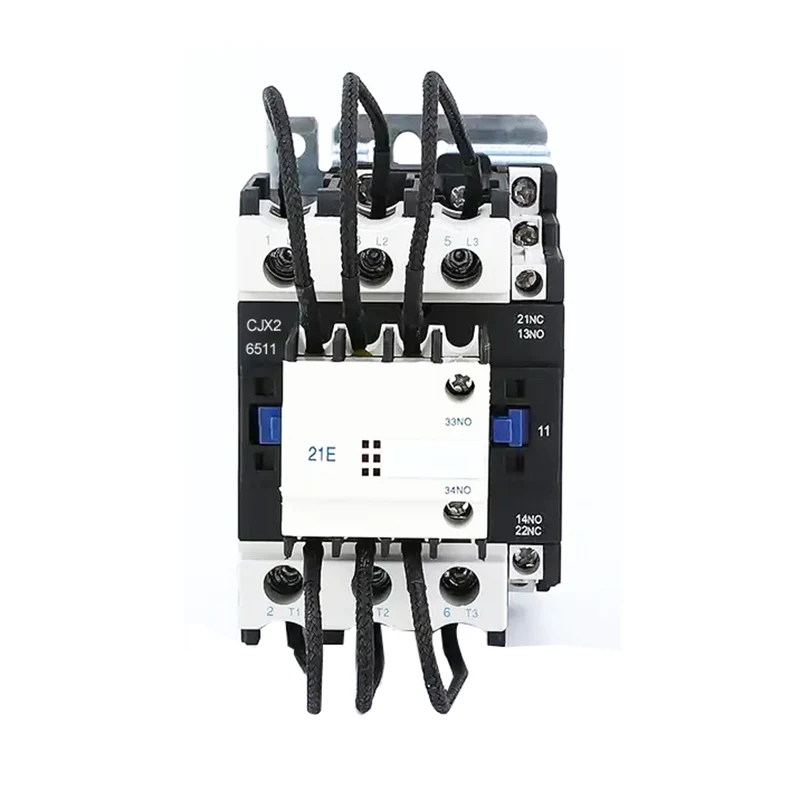

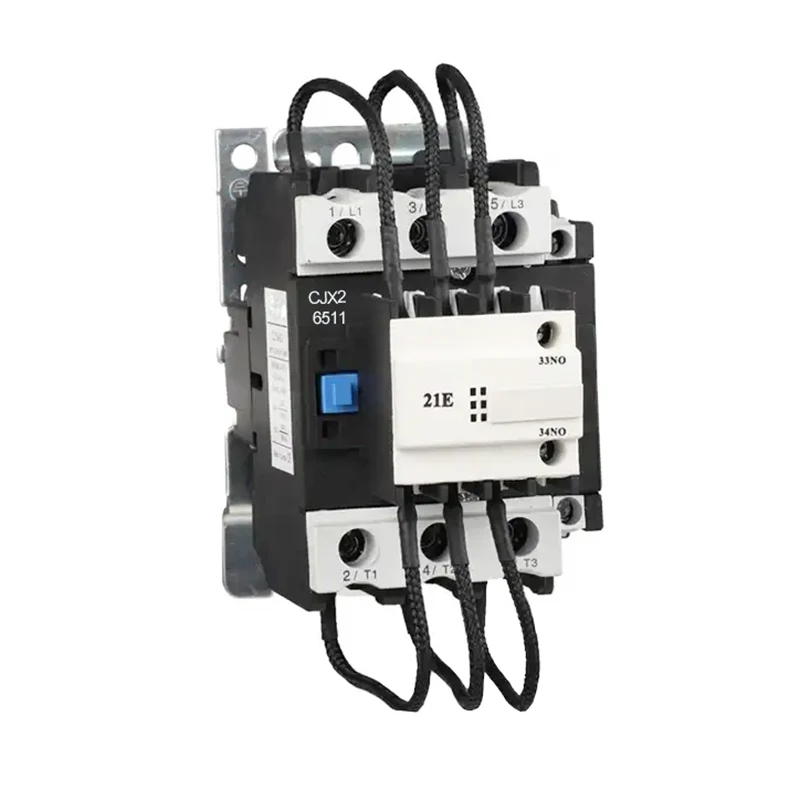

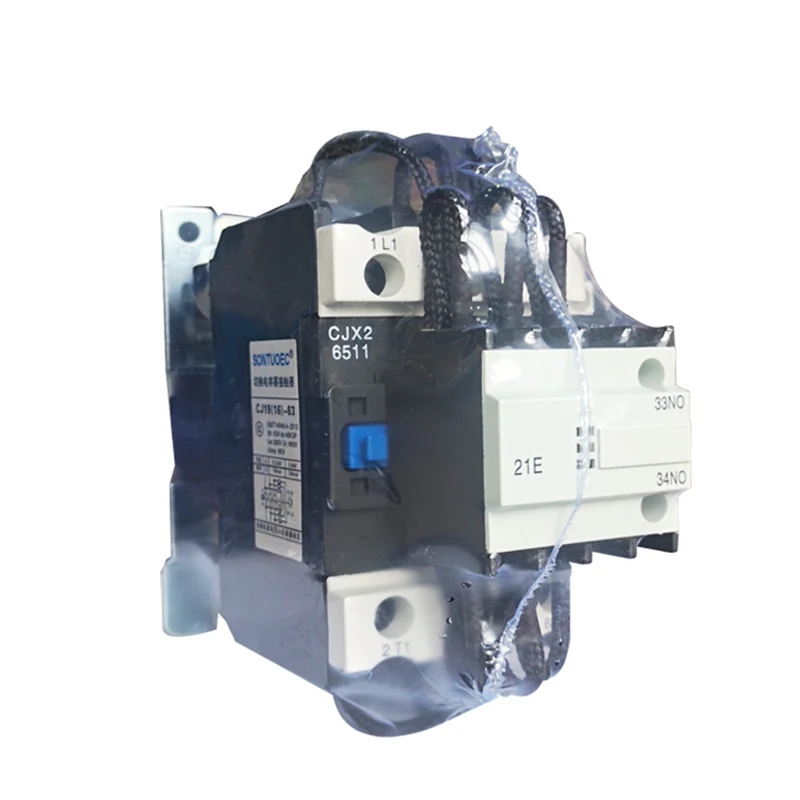

এসসিজে 19 স্যুইচিং ক্যাপাসিটার টাইপ কন্টাক্টর এলভি রিঅ্যাকটিভ পাওয়ার সার্কিটের এলভি ক্যাপাসিটার নিয়ন্ত্রণ ডিভাইস পরিচালনা বা স্যুইচ করার জন্য এসি 50Hz বা 60Hz, 380V অবধি পাওয়ার নেটওয়ার্কে ব্যবহৃত হয়। অ্যান্টিজার্জ ডিভাইসের সাহায্যে এটি ক্লোজিং সার্জের প্রভাবকে হ্রাস করতে পারে এবং ওভারলোড থেকে বিরতি হিসাবে প্রতিরোধ করতে পারে।

অপারেশন নীতি

এসি চৌম্বকীয় যোগাযোগের অপারেটিং নীতিটি বৈদ্যুতিন চৌম্বকীয় আনয়ন এবং চৌম্বকীয় শক্তির উপর ভিত্তি করে। যখন কয়েলটি উত্সাহিত হয়, উত্পন্ন চৌম্বকীয় ক্ষেত্রটি আয়রন কোরকে আকর্ষণ করে এবং পরিচিতিগুলি বন্ধ করে দেয়, এইভাবে সার্কিটটি খোলার। যখন কয়েলটি ডি-এনার্জি করা হয়, চৌম্বকীয় ক্ষেত্রটি অদৃশ্য হয়ে যায়, বসন্তের ক্রিয়াকলাপের অধীনে আয়রন কোর পুনরায় সেট করে, যোগাযোগটি ভেঙে যায় এবং সার্কিটটি সংযোগ বিচ্ছিন্ন হয়। এইভাবে, এসি চৌম্বকীয় যোগাযোগকারী এসি সার্কিটের নিয়ন্ত্রণ উপলব্ধি করে।

কাঠামো এবং রচনা

এসি চৌম্বকীয় যোগাযোগকারী মূলত নিম্নলিখিত অংশগুলির সমন্বয়ে গঠিত:

বৈদ্যুতিন চৌম্বকীয় সিস্টেম: কয়েল, কোর এবং আর্ম্যাচারের মতো উপাদানগুলি অন্তর্ভুক্ত করে যা চৌম্বকীয় ক্ষেত্র এবং চৌম্বকীয় ক্রিয়া উত্পন্ন করার মূল অংশ।

যোগাযোগ সিস্টেম: মূল যোগাযোগ এবং সহায়ক যোগাযোগ অন্তর্ভুক্ত, যা সার্কিটটি চালু এবং বাইরে ব্যবহার করতে ব্যবহৃত হয়। প্রধান পরিচিতিগুলি সাধারণত বৃহত্তর স্রোত বহন করতে ব্যবহৃত হয়, যখন সহায়ক পরিচিতিগুলি বিভিন্ন নিয়ন্ত্রণ কার্যকারিতা উপলব্ধি করতে ব্যবহৃত হয়।

অর্ক নিভে যাওয়া ডিভাইস: যোগাযোগটি সংযোগ বিচ্ছিন্ন হয়ে গেলে, এআরসিটি যোগাযোগকে ক্ষতিগ্রস্থ করতে বাধা দেওয়ার সময় এআরসিটি নিভিয়ে ফেলতে ব্যবহৃত হয়।

অন্যান্য উপাদানগুলি: যেমন স্প্রিংস, বন্ধনী, হাউজিংস ইত্যাদি যোগাযোগকারীর স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে উপাদানগুলি ঠিক এবং সমর্থন করতে ব্যবহৃত হয়।

কাঠামোর বৈশিষ্ট্য

1. কন্টাক্টর বর্তমান সীমিত প্রতিরোধের সাথে একত্রিত হয়েছে, অনুমতিযোগ্য মানের মধ্যে স্যুইচিং-অন সার্জকে সীমাবদ্ধ করতে সক্ষম।

২. কন্টাক্টর সরাসরি দ্বৈত-ব্রেক কাঠামোর অভিনয় করে, অভিনয় প্রক্রিয়াটি চটচটে, হাত দিয়ে চেক করা সহজ, পরিচিতিগুলি প্রতিস্থাপনের জন্য কমপ্যাক্ট স্ট্রাকচারকনভেনিয়েন্ট।

3. ওয়্যারিং টার্মিনাল ব্লক কভার, নিরাপদ এবং নির্ভরযোগ্য দ্বারা সুরক্ষিত।

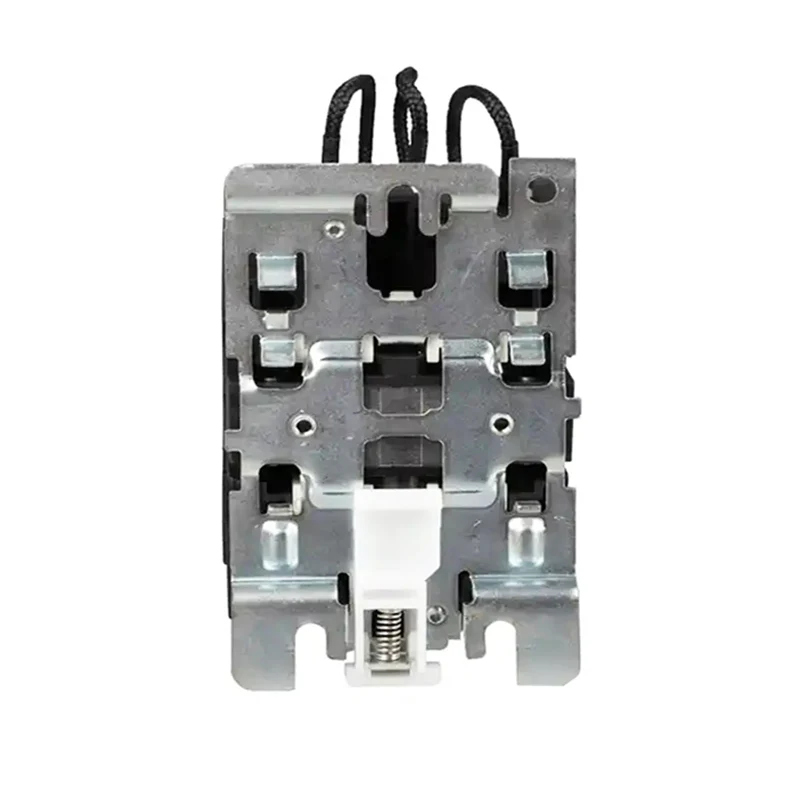

4. এটি স্ক্রু দ্বারা বা 35/75 মিমি স্ট্যান্ডার্ড রেলের দ্বারা মাউন্ট করা যেতে পারে।

কাজ এবং ইনস্টলেশন শর্ত

(1) পরিবেষ্টিত তাপমাত্রা: -5 ℃- +40 ℃, গড় তাপমাত্রা 24 ঘন্টার মধ্যে +35 ℃ এর উপরে হওয়া উচিত নয়।

(২) বায়ুমণ্ডলীয় শর্ত: বায়ুমণ্ডল পরিবেষ্টিত আর্দ্রতা 50% এর নিচে যখন +40 ℃। পরিবেষ্টিত আর্দ্রতা কম তাপমাত্রায় বেশি হতে পারে। সর্বাধিক আপেক্ষিক আর্দ্রতার সাথে গড়ের জন্য সবচেয়ে কম তাপমাত্রা + 25 ℃ 90%, এবং তাপমাত্রা পরিবর্তনের বিষয়টি বিবেচনা করে এবং জেলটির পৃষ্ঠের পণ্যটি ঘটায় বলে বিবেচনা করে।

(3) ইনস্টলেশন করার সময় উচ্চতা 2000 মিটারের চেয়ে বেশি নয়।

(4) দূষণ শ্রেণি: 3 শ্রেণি

(5) ইনস্টলেশন শ্রেণি: iii

()) ইনস্টলেশন শর্ত: মাউন্টিং পৃষ্ঠ এবং উল্লম্ব বিমানের ope াল ± 5 ° এর চেয়ে বেশি নয়, এবং কোনও উল্লেখযোগ্য প্রভাব এবং কম্পন, জায়গাটি কাঁপছে না।

প্রধান বৈশিষ্ট্য

নির্ভরযোগ্য কাজ: এসি চৌম্বকীয় যোগাযোগকারী উচ্চমানের উপকরণ এবং উন্নত উত্পাদন প্রক্রিয়া দিয়ে তৈরি, যার উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব রয়েছে।

দীর্ঘ পরিষেবা জীবন: যোগাযোগ ব্যবস্থাটি পরিধান-প্রতিরোধী উপকরণ দিয়ে তৈরি, যা পরিষেবা জীবনকে দীর্ঘায়িত করে বৃহত কারেন্ট এবং ভোল্টেজের ধাক্কা সহ্য করতে পারে।

বজায় রাখা সহজ: কাঠামোটি যুক্তিসঙ্গতভাবে ডিজাইন করা, রক্ষণাবেক্ষণের ব্যয় হ্রাস করে, বিচ্ছিন্ন ও মেরামত করা সহজ।

বিভিন্ন স্পেসিফিকেশন: বিভিন্ন ব্যবহারকারীর চাহিদা পূরণের জন্য, এসি চৌম্বকীয় যোগাযোগের বিভিন্ন বর্তমান স্তর, ভোল্টেজ স্তর এবং সহায়ক যোগাযোগের কনফিগারেশন সহ বিভিন্ন স্পেসিফিকেশন এবং মডেল রয়েছে।
