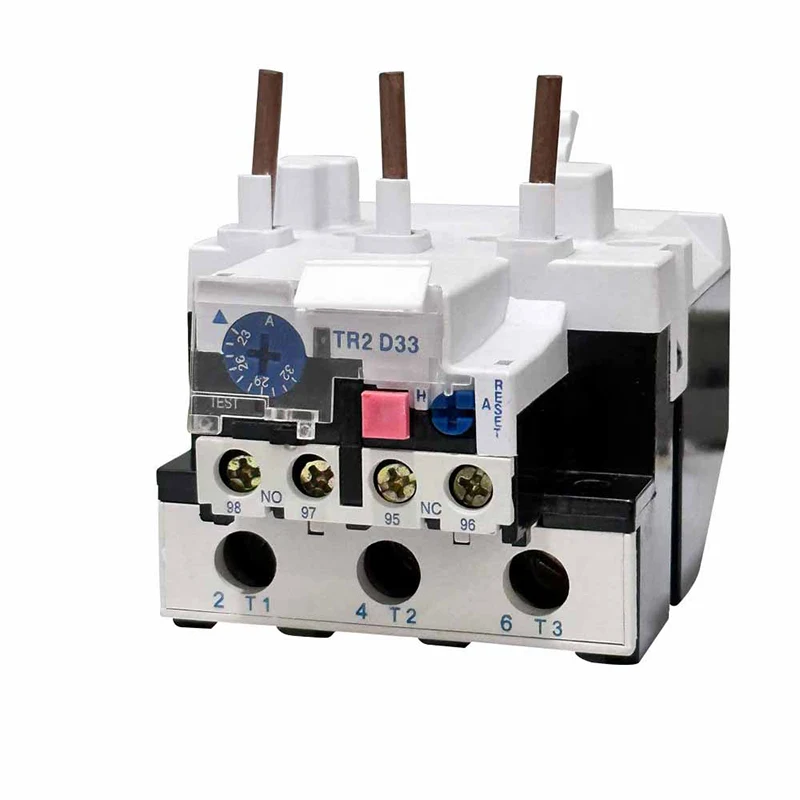

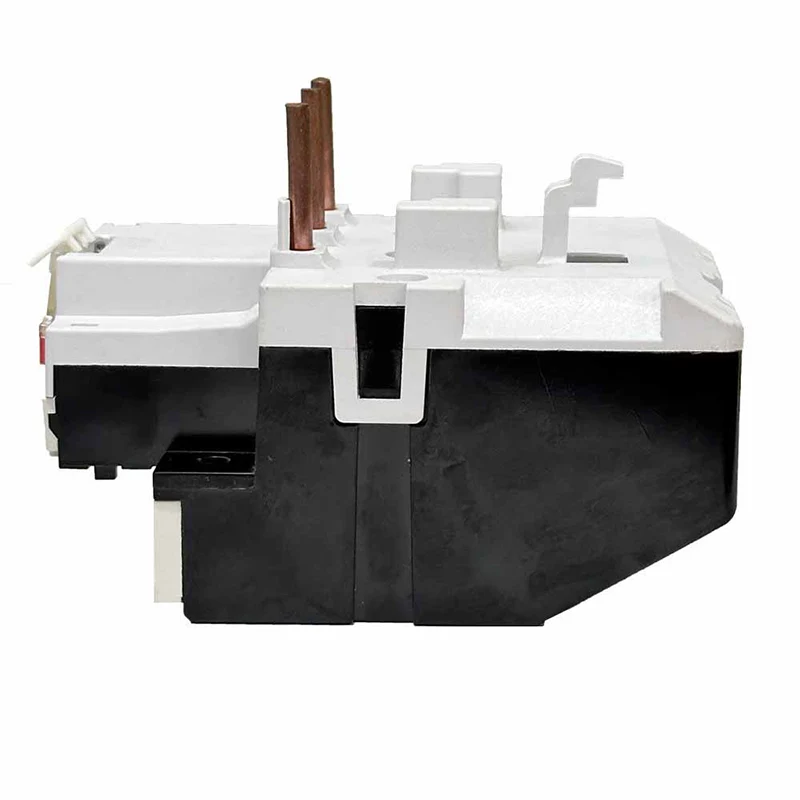

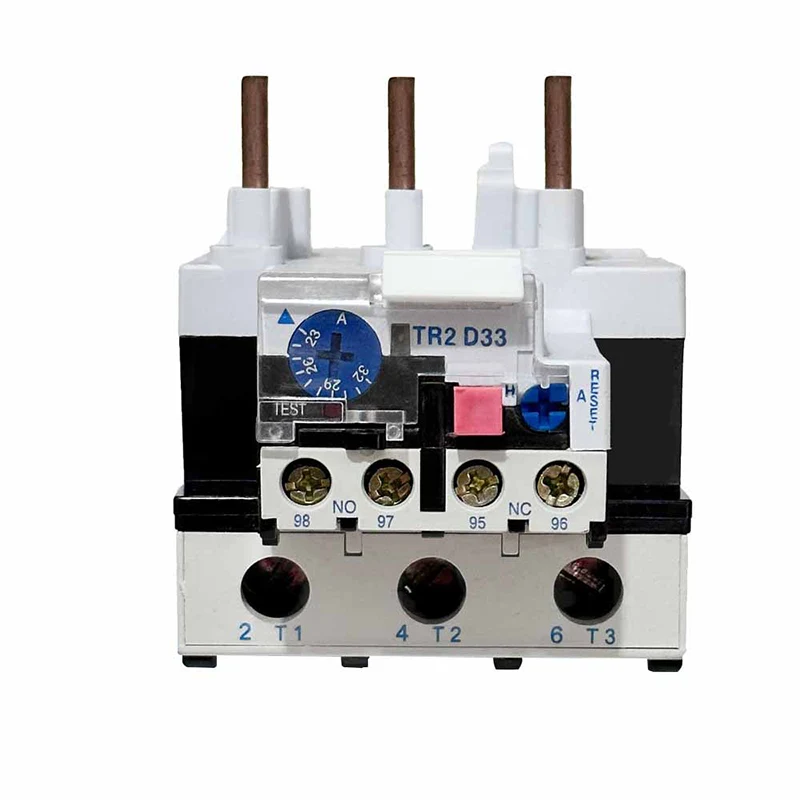

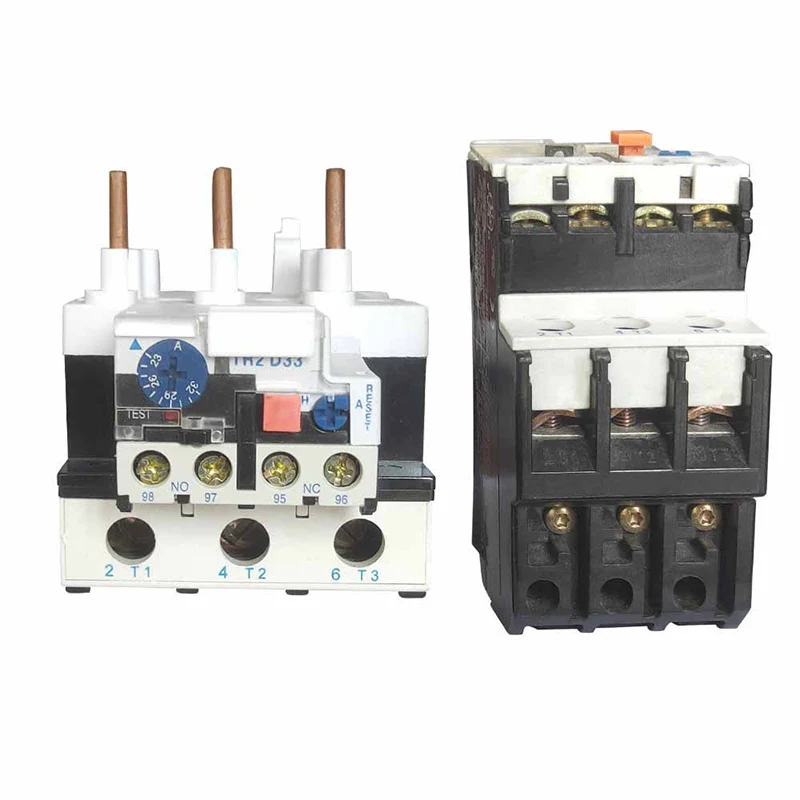

STR2-D33 তাপ ওভারলোড রিলে

STR2-D33 তাপীয় ওভারলোড রিলে বৈদ্যুতিক প্রবাহের তাপ প্রভাবের নীতিতে কাজ করে। যখন একটি মোটর ওভারলোড করা হয়, তখন এর বর্তমান বৃদ্ধি পায়, তাপ ওভারলোড রিলে ভিতরে গরম করার উপাদানটি উত্তপ্ত হয়ে যায়। এই তাপটি বিমেটালে স্থানান্তরিত হয়, যা তাপীয় প্রসারণের বিভিন্ন সহগের সাথে দুটি ধাতব দিয়ে তৈরি, তাই উত্তপ্ত হয়ে গেলে এটি বাঁকানো হয়। যখন বাঁকটি একটি নির্দিষ্ট পয়েন্টে পৌঁছে যায়, তখন এটি একটি যান্ত্রিক ডিভাইসকে ট্রিগার করে, সাধারণত একটি যোগাযোগ, যা মোটরকে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করে, এইভাবে এটিকে ক্ষতি থেকে রক্ষা করে।

অনুসন্ধান পাঠান

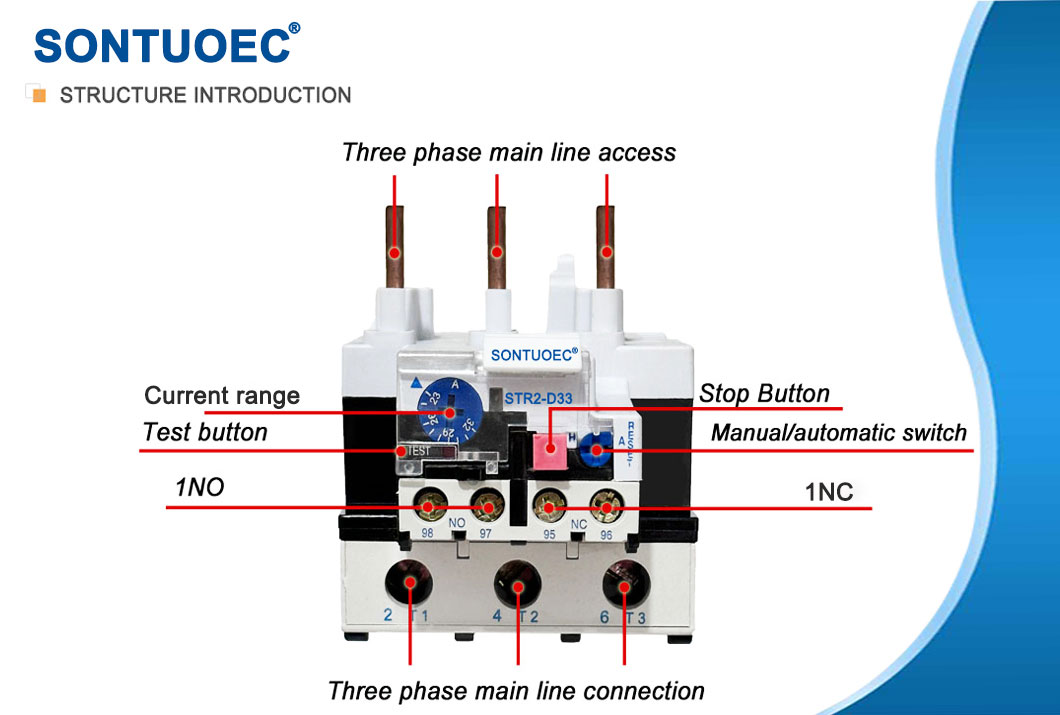

পণ্যের বর্ণনা

স্পেসিফিকেশন:

পণ্য নাম	তাপ ওভারলোড রিলে

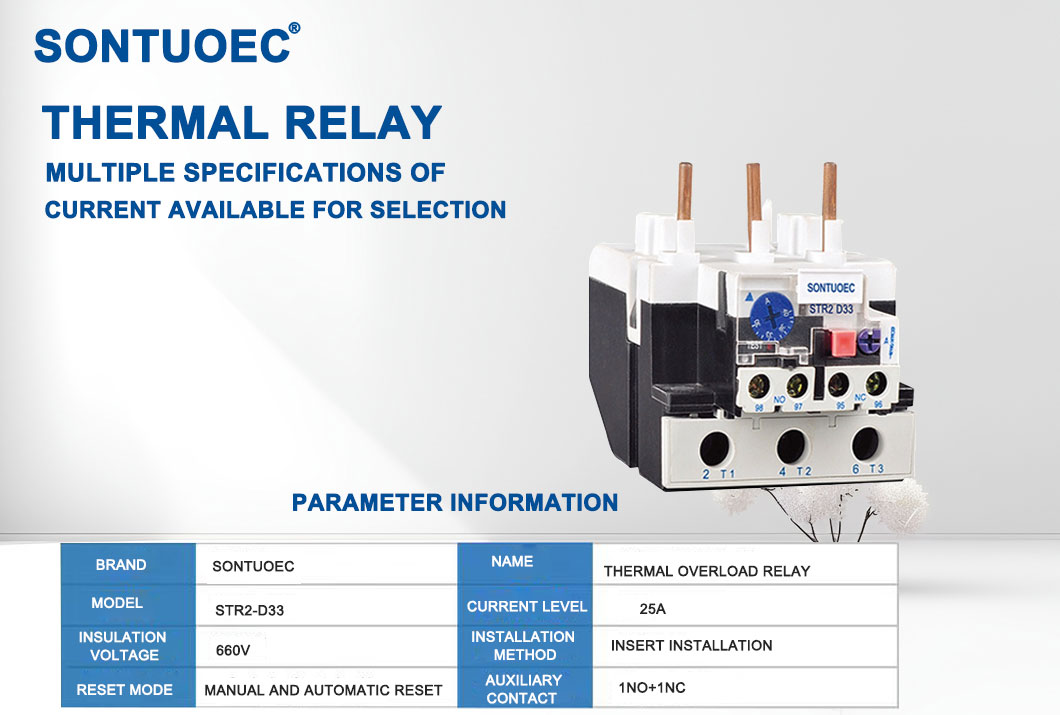

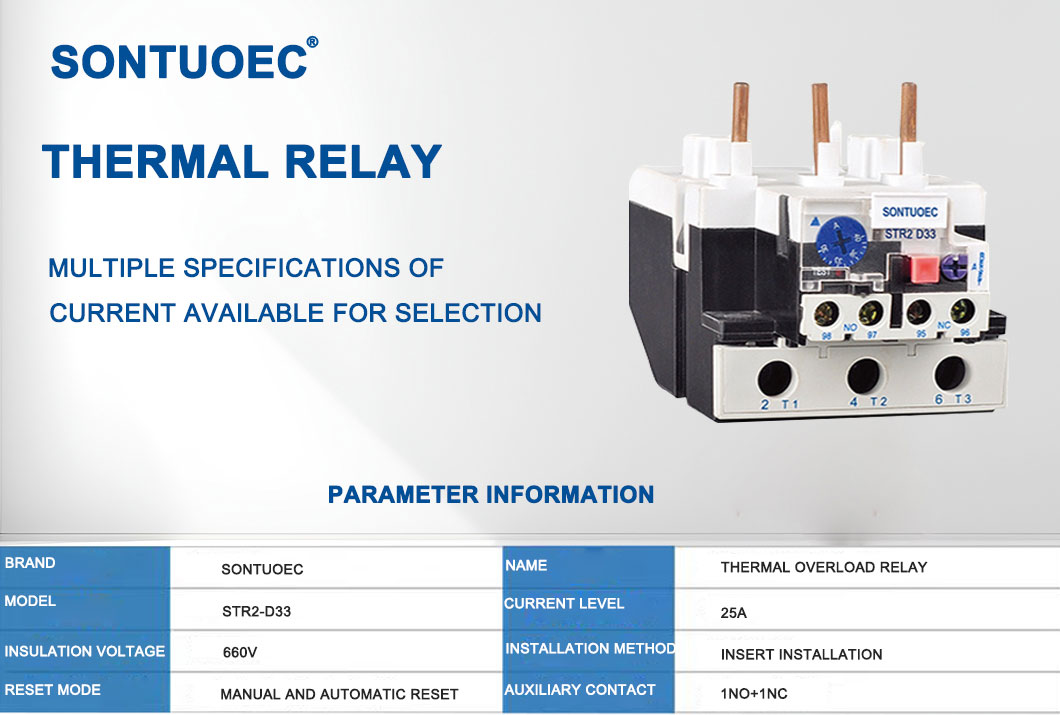

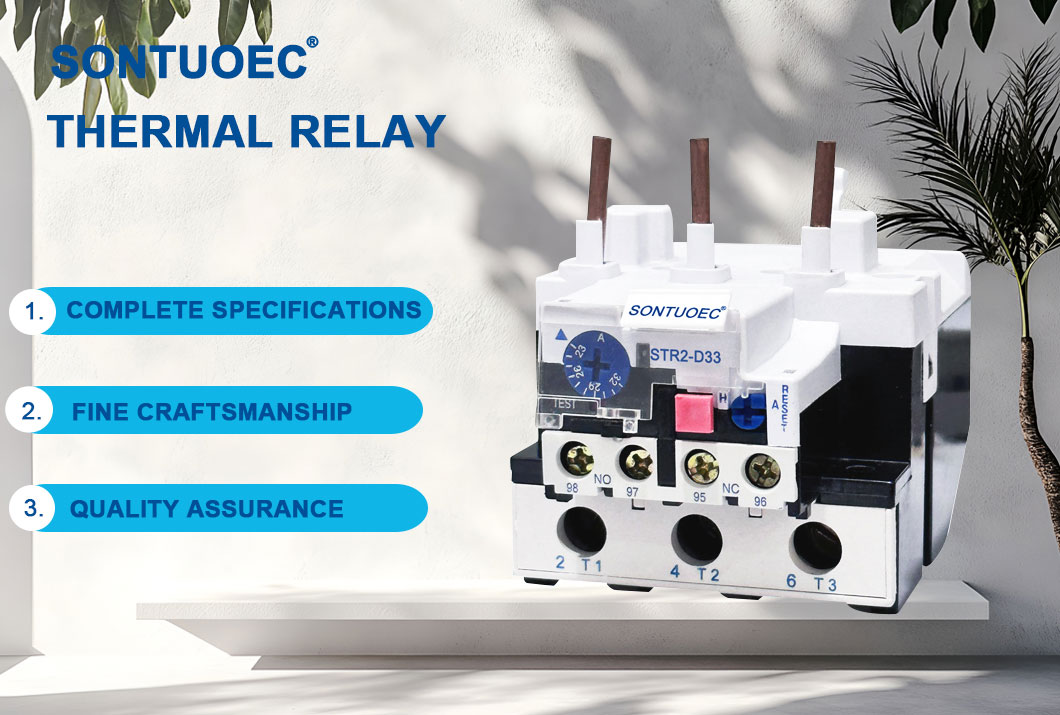

মডেল	এসটি 2-ডি 33
উপাদান	প্লাস্টিক, বৈদ্যুতিন উপাদান
তাপ যোগাযোগ	1no+1nc

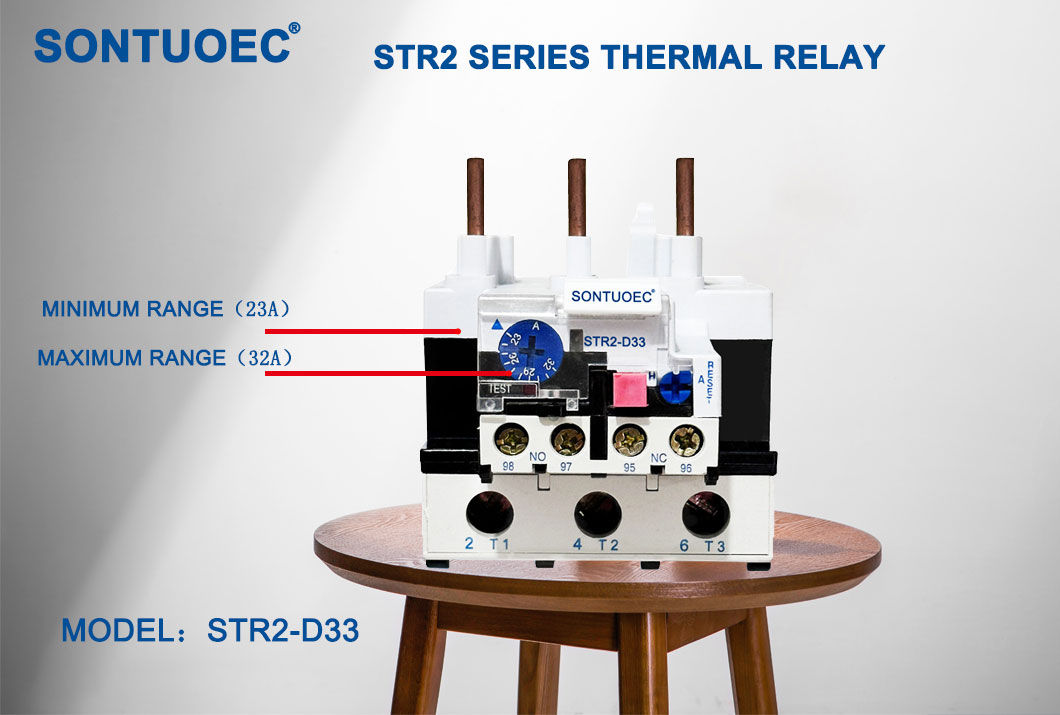

তাপ রিলেটেড কারেন্ট	23A-93A	Pls বর্তমান নোট পরিসীমা
Str2-93	সামঞ্জস্যযোগ্য বর্তমান পরিসীমা (ক) সেটিং রেঞ্জ	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
ফ্রিকোয়েন্সি	660 ভি
ট্রিপিং ক্লাস	50/60Hz
রঙ	যেমন ছবি দেখানো হয়েছে

প্রধান প্রযুক্তিগত পরামিতি

মডেল	বর্তমান রেট	না।	সেটিং রেঞ্জ (ক)	যোগাযোগকারীর জন্য
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

প্রধান ফাংশন

ওভারলোড সুরক্ষা: মোটরটির লোড যখন তার রেটেড মান ছাড়িয়ে যায়, তখন তাপীয় ওভারলোড রিলে মোটরকে অতিরিক্ত গরম এবং ক্ষতি থেকে রোধ করতে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে।

ওভারহিট সুরক্ষা: মোটর যদি কোনও কারণে (যেমন উচ্চ পরিবেষ্টিত তাপমাত্রা বা দুর্বল তাপের অপচয় হ্রাস) অতিরিক্ত উত্তাপ দেয় তবে তাপ ওভারলোড রিলে বিদ্যুৎ সরবরাহও কেটে ফেলবে।

ইঙ্গিত ফাংশন: অনেকগুলি তাপ ওভারলোড রিলে একটি ইঙ্গিত ফাংশন থাকে, যা মোটরটি ওভারলোড করা বা অতিরিক্ত উত্তপ্ত হয়ে ওঠার সময় স্থিতি সংকেত দেয় বা পরিবর্তন করে, যাতে অপারেটর সময়মতো ব্যবস্থাগুলি খুঁজে পেতে এবং নিতে পারে।

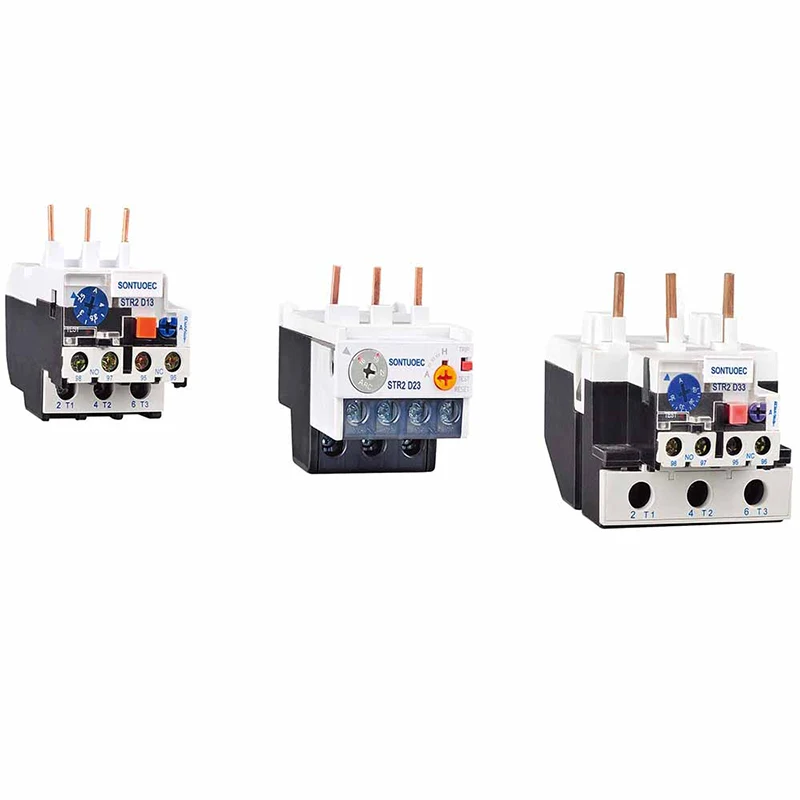

তাপীয় ওভারলোড রিলে অটো রিলে এসটিআর 2-ডি সিরিজটি 50/60 হার্জেড, রেটেড ইনসুলেশন ভোল্টেজ 660 ভি, রেটেড বর্তমান 0.1-93 এ রেটেড বর্তমান 0.1-93 এ রেটেড যখন বৈদ্যুতিক মোটরটি ওভারলোড হয়, রিলে সর্বাধিক উন্নত হয় এবং তাপমাত্রা ক্ষতিপূরণটি এসটি 1 সিরিজের এসি কন্টাক্টরে প্লাগ করা যায়, এটি স্টা 1 সিরিজের এসি কন্টাক্টরে প্লাগ ইন করা যেতে পারে, 60947-1।

অ্যাপ্লিকেশন পরিস্থিতি

তাপ ওভারলোড রিলে বিভিন্ন শিল্প ও বাণিজ্যিক পরিবেশে বিশেষত ব্যবহৃত হয়, বিশেষত বৈদ্যুতিক মোটর ড্রাইভের প্রয়োজন। উদাহরণস্বরূপ, এগুলি পাম্প, সংক্ষেপক, অনুরাগী, পরিবাহক এবং বিভিন্ন অন্যান্য যান্ত্রিক সরঞ্জামগুলিতে ব্যবহৃত হয় যাতে নিশ্চিত হয় যে কোনও ওভারলোড বা অতিরিক্ত উত্তাপের অবস্থার ক্ষেত্রে এই জাতীয় সরঞ্জামগুলি নিরাপদে বন্ধ করা যায়।

নির্বাচন এবং ইনস্টলেশন

তাপ ওভারলোড রিলে নির্বাচন করার সময়, মোটরটির পাওয়ার রেটিং, অপারেটিং পরিবেশ এবং লোড বৈশিষ্ট্যগুলির মতো কারণগুলি বিবেচনা করা দরকার। এটি নিশ্চিত করাও প্রয়োজনীয় যে তাপ ওভারলোড রিলে রেটেড কারেন্টটি মোটরটির রেটেড কারেন্টের সাথে মেলে এবং এটিতে উপযুক্ত ওভারলোড এবং ওভারহিট সুরক্ষা বৈশিষ্ট্য রয়েছে।

একটি তাপ ওভারলোড রিলে ইনস্টল করার সময়, আপনাকে প্রস্তুতকারকের নির্দেশিকাগুলি অনুসরণ করতে হবে এবং এটি মোটরটির শক্তি এবং নিয়ন্ত্রণ সার্কিটের সাথে সঠিকভাবে সংযুক্ত রয়েছে তা নিশ্চিত করতে হবে। এছাড়াও, সঠিক অপারেশন এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করার জন্য তাপ ওভারলোড রিলে নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ করা দরকার।
