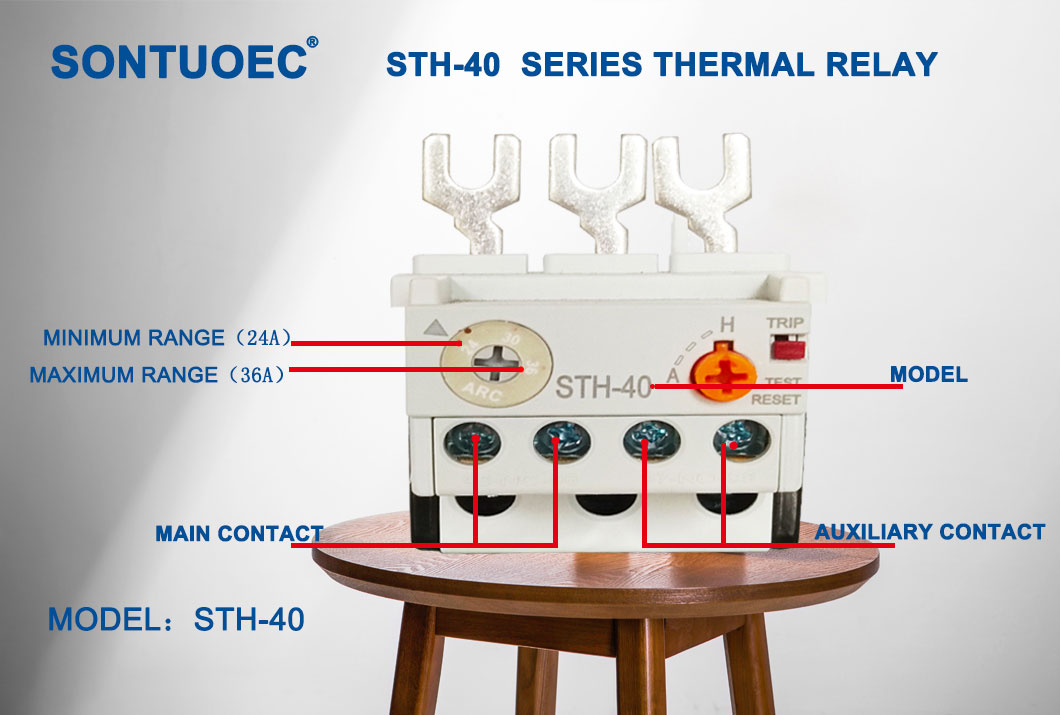

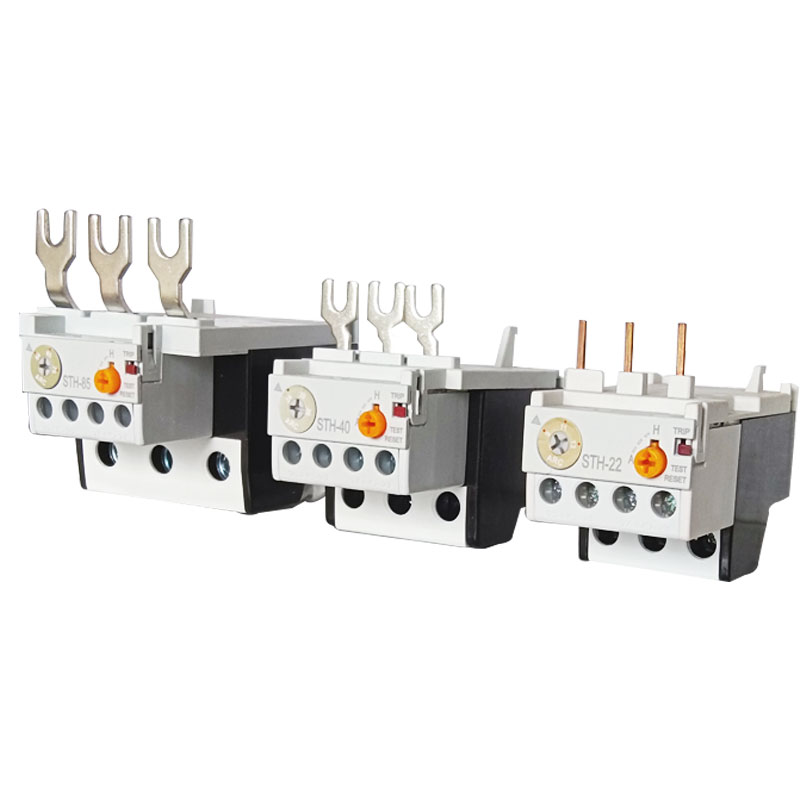

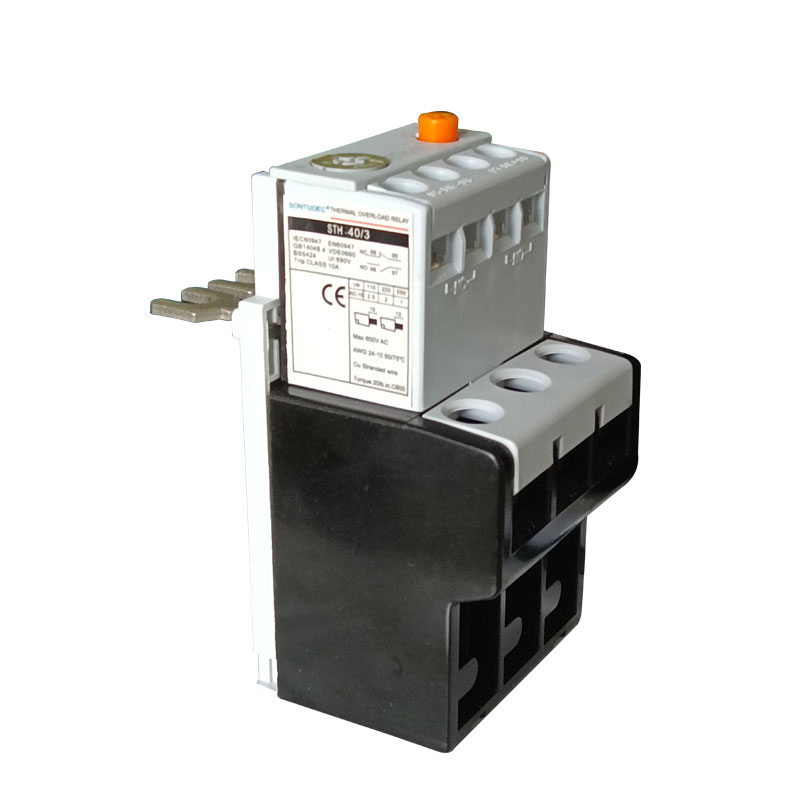

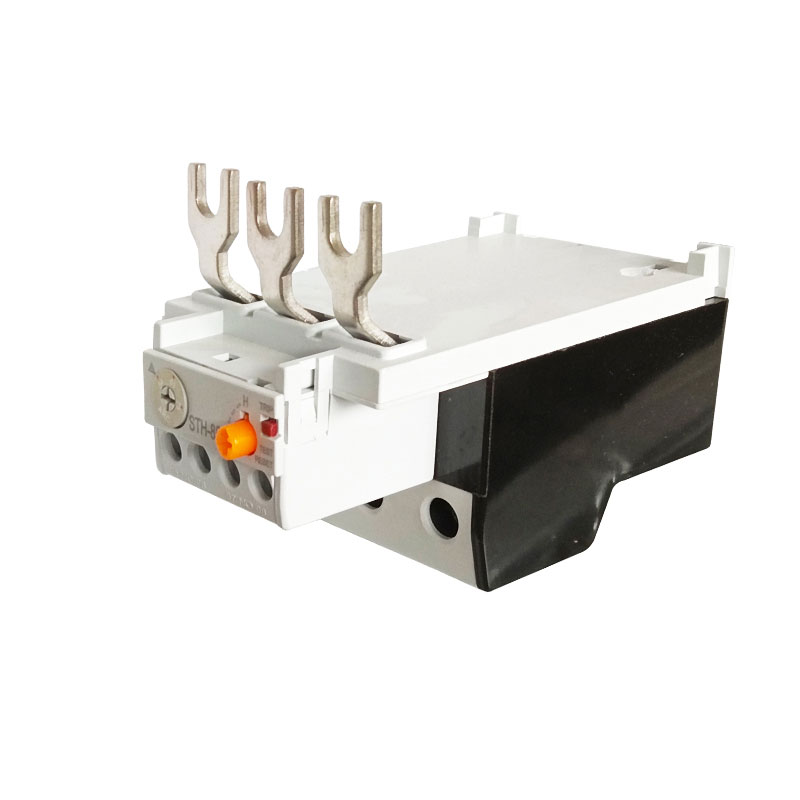

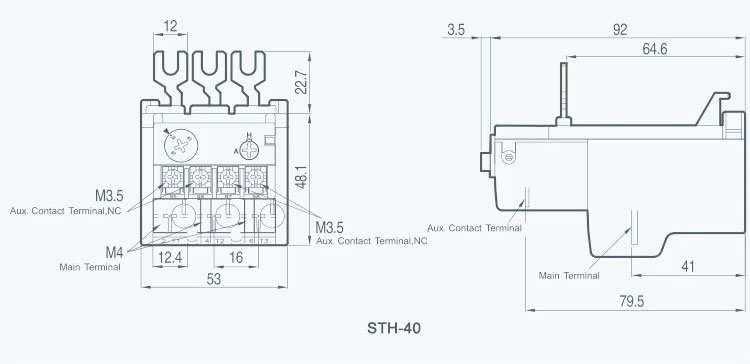

এসটিএইচ -40 সিরিজ তাপ ওভারলোড রিলে

প্রধান প্রযুক্তিগত প্যারামিটার:

প্রধান ফাংশন

মোটর সুরক্ষা: তাপ ওভারলোড রিলে মূল কাজটি হ'ল ওভারলোডের কারণে মোটরটিকে ক্ষতিগ্রস্থ হতে বাধা দেওয়া। যখন মোটরটি ওভারলোড করা হয়, তাপীয় ওভারলোড রিলে অতিরিক্ত গরমের কারণে মোটরটি জ্বলতে বাধা দেওয়ার জন্য সময়মতো বিদ্যুৎ সরবরাহ বন্ধ করে দেবে।

বিদ্যুৎ লাইনের সুরক্ষা: মোটরটিকে রক্ষা করার পাশাপাশি তাপ ওভারলোড রিলে বিদ্যুৎ লাইনগুলিও রক্ষা করতে পারে। যখন মোটরটি ওভারলোড করা হয়, তখন এর স্রোত বৃদ্ধি পাবে, যা বিদ্যুতের লাইনগুলিকে অতিরিক্ত গরম এবং গলে যেতে পারে। বর্তমানের পরিবর্তন সনাক্ত করে, তাপ ওভারলোড রিলে পাওয়ার লাইনটি ওভারলোড হয়েছে কিনা তা নির্ধারণ করে এবং প্রয়োজনে বিদ্যুৎ সরবরাহ বন্ধ করে দেয় কিনা তা নির্ধারণ করে।

বিদ্যুৎ সিস্টেমের সুরক্ষা উন্নত করুন: তাপ ওভারলোড রিলে কার্যকরভাবে মোটর এবং পাওয়ার লাইনের ক্ষতি রোধ করতে পারে, এইভাবে বিদ্যুৎ ব্যবস্থার ব্যর্থতার হার হ্রাস করে এবং বিদ্যুৎ ব্যবস্থার সুরক্ষা উন্নত করতে পারে।

অপারেশন নীতি

তাপ ওভারলোড রিলে অপারেটিং নীতিটি মূলত বর্তমান তাপীয় প্রভাব এবং বিমেটালের তাপমাত্রা সংবেদনশীল বৈশিষ্ট্যের উপর ভিত্তি করে। যখন একটি মোটরটিতে একটি ওভারলোড ঘটে তখন বর্তমান বৃদ্ধি পায়, তাপ ওভারলোড রিলে হিটিং উপাদানগুলিতে আরও তাপ উত্পন্ন হয়। এই উত্তাপটি বিমেটালে স্থানান্তরিত হয়, যা উত্তপ্ত হয়ে উঠলে এটি বাঁকানো হয় কারণ এটি লিনিয়ার প্রসারণের সহগের মধ্যে বৃহত পার্থক্য সহ দুটি মিশ্রণ দিয়ে তৈরি। যখন বিমেটাল একটি নির্দিষ্ট পরিমাণে বাঁকায়, তখন এটি বৈদ্যুতিন চৌম্বকীয় কয়েলকে উত্সাহিত করতে ট্রিগার করবে, যার ফলে যোগাযোগগুলি কাজ করতে এবং মোটরটির বিদ্যুৎ সরবরাহ বন্ধ করে দেবে।

আবেদনের সুযোগ

 তাপীয় ওভারলোড রিলে সাধারণত এসি 50Hz সহ সার্কিটগুলিতে ব্যবহৃত হয়, 660V এর রেটযুক্ত ইনসুলেশন ভোল্টেজ এবং 0.1 ~ 630A এর কারেন্ট এবং এটি মূলত তিন-পর্যায়ের এসি মোটরগুলির ওভারলোড এবং ফেজ ব্রেক সুরক্ষার জন্য ব্যবহৃত হয়। এটি মোটরটির ব্যাপক সুরক্ষা সরবরাহ করতে অভিযোজিত এসি কন্টাক্টর সহ একটি স্টার্টার গঠন করতেও ব্যবহার করা যেতে পারে।

পণ্য বৈশিষ্ট্য

সাধারণ কাঠামো: এই তাপ ওভারলোড রিলে সাধারণত একটি অপেক্ষাকৃত সাধারণ কাঠামোগত নকশা গ্রহণ করে, এটি ইনস্টল করা এবং ব্যবহার করা সহজ করে তোলে।

পূর্ণ-বৈশিষ্ট্যযুক্ত: বেসিক ওভারলোড সুরক্ষা ফাংশন ছাড়াও, এটিতে পর্যায় বিরতি সুরক্ষা এবং তাপমাত্রা ক্ষতিপূরণের কার্যকারিতাও রয়েছে।

স্বল্প ব্যয়: অন্যান্য মোটর সুরক্ষা ডিভাইসের সাথে তুলনা করে, তাপ ওভারলোড রিলে দাম তুলনামূলকভাবে কম, যা ব্যবহারকারীদের ক্রয়ের ব্যয় হ্রাস করে।

স্থিতিশীল অপারেশন পারফরম্যান্স: যেহেতু এটি বিমেটালকে সংবেদনশীল উপাদান হিসাবে গ্রহণ করে, এর অপারেশন পারফরম্যান্স স্থিতিশীল এবং নির্ভরযোগ্য।
