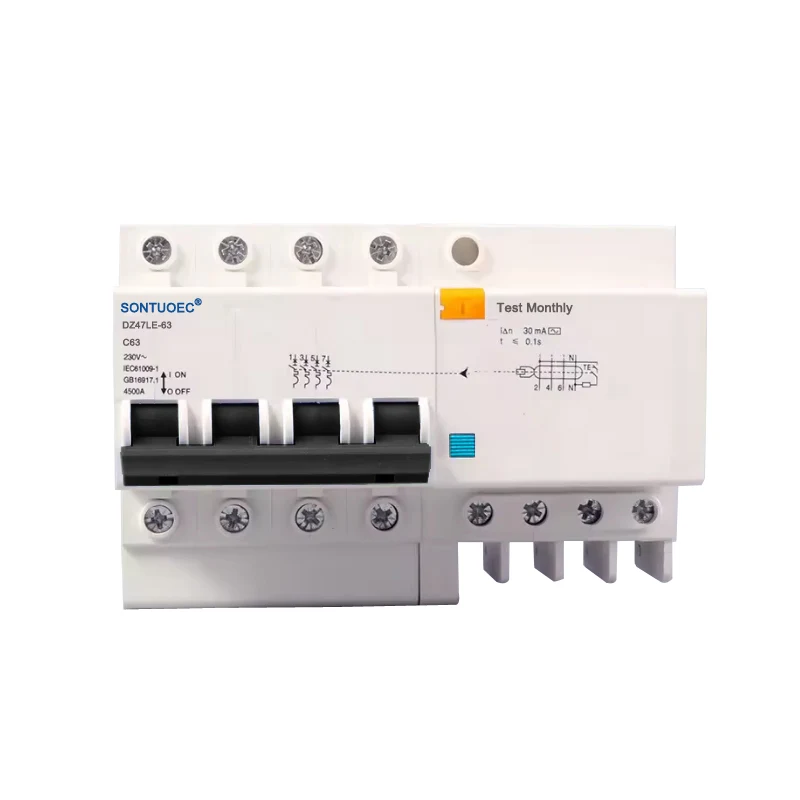

4 পি আরসিবিও এসি টাইপ

অপারেশন নীতি

4 পি আরসিবিও এসি ধরণের অপারেটিং নীতিটি স্রোতের ভেক্টর যোগফল এবং বৈদ্যুতিন চৌম্বকীয় নীতিগুলির উপর ভিত্তি করে। যখন আগুনের সার্কিটের স্রোতগুলি (এল) এবং শূন্য (এন) তারগুলি মাত্রায় সমান হয় না, ট্রান্সফর্মার সার্কিটের প্রাথমিক পাশের স্রোতের ভেক্টর যোগফল শূন্য নয়, যা মাধ্যমিক পাশের কয়েলে একটি প্ররোচিত ভোল্টেজ উত্পন্ন করে। এই প্ররোচিত ভোল্টেজটি বৈদ্যুতিন চৌম্বকীয় রিলে যুক্ত করা হয়, একটি উত্তেজনা প্রবাহ তৈরি করে যা একটি বিপরীত ডেমাগনেটাইজিং শক্তি তৈরি করে। যখন ফল্ট কারেন্টটি আরসিবিওর অপারেটিং বর্তমান মানটিতে পৌঁছায়, তখন এই বিপরীত ডেমাগনেটাইজিং শক্তিটি বৈদ্যুতিন চৌম্বকীয় রিলে ভিতরে আর্মারটি জোয়াল থেকে বিচ্ছিন্ন করে দেবে, অপারেটিং প্রক্রিয়াটিকে কাজ করার জন্য চাপ দেয় এবং ফল্ট কারেন্ট সার্কিটটি কেটে ফেলবে।

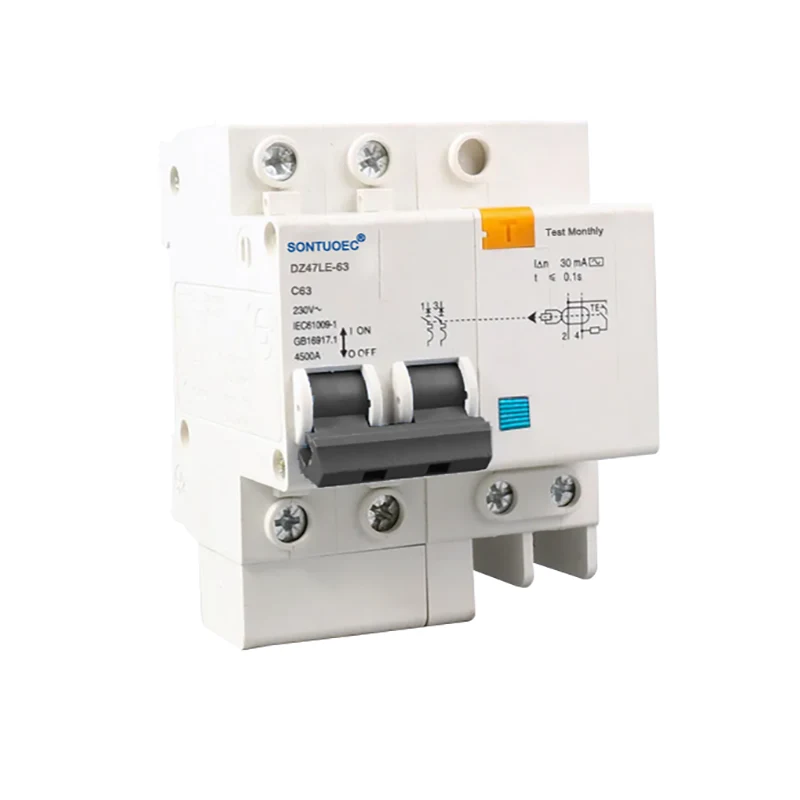

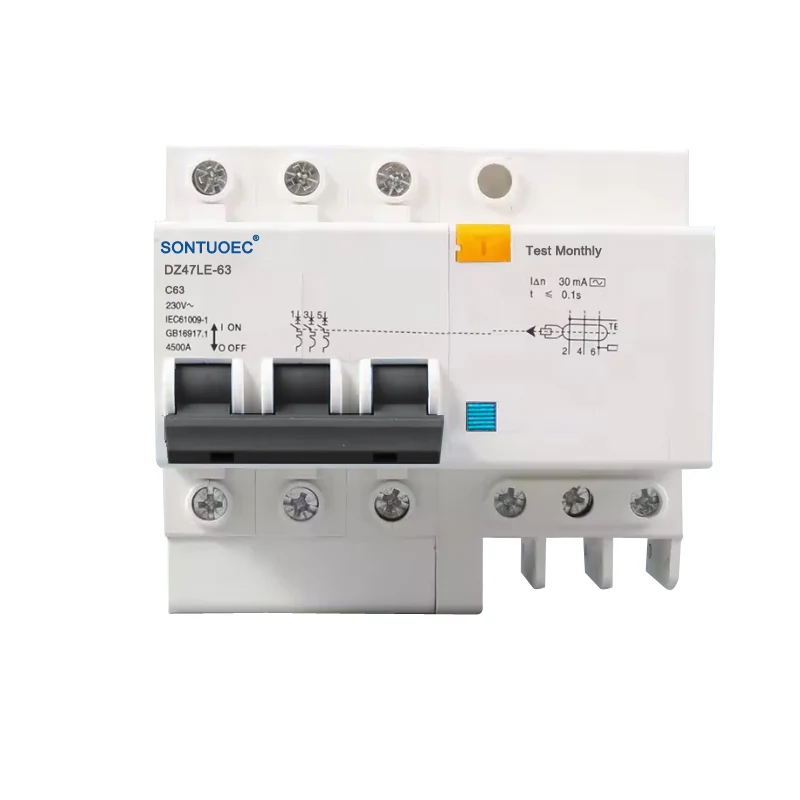

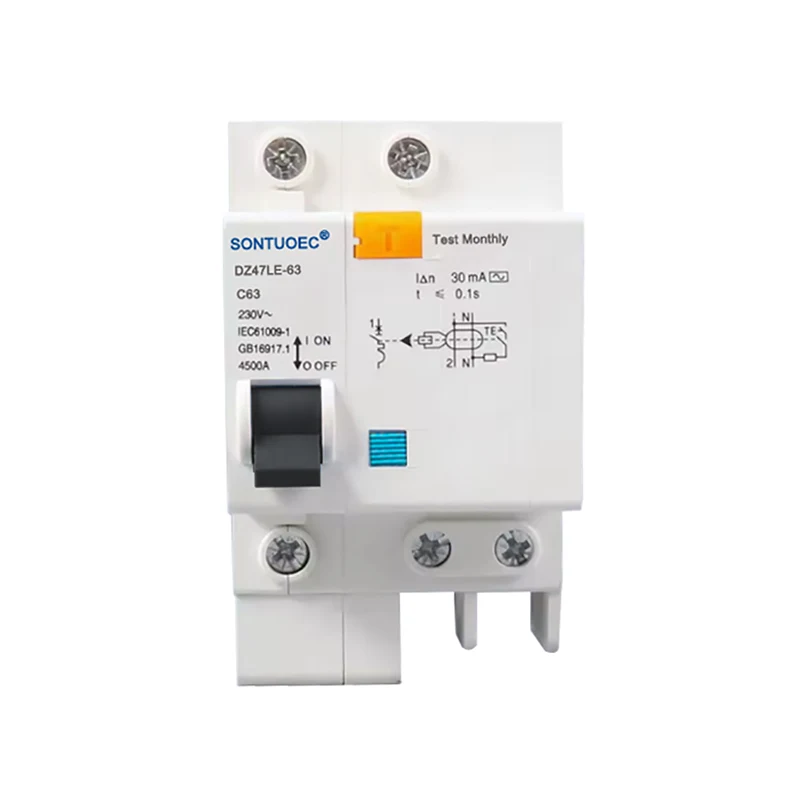

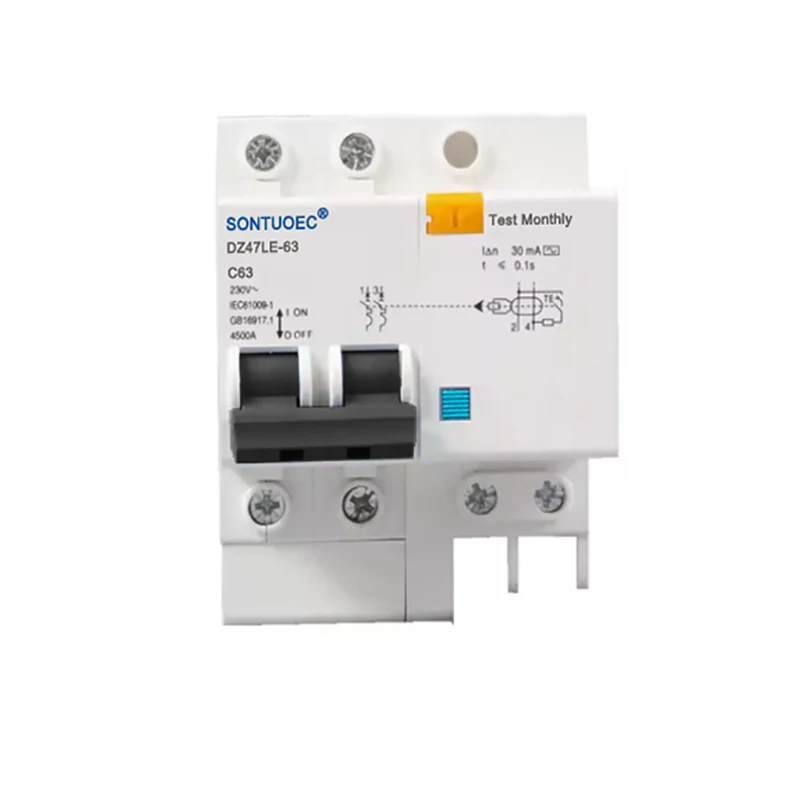

ডিজেড 47 এলইএল -63 সিরিজ বৈদ্যুতিন আর্থ লিকেজ প্রোটেকশন সার্কিট ব্রেকার এসি 50Hz/60Hz এর একক পর্বের আবাসিক সার্কিটের জন্য উপযুক্ত, রেটেড ভোল্টেজ 230V, এবং রেটেড বর্তমান 6 এ ~ 63 এ; এসি 50Hz/60Hz এর তিনটি ফেজ সার্কিটের জন্য 400V। এটি সার্কিট ফর্ম ওভারলোড এবং শর্ট সার্কিট রক্ষা করতে পারে। এই পণ্যটির ছোট ভলিউম, উচ্চ ব্রেকিং ক্ষমতা, লাইভ ওয়্যার এবং জিরো লাইন একই সময়ে কেটে ফেলা হয়, এছাড়াও আগুনের তার এবং শূন্য লাইন সংযুক্ত বিপরীত ক্ষেত্রে বৈদ্যুতিক ফুটো শক থেকে ব্যক্তিকে রক্ষা করে।

এটি স্ট্যান্ডার্ড আইইসি 61009-1, জিবি 16917.1 এর সাথে সামঞ্জস্য করে।

বৈশিষ্ট্য:

1)। বৈদ্যুতিক শক, আর্থ ফল্ট, ফুটো কারেন্টের বিরুদ্ধে সুরক্ষা সরবরাহ করে;

2)। ওভারলোড, শর্ট সার্কিট এবং ওভার-ভোল্টেজের বিরুদ্ধে সুরক্ষা সরবরাহ করে;

3)। ছোট ভলিউম, উচ্চ বিরতি ক্ষমতা; লাইভ ওয়্যার এবং জিরো লাইন একই সময়ে কেটে ফেলা হয়;

4)। ছোট আকার এবং ওজন, সহজ ইনস্টলেশন এবং তারের, উচ্চ এবং টেকসই পারফরম্যান্স

5)। তাত্ক্ষণিক ভোল্টেজ এবং তাত্ক্ষণিক স্রোতের কারণে সৃষ্ট ভুল অপারেশন ট্রিপিংয়ের বিরুদ্ধে সরবরাহ করুন।

বৈশিষ্ট্য এবং সুবিধা

মাল্টি-ফাংশনাল সুরক্ষা: 4 পি আরসিবিও এসি প্রকারটি সার্কিট এবং সরঞ্জামগুলির জন্য বিস্তৃত সুরক্ষা সরবরাহ করতে অবশিষ্টাংশের বর্তমান সুরক্ষা এবং অত্যধিক সুরক্ষা একত্রিত করে।

উচ্চ সংবেদনশীলতা: হঠাৎ প্রয়োগের বিরুদ্ধে অত্যন্ত সংবেদনশীল সুরক্ষা বা অবশিষ্ট সাইনোসয়েডাল এসি কারেন্টের ধীর উত্থানের ফলে ডিকোপলিং নিশ্চিত করে।

প্রয়োগের বিস্তৃত পরিসীমা: ঘরোয়া, শিল্প ও বাণিজ্যিক বিদ্যুৎ বিতরণ সিস্টেমে এসি সার্কিটের জন্য উপযুক্ত, বিশেষত এক-ফায়ার-ওয়ান-জিরো ওয়্যারিংয়ের জন্য।

ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ: যুক্তিসঙ্গত কাঠামোগত নকশা, ইনস্টল করা সহজ এবং একই সাথে রক্ষণাবেক্ষণ এবং ওভারহল চালানো সহজ।

অ্যাপ্লিকেশন পরিস্থিতি

4 পি আরসিবিও এসি প্রকারটি ঘর, অফিস, বাণিজ্যিক প্রাঙ্গণ এবং শিল্প সুবিধাগুলিতে এসি সার্কিট সুরক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়। এটি বিশেষত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা আগুন এবং শূন্য উভয় তারের সুরক্ষার জন্য যেমন আলোকসজ্জা সার্কিট, সকেট সার্কিট এবং মোটরগুলির মতো সরঞ্জাম সুরক্ষার জন্য প্রয়োজনীয়।
