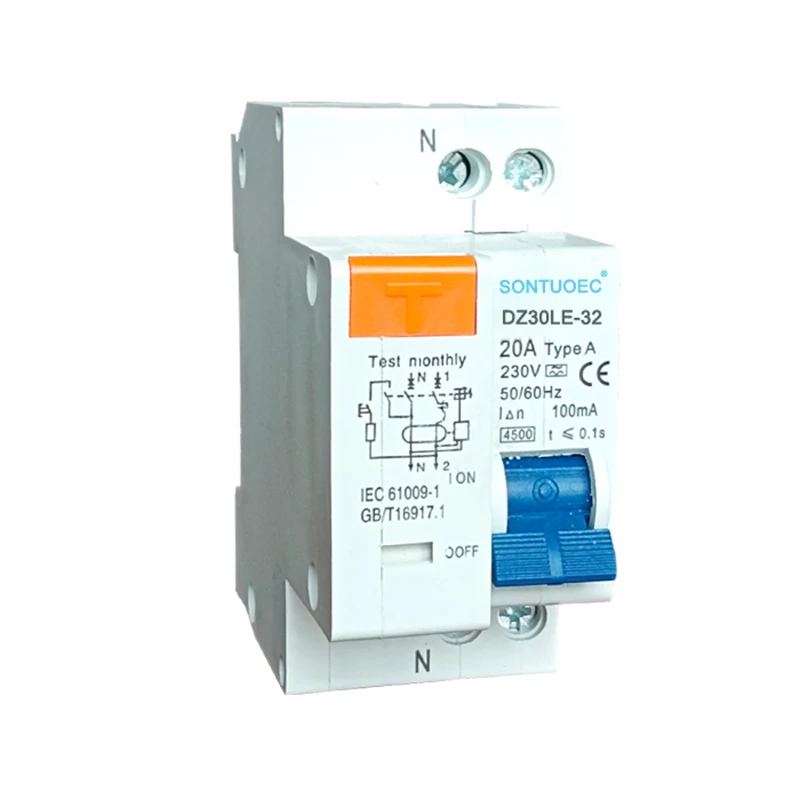

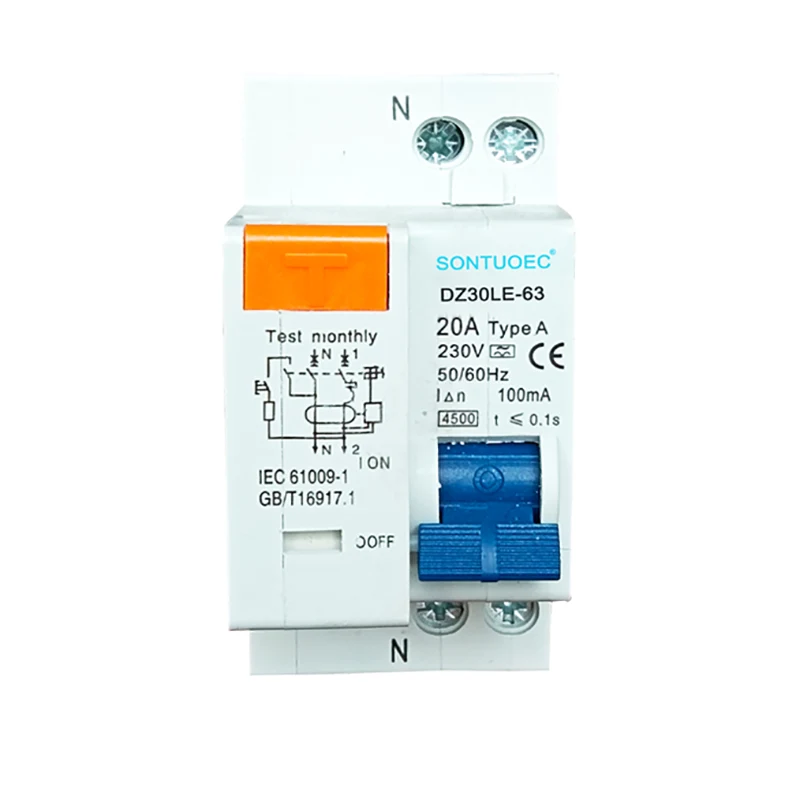

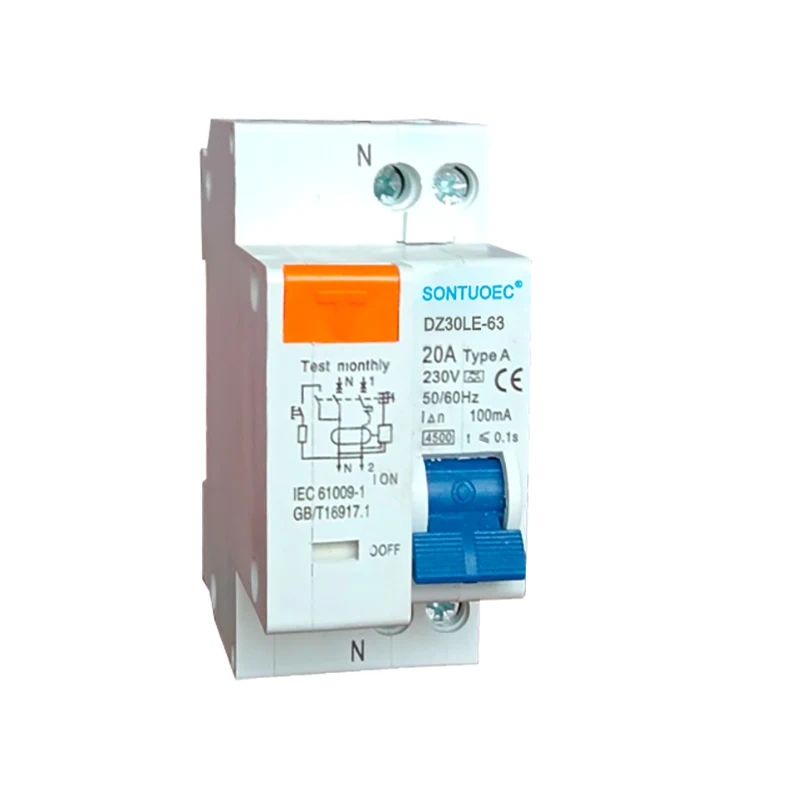

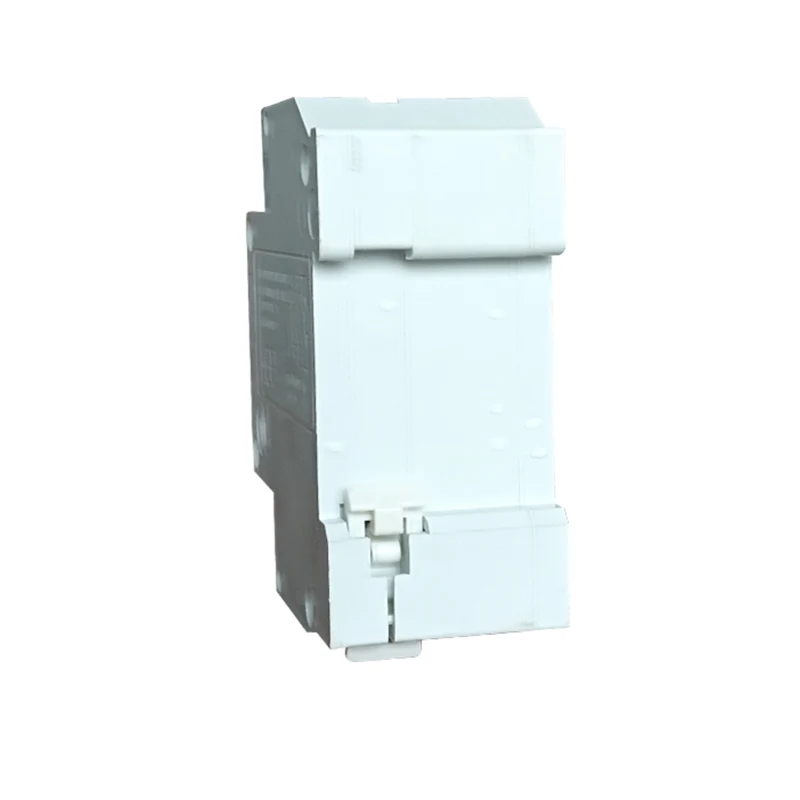

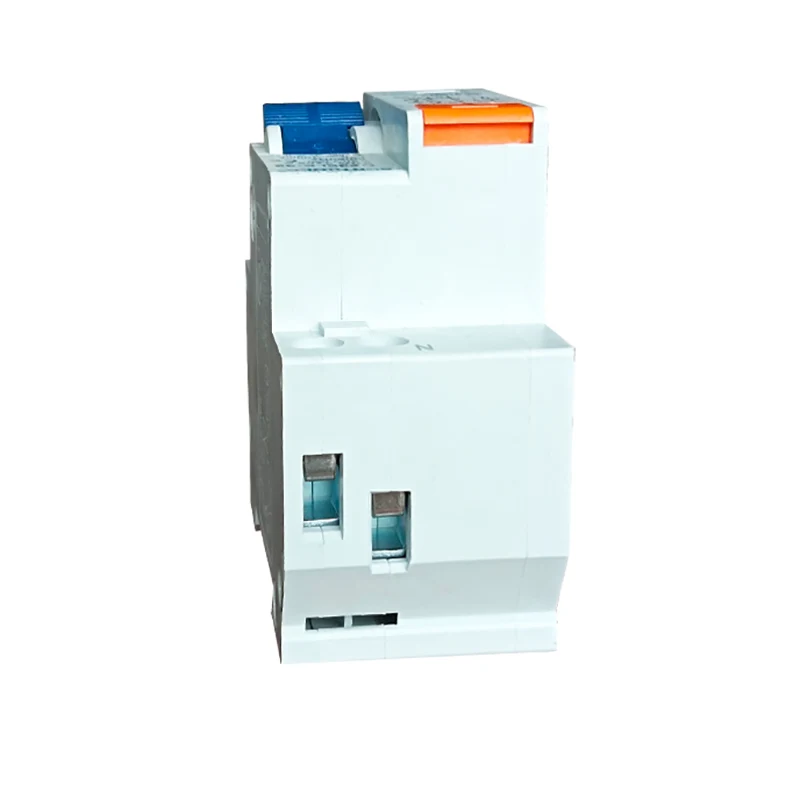

1 পি+এন ইলেকট্রনিক টাইপ আরসিবিও

1 পি+এন ইলেকট্রনিক টাইপ আরসিবোইস একটি বিশেষ ধরণের সার্কিট ব্রেকার যা বৈদ্যুতিন চৌম্বকীয় নীতিটি সার্কিটের অবশিষ্টাংশের বর্তমান (ফুটো কারেন্ট) সনাক্ত এবং কেটে ফেলার জন্য ব্যবহার করে, ফলে বৈদ্যুতিক আগুন এবং ব্যক্তিগত বৈদ্যুতিক শক দুর্ঘটনাগুলি প্রতিরোধ করে। একই সময়ে, এটিতে একটি অতিরিক্ত অতিরিক্ত সুরক্ষা ফাংশনও রয়েছে, যা সার্কিট এবং সরঞ্জামগুলির সুরক্ষা রক্ষার জন্য সার্কিটটি ওভারলোড বা শর্ট-সার্কিট করা হলে স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করতে পারে।

মডেল:DZ30LE-63

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

পণ্যের নাম	ডিজেড 30 এল -63
মডেল	বৈদ্যুতিন প্রকার (এমসিবি+আরসিডি)
মেরু	1 পি+এন	1 পি+এন
রেটেড কারেন্ট (ক)	6 এ, 10 এ, 16 এ, 20 এ, 25 এ, 32 এ, 40 এ, 63 এ
রেটেড শর্তসাপেক্ষ অবশিষ্টাংশ শর্ট সার্কিট বর্তমান	3ka, 4.5ka; 6 কেএ
স্ট্যান্ডার্ড	আইইসি 61009-1
বৈদ্যুতিন-মেশানিকাল সহনশীলতা	4000 এরও বেশি চক্র
রেটেড অবশিষ্টাংশ অপারেটিং কারেন্ট	10 এমএ, 30 এমএ, 100 এমএ, 300 এমএ, 500 এমএ

কাজের নীতি

 অবশিষ্টাংশের বর্তমান সনাক্তকরণ: যখন সার্কিটের অবশিষ্টাংশের বর্তমান থাকে, তখন আরসিবিওতে শূন্য সিকোয়েন্স কারেন্ট ট্রান্সফর্মার এই সংকেতটি সনাক্ত করবে এবং এটিকে প্রক্রিয়াজাতকরণের জন্য বৈদ্যুতিক সংকেততে রূপান্তর করবে।

 সিগন্যাল প্রসেসিং এবং তুলনা: সনাক্ত করা অবশিষ্টাংশের বর্তমান সংকেতটি প্রশস্ত করা হবে, ফিল্টার করা হবে এবং প্রক্রিয়াজাত করা হবে এবং তারপরে প্রিসেট অ্যাকশন বর্তমান মানের সাথে তুলনা করা হবে।

Trip ট্রিপিং অ্যাকশন: যখন অবশিষ্টাংশের বর্তমানটি প্রিসেট অ্যাকশন বর্তমান মান পৌঁছায় বা ছাড়িয়ে যায়, তখন আরসিবিও মূল সার্কিট শক্তি কেটে ফেলার জন্য ট্রিপিং প্রক্রিয়াটিকে ট্রিগার করবে।

বৈশিষ্ট্য এবং সুবিধা

 বৈদ্যুতিন চৌম্বকীয় নীতি: অবশিষ্টাংশের বর্তমান সনাক্তকরণের জন্য বৈদ্যুতিন চৌম্বকীয় নীতিটি ব্যবহার করে এটি উচ্চ সংবেদনশীলতা এবং দ্রুত প্রতিক্রিয়া গতি দ্বারা চিহ্নিত করা হয়।

 মাল্টি-ফাংশনাল সুরক্ষা: অবশিষ্টাংশের বর্তমান সুরক্ষা ফাংশন ছাড়াও এটির অতিরিক্ত সুরক্ষা ফাংশনও রয়েছে, যা সার্কিট এবং সরঞ্জামগুলির সুরক্ষা ব্যাপকভাবে সুরক্ষা দিতে পারে।

Safe নিরাপদ এবং নির্ভরযোগ্য: আরসিবিও উন্নত বৈদ্যুতিন উপাদানগুলি গ্রহণ করে এবং রিলিজ মেকানিজম গ্রহণ করে, যার উচ্চ নির্ভরযোগ্যতা এবং সুরক্ষা রয়েছে।

Instally ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ: আরসিবিওর কাঠামো যুক্তিসঙ্গতভাবে ডিজাইন করা, ইনস্টল করা সহজ এবং একই সাথে রক্ষণাবেক্ষণ এবং ওভারহল চালানো সহজ।

এই 1 পি+এন ইলেকট্রনিক টাইপ আরসিবিও ফাংশন সার্কিট ব্রেকার এবং অবশিষ্টাংশের বর্তমান ডিভাইসের সংমিশ্রণ হিসাবে, যা ওভার-কারেন্ট, শর্ট সার্কিট, আর্থ ফল্ট কারেন্টের কারণে মানুষকে বৈদ্যুতিক ত্রুটি থেকে রক্ষা করে। এটি সর্বাধিক শর্ট সার্কিট বর্তমান 32 এ বা 63 এ পর্যন্ত স্ব-সুরক্ষা। এবং স্ট্যান্ডার্ড আইইসি/এন 61009.1 মেনে চলুন।

1. পৃথিবীর ত্রুটি/ফাঁস বর্তমান এবং বিচ্ছিন্নতার কার্যকারিতা থেকে সুরক্ষা প্রদান

2. উচ্চ শর্ট সার্কিট বর্তমান ক্ষমতা সহ্য

3. টার্মিনাল এবং পিন/কাঁটাচামচ টাইপ বাসবার সংযোগে আবেদনযোগ্য

4। আঙুল সুরক্ষিত সংযোগ টার্মিনাল দিয়ে সজ্জিত

5. যখন পৃথিবীর ত্রুটি/ফুটো বর্তমান ঘটে এবং রেটযুক্ত সংবেদনশীলতা ছাড়িয়ে যায় তখন সার্কিটটি অ্যাটম্যাটিকভাবে সংযোগ বিচ্ছিন্ন করুন

Power। বিদ্যুৎ সরবরাহ এবং লাইন ভোল্টেজের নির্ভরশীল এবং বাহ্যিক হস্তক্ষেপ, ভোল্টেজের ওঠানামা থেকে মুক্ত।
