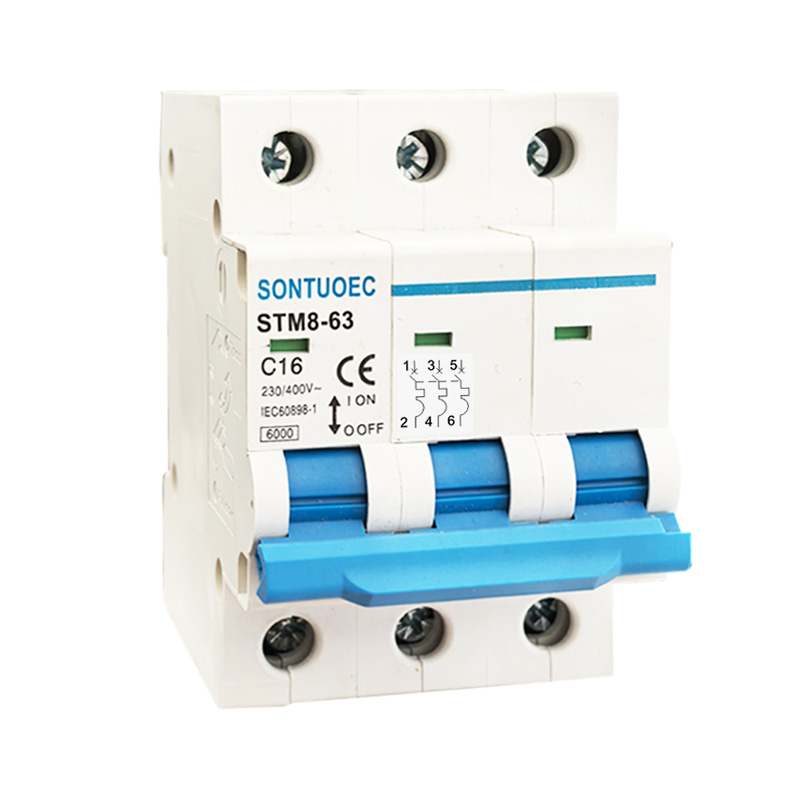

এসটিএম 8-63 মিনিয়েচার সার্কিট ব্রেকার 6 কেএ 1 পি 2 পি 3 পি 4 পি 16 এ 230/400 ভি

সোন্টুয়েক হ'ল চীনা সরবরাহকারী/নির্মাতাদের মধ্যে একটি যা বিভিন্ন ছোট বৈদ্যুতিক সরঞ্জামের উত্পাদন বিশেষজ্ঞ এসটিএম 8-63 মিনিয়েচার সার্কিট ব্রেকার 6 কেএ 1 পি 2 পি 3 পি 4 পি 16 এ 230/400V এর কাঠামোর উন্নত, পারফরম্যান্স নির্ভরযোগ্য, ব্রেকিং ক্ষমতা ক্ষমতা উচ্চ, উপস্থিতি উচ্চতর, উপস্থিতি এবং এর শেল এবং অংশগুলি প্রভাবগুলির সাথে উপাদানগুলির সাথে তৈরি করা হয়েছে, এর বৈশিষ্ট্য রয়েছে। এটি এসি 50/60Hz এর পাওয়ার সিস্টেমের জন্য উপযুক্ত, 230/400V এর রেটযুক্ত ভোল্টেজ এবং বর্তমান 63 এ পর্যন্ত রেটেড। এটি মূলত আলোকসজ্জা, বিদ্যুৎ বিতরণ এবং ওভারলোড এবং সরঞ্জামগুলির শর্ট সার্কিট সুরক্ষার জন্য অফিস বিল্ডিং, আবাসে প্রয়োগ করা হয়। সাধারণত, এটি পাওয়ার সিস্টেমের ঘন ঘন স্থানান্তর হিসাবেও ব্যবহার করা যেতে পারে। এটি আইইসি 60898-1 মানগুলির সাথে সামঞ্জস্য করে।

মডেল:STM8-63

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

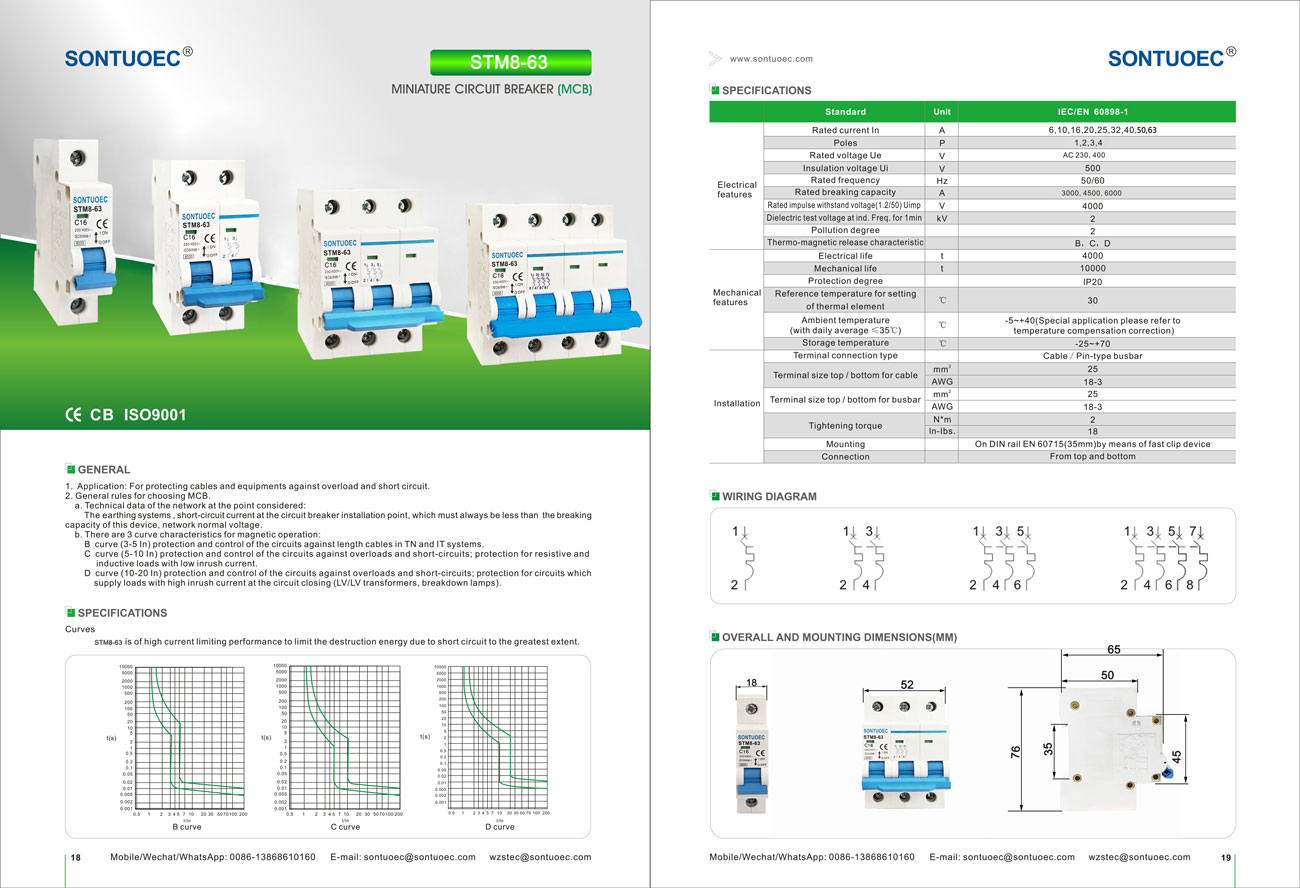

স্পেসিফিকেশন:

	স্ট্যান্ডার্ড		আইইসি/এন 60898-1
বৈদ্যুতিক বৈশিষ্ট্য	রেট কারেন্ট ইন	A	1,2,4,6,10,16,20,25,32,40,50,63
	খুঁটি	P	1,2,3,4
	রেটেড ভোল্টেজ ইউ	V	এসি 230, 400
	ইনসুলেশন ভোল্টেজ ইউআই	V	500
	রেটযুক্ত ফ্রিকোয়েন্সি	এইচজেড	50/60
	রেট ব্রেকিং ক্ষমতা	A	3000, 4500, 6000
	রেটেড ইমালস সহ্য ভোল্টেজ (1.2/50) ইউআইএমপি	V	4000
	Ind.freq. এর জন্য 1 মিনিটের জন্য ডাইলেট্রিক টেস্ট ভোল্টেজ	কেভি	2
	দূষণ ডিগ্রি		2
	থার্মো-ম্যাগনেটিক রিলিজ বৈশিষ্ট্য		বি, সি, ডি
যান্ত্রিক বৈশিষ্ট্য	বৈদ্যুতিক জীবন	t	4000
	যান্ত্রিক জীবন	t	10000
	সুরক্ষা ডিগ্রি		আইপি 20
	সেটিংয়ের জন্য রেফারেন্স তাপমাত্রা	º সি	30
	তাপ উপাদান	º সি	30
	পরিবেষ্টিত তাপমাত্রা	º সি	-5 ~+40 (বিশেষ আবেদন দয়া করে দেখুন
	(দৈনিক গড় ≤35ºC সহ)	º সি	তাপমাত্রা ক্ষতিপূরণ সংশোধন)
	স্টোরেজ তাপমাত্রা	º সি	-25 ~+70
ইনস্টলেশন	টার্মিনাল সংযোগের ধরণ		কেবল/পিন-টাইপ বাসবার
	তারের জন্য টার্মিনাল আকার শীর্ষ/নীচে	মিমি²	25
	তারের জন্য টার্মিনাল আকার শীর্ষ/নীচে	এডাব্লুজি	18 ই মার্চ
	থার্মিনাল আকার শীর্ষ/নীচে জন্য বাসবার	মিমি²	25
	থার্মিনাল আকার শীর্ষ/নীচে জন্য বাসবার	এডাব্লুজি	18 ই মার্চ
	শক্ত করে টর্ক	N^*m	2
	শক্ত করে টর্ক	ইন-এলবিএস	18
	মাউন্টিং		চালু ডিআইএন রেল এন 60715 (35 মিমি) দ্রুত ক্লিপ ডিভাইসের মাধ্যমে
	সংযোগ		থেকে শীর্ষ এবং নীচে

এসটিবি 1-63 মিনিয়েচার সার্কিট ব্রেকারের প্রধান কার্যাদি

1. ওভারলোড সুরক্ষা: যখন সার্কিটের স্রোত এমসিবির রেটেড মানকে ছাড়িয়ে যায়, তখন এসটিএম 8-63 মিনিয়েচার সার্কিট ব্রেকার 6 কেএ 1 পি 2 পি 3 পি 4 পি 4 পি 16 এ 230/400V স্বয়ংক্রিয়ভাবে সার্কিট এবং সরঞ্জামগুলি অতিরিক্ত উত্তাপ থেকে রোধ করতে সময়ের মধ্যে সার্কিটটি কেটে ফেলবে।

২. শোর্ট-সার্কিট সুরক্ষা: যখন সার্কিটের মধ্যে একটি শর্ট সার্কিট দেখা দেয়, এসটিবি 1-63 মিনিয়েচার সার্কিট ব্রেকার উইলটি সার্কিট এবং সরঞ্জামগুলিকে ক্ষতিগ্রস্থ করতে বাধা দেওয়ার জন্য অবিলম্বে সার্কিটটি কেটে দেয়।

৩. লিকেজ সুরক্ষা (কিছু এমসিবিগুলির এই ফাংশন রয়েছে): ফুটো সুরক্ষা সহ এমসিবিগুলির জন্য, যখন সার্কিটটিতে ফুটো হয়, এসটিবি 1-63 মিনিয়েচার সার্কিট ব্রেকারওয়েল ব্যক্তিগত সুরক্ষা রক্ষার জন্য দ্রুত সার্কিটটি কেটে দেয়।

এমসিবিএস অপারেশন নীতি

এমসিবিগুলিতে সাধারণত ভিতরে একটি তাপীয় চৌম্বকীয় বা বৈদ্যুতিন ট্রিপ ডিটেক্টর থাকে যা সার্কিটের বর্তমানের পরিবর্তনগুলি সনাক্ত করতে ব্যবহৃত হয়। যখন স্রোতটি অস্বাভাবিক হয়, তখন স্ট্রাইকার এমসিবির ট্রিপিং প্রক্রিয়াটি ট্রিগার করে, যার ফলে এসটিবি 1-63 মিনিয়েচার সার্কিট ব্রেকার্টো দ্রুত সার্কিটটি কেটে দেয়।

1. তাপীয় চৌম্বকীয় স্ট্রাইকার: এটি যখন ট্রিপিংয়ের ট্রিগার করতে বর্তমান কন্ডাক্টরের মাধ্যমে চলে যায় তখন এটি উত্পন্ন তাপটি ব্যবহার করে। যখন স্রোত খুব বড় হয়, কন্ডাক্টর উত্তপ্ত হয়ে ওঠে, তাপীয় চৌম্বকীয় স্ট্রাইকারের অভ্যন্তরে দ্বিপদী হয়ে ওঠে, এইভাবে ট্রিপিং প্রক্রিয়াটিকে ট্রিগার করে।

২. বৈদ্যুতিন স্ট্রাইকার: এটি বর্তমান পরিবর্তনগুলি সনাক্ত করতে এবং ট্রিপিং ব্যবস্থার ক্রিয়া নিয়ন্ত্রণ করতে বৈদ্যুতিন উপাদানগুলি ব্যবহার করে। যখন কোনও অস্বাভাবিক স্রোত সনাক্ত করা হয়, তখন বৈদ্যুতিন স্ট্রাইকার সার্কিটটি কেটে ফেলার জন্য ট্রিপিং ব্যবস্থায় একটি সংকেত প্রেরণ করে।

এমসিবির প্রয়োগের পরিস্থিতি

এমসিবিগুলি অস্বাভাবিক স্রোতের কারণে ক্ষতি থেকে সার্কিট এবং সরঞ্জামগুলি সুরক্ষার জন্য আবাসিক, বাণিজ্যিক এবং শিল্প অঞ্চলে বৈদ্যুতিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি সাধারণত বিতরণ বাক্স, সুইচবোর্ড বা নিয়ন্ত্রণ ক্যাবিনেটগুলিতে ইনস্টল করা হয় এবং একটি সার্কিটের প্রধান স্যুইচ বা শাখা সুইচ হিসাবে ব্যবহৃত হয়।

এমসিবি নির্বাচন এবং ইনস্টলেশন

1. নির্বাচন: এমসিবি নির্বাচন করার সময় আপনাকে সার্কিটের রেটেড কারেন্ট, ভোল্টেজ স্তর, সুরক্ষা বৈশিষ্ট্য এবং ফুটো সুরক্ষা প্রয়োজন কিনা তা বিবেচনা করতে হবে। স্থানীয় বৈদ্যুতিক সুরক্ষা মান এবং বিধিগুলি সহ নির্বাচিত এসটিবি 1-63 মিনিয়েচার সার্কিট ব্রেকার কমপ্লিজগুলি নিশ্চিত করাও গুরুত্বপূর্ণ।

2. ইনস্টলেশন: এসটিএম 8-63 মিনিয়েচার সার্কিট ব্রেকার 6 কেএ 1 পি 2 পি 3 পি 4 পি 16 এ 230/400V একটি শুকনো, বায়ুচলাচল পরিবেশে ক্ষয়কারী গ্যাসগুলি মুক্ত ইনস্টল করা উচিত এবং এটি সঠিকভাবে এবং সুরক্ষিতভাবে তারযুক্ত রয়েছে তা নিশ্চিত করা উচিত। ইনস্টলেশন চলাকালীন, প্রাসঙ্গিক বৈদ্যুতিক সুরক্ষা বিধিমালা এবং অপারেটিং পদ্ধতিগুলি পর্যবেক্ষণ করা উচিত।
