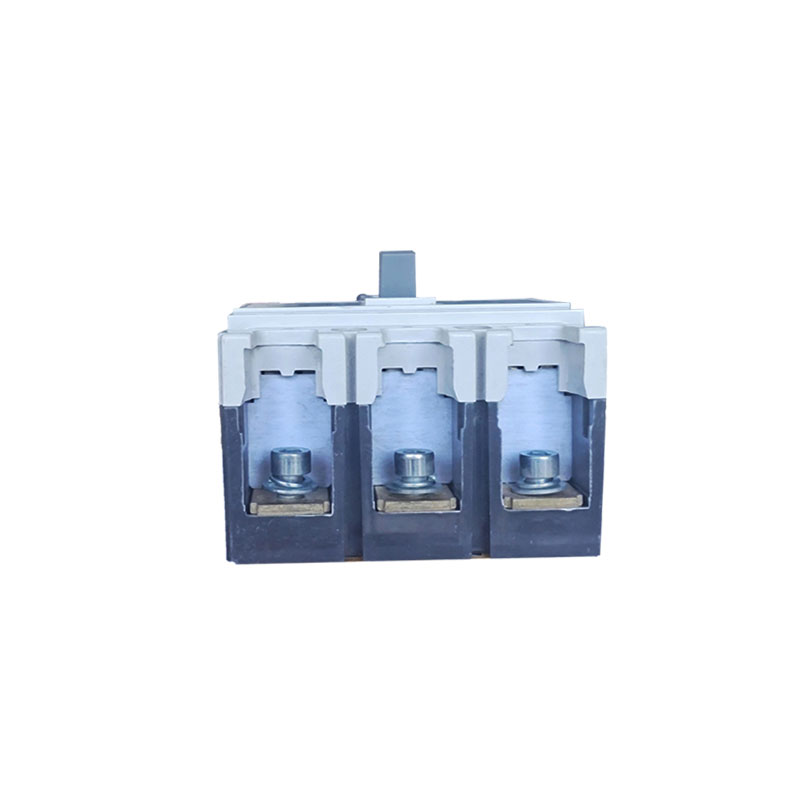

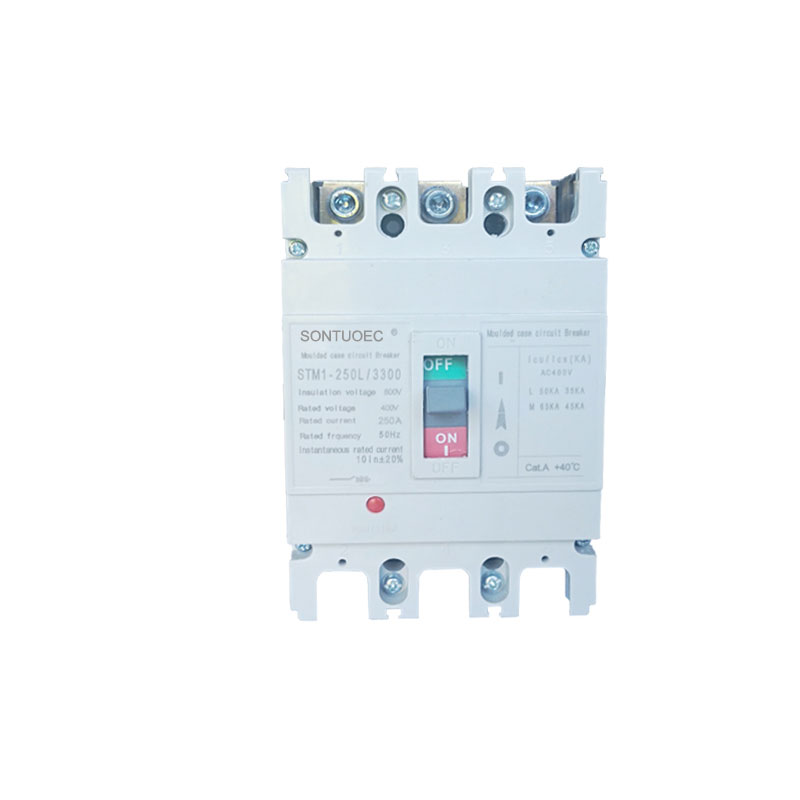

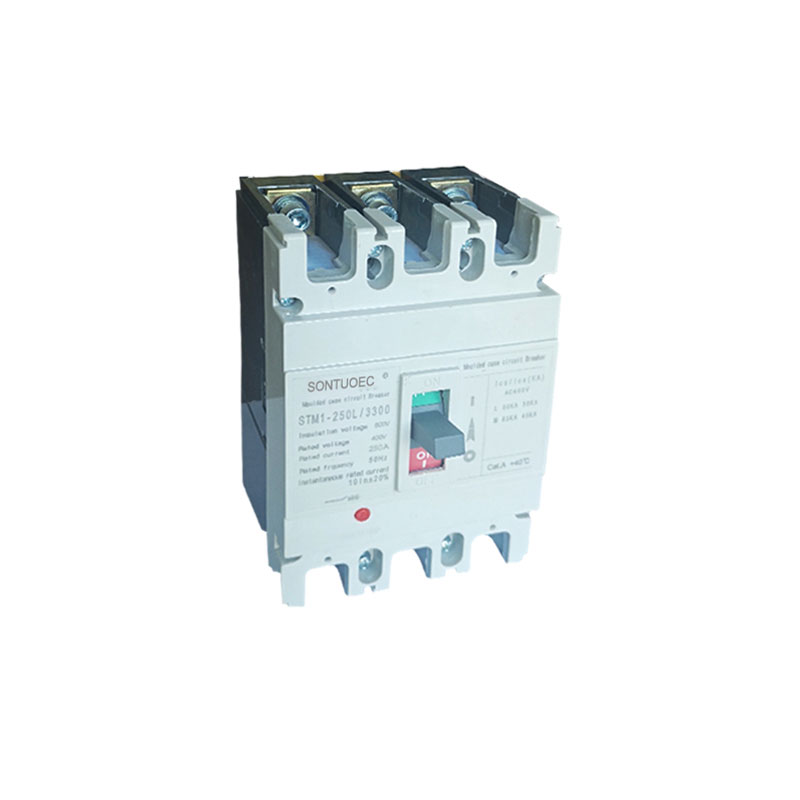

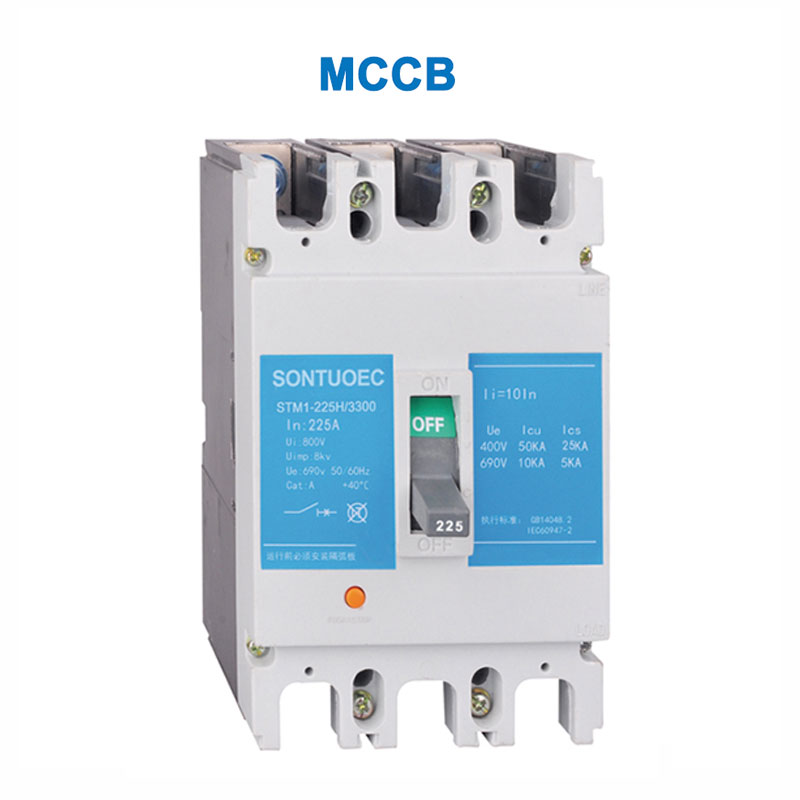

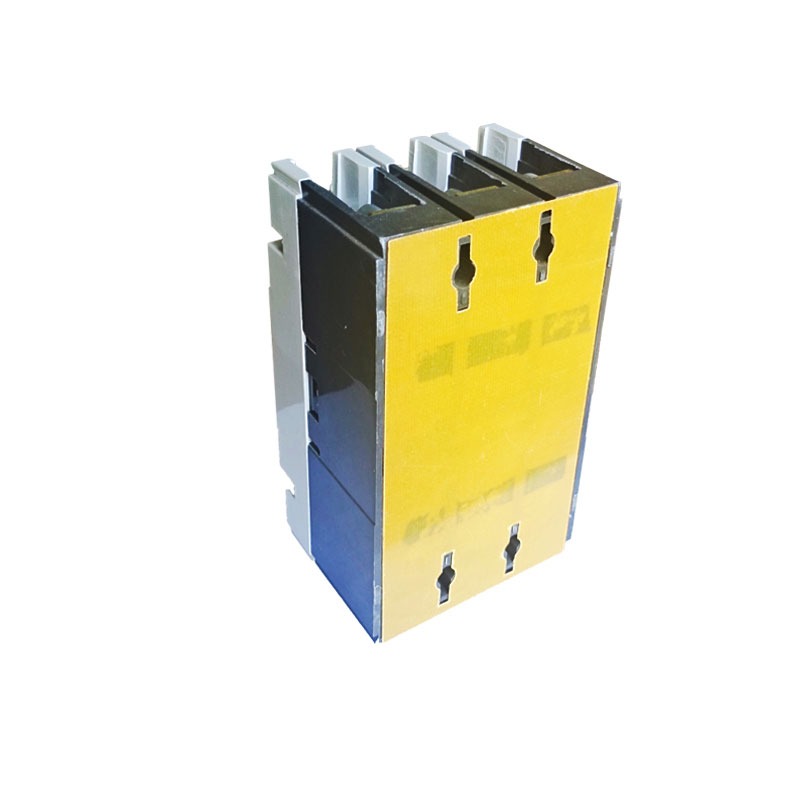

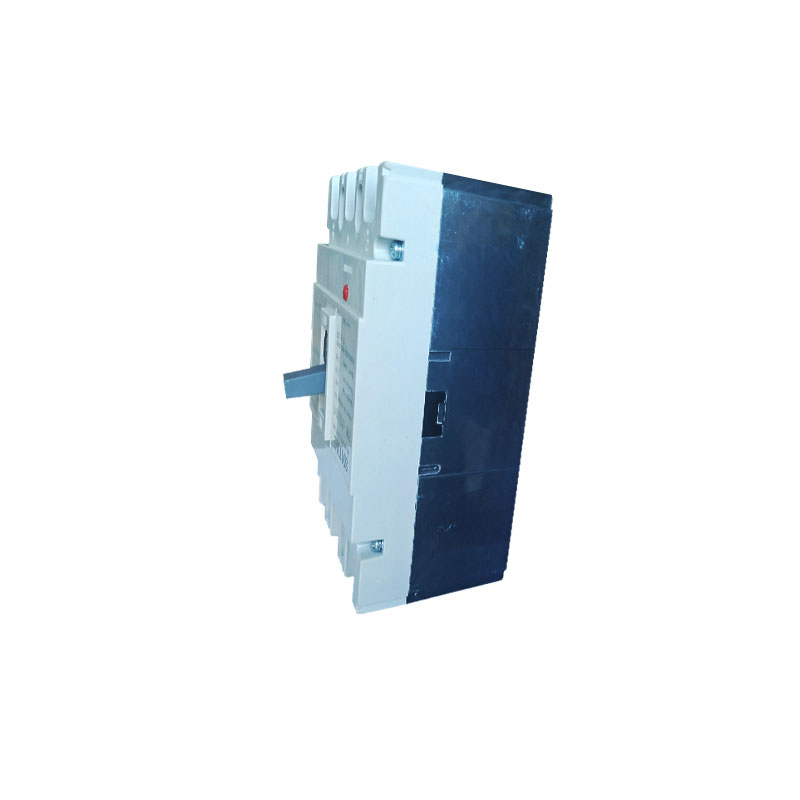

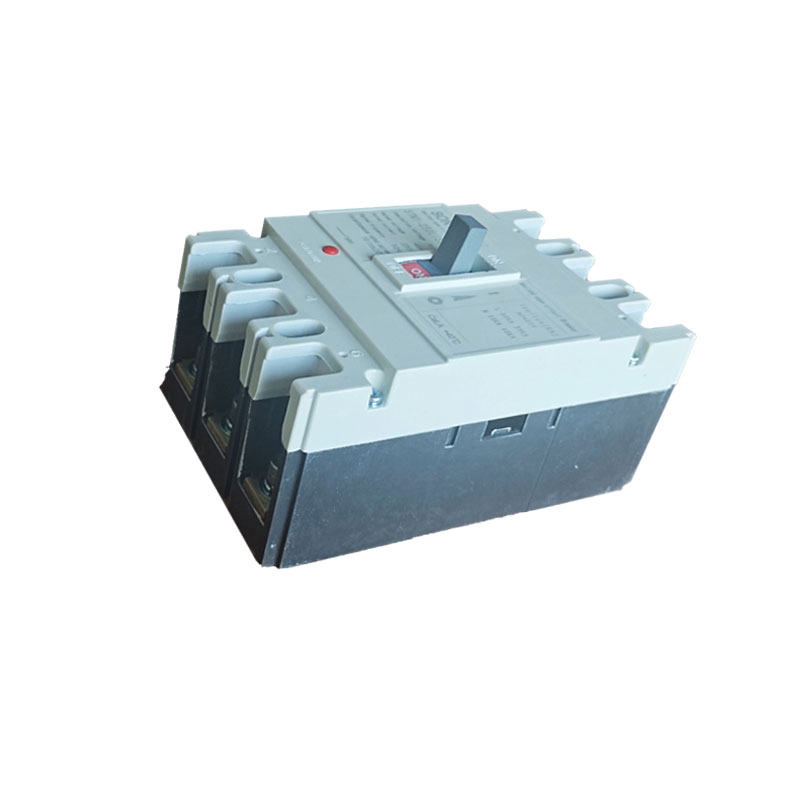

এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকার, এমসিসিবি, পুরো নামটি ছাঁচযুক্ত কেস সার্কিট ব্রেকার। এটি ওভারলোড, শর্ট-সার্কিট এবং আন্ডারভোল্টেজ সুরক্ষা সহ একটি বৈদ্যুতিক সুরক্ষা ডিভাইস, যা শিল্প, বাণিজ্যিক এবং আবাসিক অঞ্চলে বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয় st এসটিএম 1 ed এর কার্যকরী নীতি, বৈশিষ্ট্য, অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচন এবং ইনস্টলেশন পদ্ধতিগুলি বোঝার মাধ্যমে আপনি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ অপারেশন নিশ্চিত করতে এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি আরও ভালভাবে ব্যবহার এবং বজায় রাখতে পারেন।
স্পেসিফিকেশন
প্রকার | ফ্রেম কারেন্ট (এলএনএম) | রেটেড কারেন্ট (ক) | রেটযুক্ত ওয়ার্কিং ভোল্টেজ (ভি) | রেটেড ইনসুলেশন ভোল্টেজ | সংক্ষিপ্ত-সার্কিট ব্রেকিং অ্যাবিটিটি কেএ 400 ভি সীমাবদ্ধ রেটেড | রেটযুক্ত ওপারেটিং শর্ট সার্কিট ব্রেকার ক্ষমতা কেএ 400 ভি | আউটলাইন মাত্রা |
মাউন্টিং
মাত্রা
|
||||
L | ডাব্লু 3 পি/4 পি | H | A | B | 4-ডি | |||||||
STM1-63 l | 63 |
(6), 10,16,20,25,32,
40,50,63
|
এসি 400 ভি | 500 ভি | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 মি | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
এসি 400 ভি | 500 ভি | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100 মি | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 এইচ | 85 | 85 | ||||||||||
STM1-160 এল। | 160 | 100,125,140,160 | এসি 400 ভি | 690 ভি | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160 মি | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200,225
|
এসি 400 ভি | 690 ভি | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225 মি | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225,250,315,350,
400
|
এসি 400 ভি | 690 ভি | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400 মি | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400,500,630 | এসি 400 ভি | 690 ভি | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630 মি | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800 মি | 800 | 630,700,800 | এসি 400 ভি | 690 ভি | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলির প্রধান ফাংশন
ওভারলোড সুরক্ষা: সার্কিটের স্রোত যখন এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলির রেটেড মানকে ছাড়িয়ে যায়, তখন সার্কিট এবং সরঞ্জামগুলিকে অতিরিক্ত উত্তাপ থেকে রোধ করতে এটি একটি নির্দিষ্ট সময়ের মধ্যে স্বয়ংক্রিয়ভাবে সার্কিটটি কেটে ফেলবে, এইভাবে আগুন এবং ক্ষতি এড়ানো।
শর্ট সার্কিট সুরক্ষা: যখন কোনও সার্কিটের মধ্যে একটি শর্ট সার্কিট ঘটে তখন এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি সার্কিট এবং সরঞ্জামগুলির গুরুতর ক্ষতি হতে থেকে শর্ট সার্কিটের প্রবাহকে রোধ করতে দ্রুত সার্কিটটি কেটে ফেলবে।
আন্ডারভোল্টেজ সুরক্ষা (কিছু এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলির এই ফাংশন রয়েছে): যখন বিদ্যুৎ সরবরাহের ভোল্টেজ একটি নির্দিষ্ট স্তরে হ্রাস করা হয়, তখন এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি কম ভোল্টেজের অধীনে অপারেশনের কারণে সরঞ্জামগুলি ক্ষতিগ্রস্থ বা ত্রুটি থেকে রোধ করতে সার্কিটটি কেটে ফেলবে।
এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলিতে সার্কিটের বর্তমান এবং ভোল্টেজ পরিবর্তনগুলি সনাক্ত করতে একটি অভ্যন্তরীণ তাপীয় চৌম্বক বা বৈদ্যুতিন ট্রিপ ডিটেক্টর রয়েছে। যখন বর্তমান বা ভোল্টেজ অস্বাভাবিক হয়, তখন স্ট্রাইকার এসটিএম 1 ed ালাই কেস সার্কিট ব্রেকারগুলির ট্রিপিং প্রক্রিয়াটি ট্রিগার করে, এটি দ্রুত সার্কিটটি কেটে ফেলতে পারে।
১. তাপীয় চৌম্বকীয় ট্রিপার: যখন বর্তমান কোনও কন্ডাক্টরের মাধ্যমে ট্রিগার ট্রিগার করার জন্য এটি উত্পন্ন তাপটি ব্যবহার করে। যখন স্রোত খুব বেশি থাকে, কন্ডাক্টর উত্তপ্ত হয়ে ওঠে, তাপীয় চৌম্বকীয় স্ট্রাইকারের অভ্যন্তরে দ্বিপদী হয়ে ওঠে, এইভাবে ট্রিপিং প্রক্রিয়াটিকে ট্রিগার করে।
২. বৈদ্যুতিন স্ট্রাইকার: এটি বর্তমান এবং ভোল্টেজের পরিবর্তনগুলি সনাক্ত করতে এবং ট্রিপিং ব্যবস্থার ক্রিয়া নিয়ন্ত্রণ করতে বৈদ্যুতিন উপাদানগুলি ব্যবহার করে। যখন কোনও অস্বাভাবিকতা সনাক্ত করা হয়, তখন বৈদ্যুতিন স্ট্রাইকার সার্কিটটি কেটে ফেলার জন্য ট্রিপিং ব্যবস্থায় একটি সংকেত প্রেরণ করে।
উচ্চ ব্রেকিং ক্ষমতা: এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলিতে উচ্চ শর্ট-সার্কিট ব্রেকিং ক্ষমতা রয়েছে, যা একটি শর্ট সার্কিট ঘটে যখন সার্কিটটি দ্রুত কেটে ফেলতে পারে এবং সার্কিট এবং সরঞ্জামগুলির সুরক্ষা রক্ষা করে।
একাধিক সুরক্ষা ফাংশন: বেসিক ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা ফাংশন ছাড়াও কিছু এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলিতে অতিরিক্ত ক্রিয়াকলাপ যেমন আন্ডারভোল্টেজ সুরক্ষা এবং গ্রাউন্ড ফল্ট সুরক্ষা রয়েছে।
ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ: এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি সাধারণত মডুলারাইজড ডিজাইন গ্রহণ করে, যা ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ এবং বিভিন্ন বিদ্যুৎ বিতরণ সিস্টেমের জন্য উপযুক্ত।
উচ্চ নির্ভরযোগ্যতা: এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ অপারেশন নিশ্চিত করার জন্য উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতার জন্য কঠোরভাবে পরীক্ষা করা হয়েছে এবং প্রত্যয়িত হয়েছে।
এসটিএম 1 ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলি কোনও সার্কিটের মূল স্যুইচ বা শাখা সুইচ হিসাবে শিল্প, বাণিজ্যিক এবং আবাসিক খাতে বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়। এগুলি সাধারণত অস্বাভাবিক স্রোত এবং ভোল্টেজের কারণে ক্ষতি থেকে সার্কিট এবং সরঞ্জামগুলি সুরক্ষার জন্য বিতরণ বাক্স, বিতরণ ক্যাবিনেট বা নিয়ন্ত্রণ ক্যাবিনেটে ইনস্টল করা হয়।
