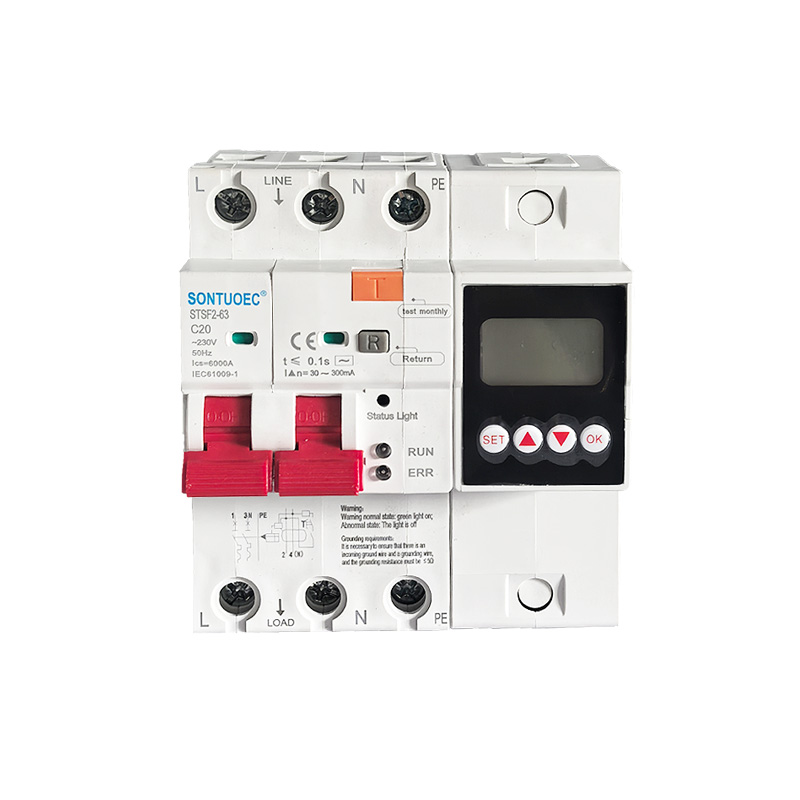

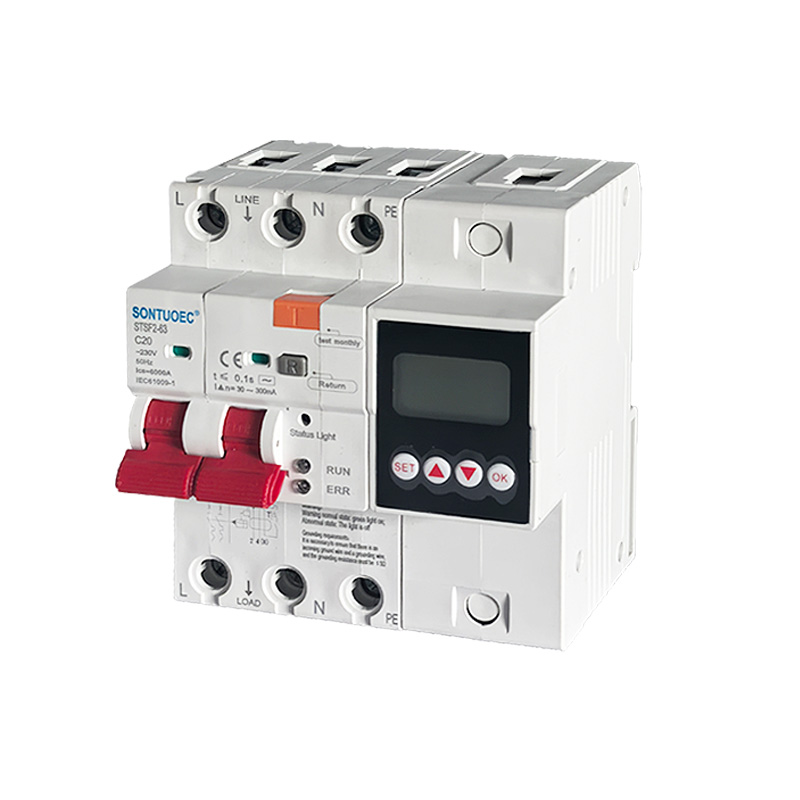

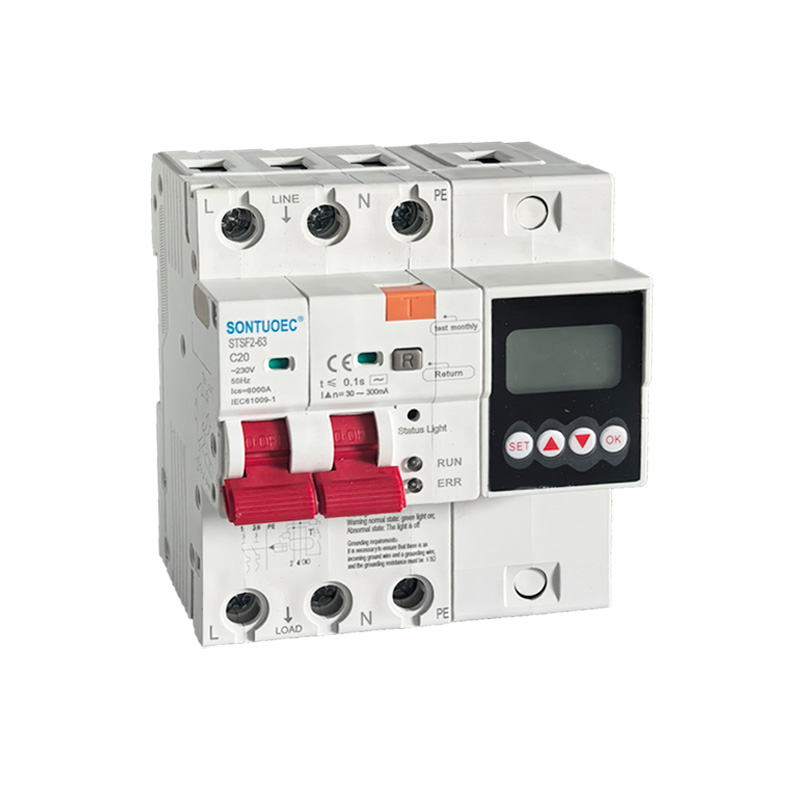

বুদ্ধিমান নিমজ্জন বিরোধী বৈদ্যুতিক শক লিকেজ প্রটেক্টর 220V এয়ার সার্কিট ব্রেকার

STSF2-63/100 100A 2p 4p Multifunctional RCBO AC 50/60Hz এর জন্য উপযুক্ত, 230V-400V এর ভোল্টেজ এবং 100A রেটেড কারেন্ট সহ সার্কিটে রেট করা হয়, যখন এপারসন বিদ্যুৎস্পৃষ্ট হয় বা পাওয়ার গ্রিড লিক হয়। যখন ফুটো, ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সেট মানগুলিতে পৌঁছায়, তখন অবশিষ্ট বর্তমান সার্কিট ব্রেকার খুব অল্প সময়ের মধ্যে দ্রুত বিদ্যুৎ সরবরাহ বন্ধ করে দিতে পারে। যখন অবশিষ্ট বর্তমান সার্কিট ব্রেকারের পর্যবেক্ষণ তাপমাত্রা সেট মান পৌঁছে, পর্যবেক্ষণ গ্রাউন্ড তারের সাথে সংযুক্ত করা হয় না। সংযুক্ত থাকাকালীন, পণ্যটি কর্মীদের এবং বৈদ্যুতিক সরঞ্জামগুলির সুরক্ষার জন্য একটি অ্যালার্ম শব্দ নির্গত করে এবং এড়াতে পারে পাওয়ার গ্রিডে ওভারভোল্টেজের কারণে সৃষ্ট সরঞ্জামের ক্ষতি রোধ করুন। ওভারলোড, শর্ট সার্কিট, ফুটো, ওভারভোল্টেজ আন্ডারভোল্টেজ এবং অতিরিক্ত তাপমাত্রা সুরক্ষা ফাংশনগুলিও সাধারণ পরিস্থিতিতে বৈদ্যুতিক ডিভাইসগুলি মাঝে মাঝে চালু এবং বন্ধ করতে ব্যবহার করা যেতে পারে আলোর সার্কিট, বিশেষ করে শিল্প এবং বাণিজ্যিক আলো বিতরণ ব্যবস্থার জন্য উপযুক্ত। পণ্যটির একটি ছোট ভলিউম, কমপ্যাক্ট কাঠামো এবং অন্যান্য অনুরূপ পণ্যগুলির তুলনায় ভাল খরচ-কার্যকারিতা রয়েছে। এটি একটি সুন্দর চেহারা আছে, উচ্চ ব্রেকিং ক্ষমতা এটিকে পরিবারের বিদ্যুৎ বিতরণের জন্য একটি ভাল পছন্দ করে তোলে। এই পণ্যটি GB/T 16917.1 এবং IEC 61009-1 মান মেনে চলে এবং CE সার্টিফিকেশন পেয়েছে।

মডেল:STFS2-63

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

স্পেসিফিকেশন:

বৈদ্যুতিক বৈশিষ্ট্য	স্ট্যান্ডার্ড	ইউনিট	IEC/EN 61009-1
	মোড		ইলেকট্রনিক টাইপ
	ধরন (পৃথিবীর ফুটো হওয়ার তরঙ্গের রূপ অনুভূত)		এসি
	তাপ-চুম্বকীয় রিলিজ বৈশিষ্ট্য		B, C, D
	রেট বর্তমান ln	A	6-100A(6,10,16,20,25,32,40,63; 80,100A) সামঞ্জস্যযোগ্য
	খুঁটি	P	1P+N, 3P+N
	রেট ভোল্টেজ Ue	V	AC 230, 400 (নিয়ন্ত্রণযোগ্য)
	রেট সংবেদনশীলতা I△n	A	30-300mA(30,100,300mA) সামঞ্জস্যযোগ্য
	রেট করা অবশিষ্টাংশ তৈরি এবং ভাঙ্গা ক্ষমতা l△m	A	500
	রেট শর্ট সার্কিট ক্ষমতা Icn	A	6000
	আমি অধীনে বিরতি সময়△n	S	≤0.1
	রেটেড ফ্রিকোয়েন্সি	Hz	50/60
	রেটেড ইমপালস উইথস্ট্যান্ড ভোল্টেজ(1.2/50)Uimp	V	4000
	1 মিনিটের জন্য ind.Freq এ অস্তরক পরীক্ষা ভোল্টেজ	কেভি	2
	নিরোধক ভোল্টেজ Ui	V	250
	দূষণ ডিগ্রী		2
অন্যান্যr	ওভার/আন্ডার ভোল্টেজ সুরক্ষা;	এবং	তাপমাত্রা সুরক্ষা ; ফায়ার-অ্যালওয়ার এবং অন্যান্য
যান্ত্রিক বৈশিষ্ট্য	বৈদ্যুতিক জীবন		4000
	যান্ত্রিক জীবন		10000
	ফল্ট বর্তমান সূচক		হ্যাঁ
	সুরক্ষা ডিগ্রী		IP20
	পরিবেষ্টিত তাপমাত্রা	ºC	-5~+40(বিশেষ অ্যাপ্লিকেশন অনুগ্রহ করে পড়ুন
	(দৈনিক গড় ≤35ºC সহ)	ºC	তাপমাত্রা ক্ষতিপূরণ সংশোধন)
	স্টোরেজ তাপমাত্রা	ºC	-25~+70
ইনস্টলেশন	টার্মিনাল সংযোগের ধরন		কেবল/পিন-টাইপ বাসবার/ইউ-টাইপ বাসবার

	টার্মিনাল আকার তারের জন্য উপরে/নীচ	মিমি2	25
	টার্মিনাল আকার তারের জন্য উপরে/নীচ	AWG	18-5
	বাসবারের জন্য টার্মিনাল সাইজ উপরে/নীচে	মিমি2	25
	বাসবারের জন্য টার্মিনাল সাইজ উপরে/নীচে	AWG	18-3
	মাউন্টিং		DIN রেলে EN 60715(35mm) দ্রুত ক্লিপ ডিভাইসের মাধ্যমে
	সংযোগ		উপর থেকে

চারপাশের বাতাসের তাপমাত্রা:

1. পরিবেষ্টিত বায়ুর তাপমাত্রা -5 1C এর কম হবে না, +40 C এর বেশি হবে না এবং দৈনিক গড় মান +35 C এর বেশি হবে না।

2. উচ্চতা: ইনস্টলেশন সাইটের উচ্চতা 2000m এর বেশি হবে না।

3. বায়ুমণ্ডলীয় অবস্থা

বায়ু পরিষ্কার, এবং সর্বোচ্চ তাপমাত্রা +40 ডিগ্রি সেলসিয়াসে, বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি নয়। নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত, যেমন +20 সে,

আপেক্ষিক আর্দ্রতা 90% এর বেশি হওয়া উচিত নয়। তাপমাত্রা পরিবর্তনের কারণে মাঝে মাঝে মাঝারি ঘনীভবনের কারণে, যথাযথ ব্যবস্থা গ্রহণের প্রতি মনোযোগ দেওয়া উচিত।

4. ইনস্টলেশন বিভাগ ইনস্টলেশন বিভাগগুলি হল lI এবং III৷

বর্তমান এবং খুঁটির সংখ্যা

100A: এটি নির্দেশ করে যে RCBO 100 amps এ রেট করা হয়েছে। বর্তমান রেটিং হল কারেন্টের সর্বোচ্চ মান যা সার্কিট ব্রেকার অতিরিক্ত গরম বা ক্ষতি না করেই ক্রমাগত বহন করতে পারে।

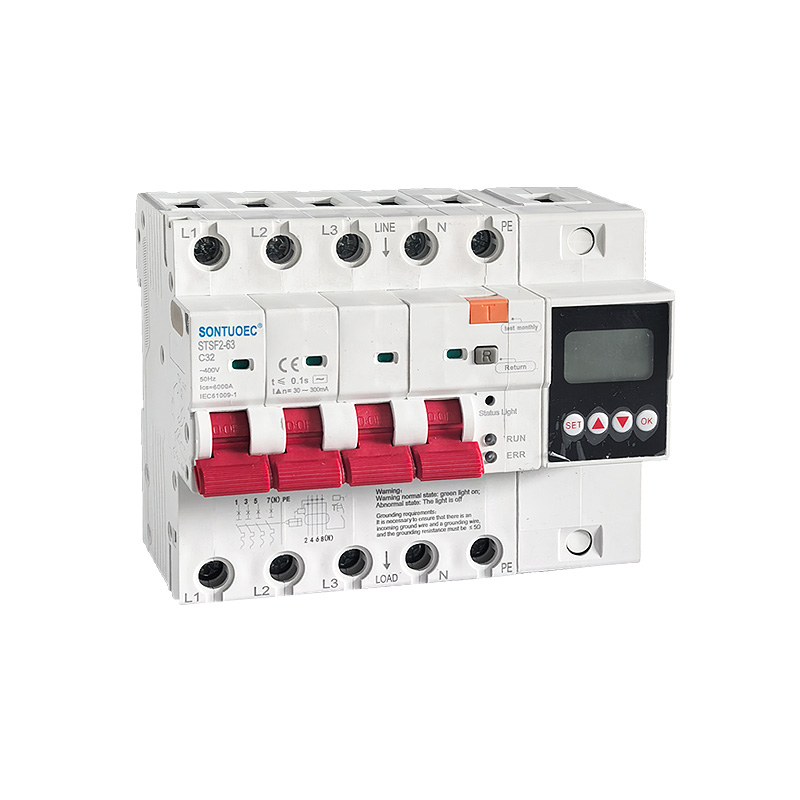

2p, 4p: এখানে "p" মানে খুঁটির সংখ্যা, অর্থাৎ সার্কিট ফেজগুলির সংখ্যা যার সাথে সার্কিট ব্রেকার সংযুক্ত করা যেতে পারে। 2p মানে হল যে সার্কিট ব্রেকার দুটি সার্কিট ফেজ (সাধারণত ফায়ার এবং জিরো) এর সাথে সংযুক্ত হতে পারে, যেখানে 4p মানে এটি চারটি সার্কিট ফেজ (সাধারণত তিন-ফেজ ফায়ার এবং জিরো) এর সাথে সংযুক্ত হতে পারে।

বহুমুখী

মাল্টিফাংশনাল নির্দেশ করে যে এই 100A 2p 4p মাল্টিফাংশনাল RCBO বিভিন্ন ধরনের সুরক্ষা ফাংশন দিয়ে সজ্জিত। মৌলিক ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা ছাড়াও, এটি ফুটো সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা এবং আরও অনেক কিছু সরবরাহ করতে পারে। তাপমাত্রা সুরক্ষা，জল প্রবেশের অ্যালার্ম，নিয়ন্ত্রিত বর্তমান এবং ভোল্টেজ।এই সুরক্ষাগুলি RCBO-কে সার্কিট এবং সরঞ্জামগুলির জন্য আরও ব্যাপক সুরক্ষা প্রদান করার অনুমতি দেয়।

সতর্কতা !

সতর্কতা স্বাভাবিক অবস্থা: সবুজ আলো চালু;

অস্বাভাবিক অবস্থা: আলো বন্ধ

গ্রাউন্ডিং প্রয়োজনীয়তা:

একটি ইনকামিং গ্রাউন্ডিং তার এবং একটি গ্রাউন্ডিং তার আছে তা নিশ্চিত করা প্রয়োজন এবং গ্রাউন্ডিং রেজিস্ট্যান্স অবশ্যই 5Q হতে হবে!

অ্যাপ্লিকেশন দৃশ্যকল্প

যেহেতু RCBO-এর বিভিন্ন ধরনের সুরক্ষা ফাংশন রয়েছে, তাই এটি প্রায়শই সার্কিটগুলিতে ব্যবহৃত হয় যেগুলির জন্য ব্যক্তিগত নিরাপত্তার প্রয়োজন হয়, যেমন আলোর জন্য বৈদ্যুতিক সার্কিট, দুর্বল শক্তি, এবং বাড়ি এবং সর্বজনীন স্থানে বৈদ্যুতিক যন্ত্রপাতি। এই জায়গাগুলি প্রায়ই জল এবং আর্দ্রতা দ্বারা চিহ্নিত করা হয়, যা সহজেই ফুটো দুর্ঘটনার কারণ হতে পারে। এছাড়াও, RCBO শিল্প বৈদ্যুতিক সিস্টেমগুলিতেও ব্যবহার করা যেতে পারে যেখানে মানুষের নিরাপত্তা একটি পূর্বশর্ত, যেমন পেরিফেরাল লাইট কন্ট্রোল সার্কিট, রাডার সিস্টেম এবং ভূতাত্ত্বিক অনুসন্ধান যন্ত্র।
