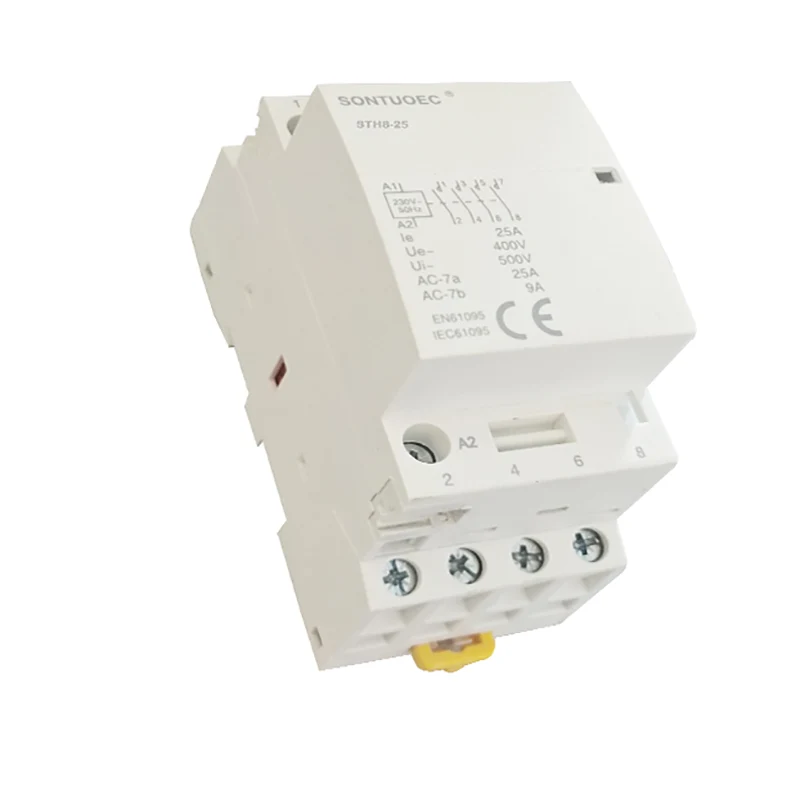

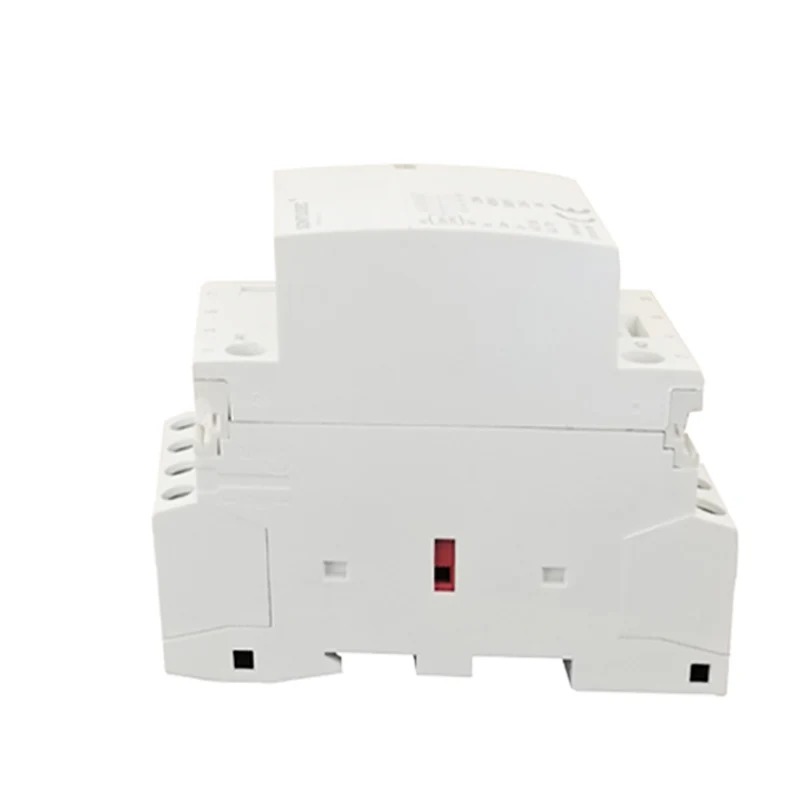

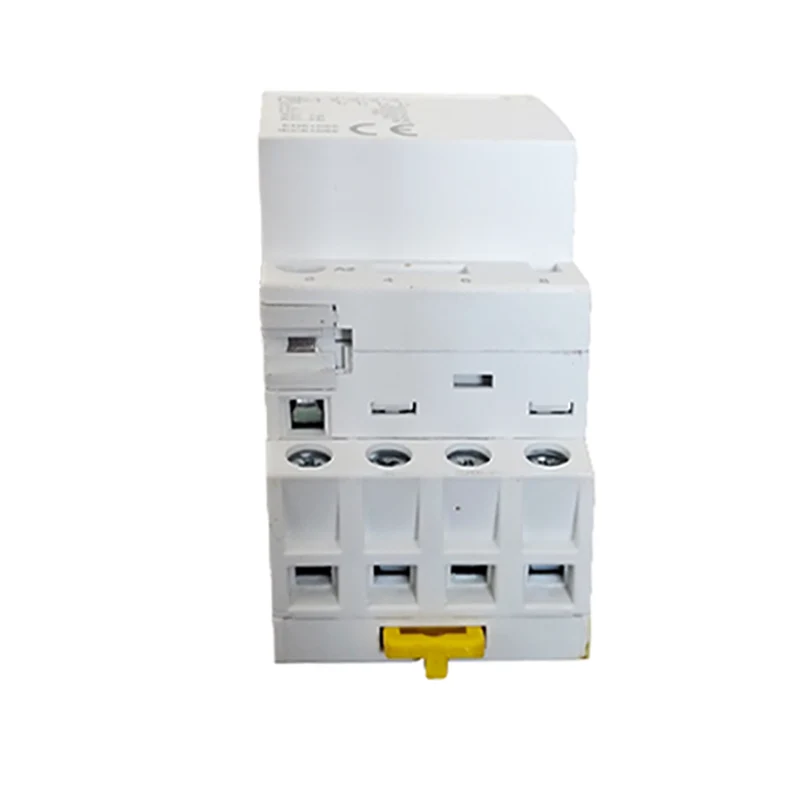

গৃহস্থালী এসি কন্টাক্টর

প্রকার					9 মিমি প্রস্থ মডিউল
1 পি	রেটিং (এলএন) এসি -7 এ	রেটিং (এলএন) এসি -7 এ	নিয়ন্ত্রণ ভোল্টেজ (ভ্যাক) (50Hz)	যোগাযোগ
	16 এ	6 এ	24	1 না	2
	20 এ	7 এ	110	1nc
	25 এ	9 এ	230
2 পি
	16 এ	6 এ	24	2 না	2
	20 এ	7 এ	110	1no+1nc
	25 এ	9 এ	230	2nc
	32 এ	12 এ	24	2 না	4
	40 এ	18 এ	110	1no+1nc
	63 এ	25 এ	230	2nc
	100 এ	_	24		6
			110	2 না
			230
3 পি
	16 এ	6 এ	24	3 না	4
	20 এ	7 এ	110	3nc
	25 এ	9 এ	230
	32 এ	12 এ	24	3 না	6
	40 এ	18 এ	110	3nc
	63 এ	25 এ	230
4 পি
	16 এ	6 এ	24	4 না	4
	20 এ	7 এ	110	4nc
	25 এ	9 এ	230	2no+2nc 3no+1nc
	32 এ	12 এ	24	4 না	6
	40 এ	18 এ	110	4nc
	63 এ	25 এ	230	2no+2nc 3no+1nc
	100 এ	_	24	4 না	12
			110
			230

মূল কাঠামো

গৃহস্থালী এসি কন্টাক্টর সাধারণত নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

যোগাযোগ সিস্টেম: প্রধান পরিচিতি এবং সহায়ক পরিচিতি সহ। মূল যোগাযোগটি চালু এবং মূল সার্কিটটি ভাঙতে ব্যবহৃত হয়, যা সাধারণত একটি বৃহত্তর রেটযুক্ত বর্তমান থাকে; সহায়ক যোগাযোগটি চালু এবং নিয়ন্ত্রণ সার্কিটটি ভাঙতে ব্যবহৃত হয়, যার একটি ছোট রেটযুক্ত বর্তমান রয়েছে।

বৈদ্যুতিন চৌম্বকীয় সিস্টেম: এটি আয়রন কোর, আর্মার এবং কয়েল নিয়ে গঠিত। যখন কয়েলটি উত্সাহিত হয়, তখন মূলটি একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা আর্মারকে আকর্ষণ করে এবং পরিচিতিগুলি বন্ধ করে দেয়; যখন কয়েলটি ডি-এনার্জি করা হয়, চৌম্বকীয় ক্ষেত্রটি অদৃশ্য হয়ে যায়, আর্মারটি প্রকাশিত হয় এবং পরিচিতিগুলি ভেঙে যায়।

অর্ক নিভে যাওয়া ডিভাইস: পরিচিতিগুলি সংযোগ বিচ্ছিন্ন হয়ে গেলে, এআরসিটি পরিচিতিগুলির ক্ষতি হতে বাধা দেয় যখন এআরসিটি নিভে যায়।

শেল এবং আনুষাঙ্গিক: শেলটি বাহ্যিক পরিবেশের প্রভাব থেকে অভ্যন্তরীণ উপাদানগুলি রক্ষা করতে ব্যবহৃত হয়; আনুষাঙ্গিকগুলির মধ্যে মাউন্টিং বন্ধনী, টার্মিনাল ইত্যাদি অন্তর্ভুক্ত রয়েছে যা যোগাযোগকারীর ইনস্টলেশন এবং তারের উপলব্ধি করতে ব্যবহৃত হয়।

অপারেশন নীতি

গৃহস্থালী এসি যোগাযোগকারীদের কার্যনির্বাহী নীতিটি বৈদ্যুতিন চৌম্বকীয় অন্তর্ভুক্তির নীতির উপর ভিত্তি করে। যখন কয়েলটি উত্সাহিত হয়, তখন আয়রন কোর একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা আর্মারকে আকর্ষণ করে এবং পরিচিতিগুলি বন্ধ করে দেয়; যখন কয়েলটি ডি-এনার্জি করা হয়, চৌম্বকীয় ক্ষেত্রটি অদৃশ্য হয়ে যায়, আর্মারটি প্রকাশ করা হয় এবং পরিচিতিগুলি সংযোগ বিচ্ছিন্ন হয়। কয়েলটির শক্তি এবং ডি-এনার্জাইজেশন নিয়ন্ত্রণ করে, রিমোট কন্ট্রোল এবং পরিবারের সার্কিটগুলির সুরক্ষা উপলব্ধি করা যায়।

প্রযুক্তিগত পরামিতি

গৃহস্থালী এসি কন্টাক্টরগুলির প্রধান প্রযুক্তিগত পরামিতিগুলির মধ্যে রেটেড ভোল্টেজ, রেটেড কারেন্ট, রেটেড ফ্রিকোয়েন্সি, সংযোগ এবং ভাঙ্গার ক্ষমতা ইত্যাদি অন্তর্ভুক্ত রয়েছে। যোগাযোগকারীর স্বাভাবিক অপারেশন এবং নিরাপদ ব্যবহার নিশ্চিত করার জন্য এই পরামিতিগুলির নির্বাচনটি গৃহস্থালী সার্কিটের প্রকৃত পরিস্থিতি অনুসারে নির্ধারণ করা উচিত।

রেটেড ভোল্টেজ: কন্টাক্টর যখন স্বাভাবিকভাবে কাজ করে তখন ভোল্টেজ স্তরকে বোঝায়।

রেটেড কারেন্ট: রেটেড ভোল্টেজের অধীনে দীর্ঘ সময়ের জন্য সহযোগিতা করতে পারে এমন সর্বাধিক স্রোতকে বোঝায়।

রেটযুক্ত ফ্রিকোয়েন্সি: যখন যোগাযোগকারী স্বাভাবিকভাবে কাজ করে তখন বিদ্যুৎ সরবরাহের ফ্রিকোয়েন্সি।

সংযোগ এবং ব্রেকিং ক্ষমতা: সর্বাধিক স্রোত যা যোগাযোগকারী নির্ভরযোগ্যভাবে নির্দিষ্ট শর্তগুলির অধীনে সংযোগ স্থাপন করতে এবং বিরতি দিতে পারে।
