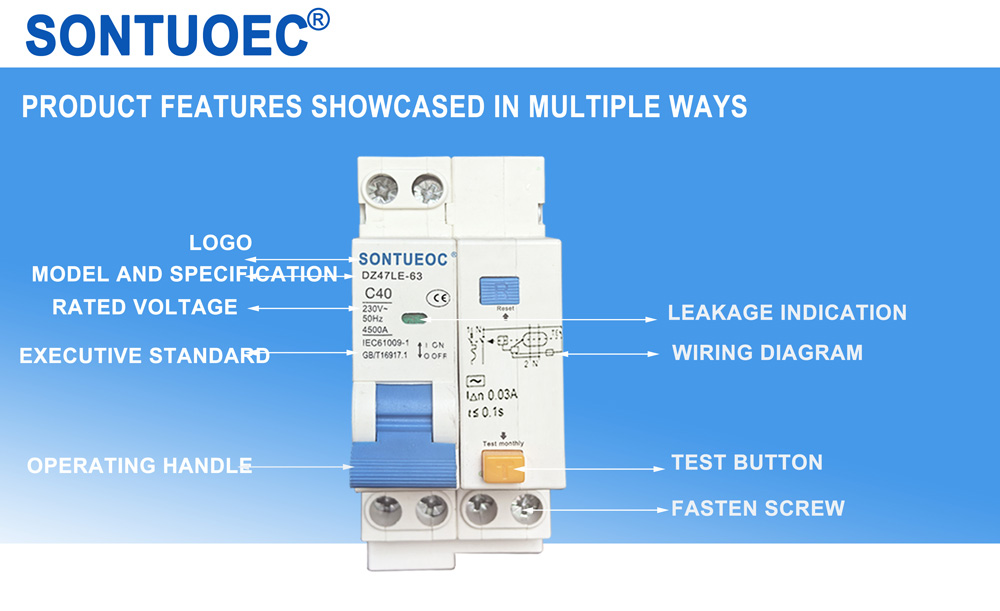

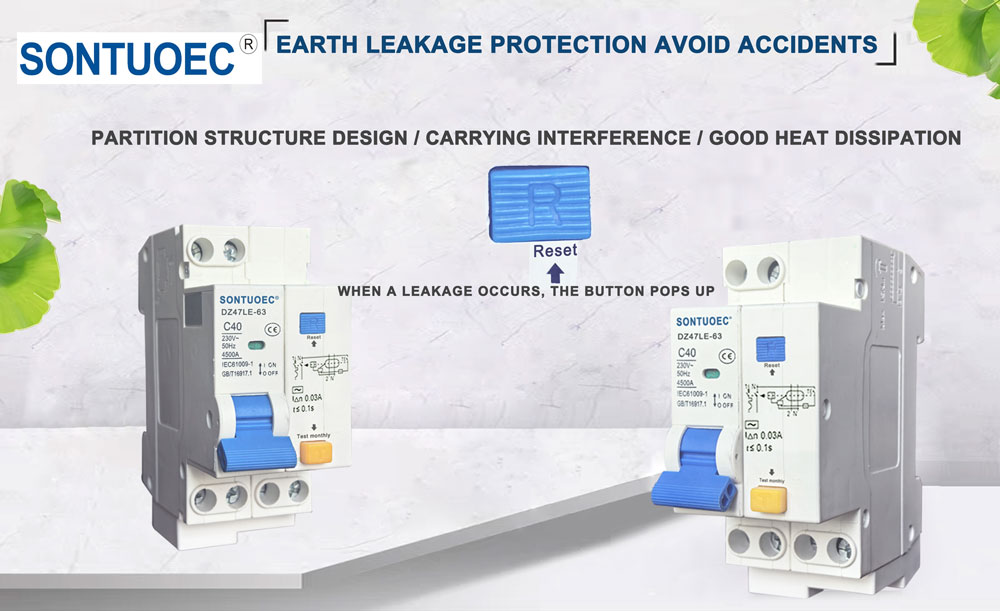

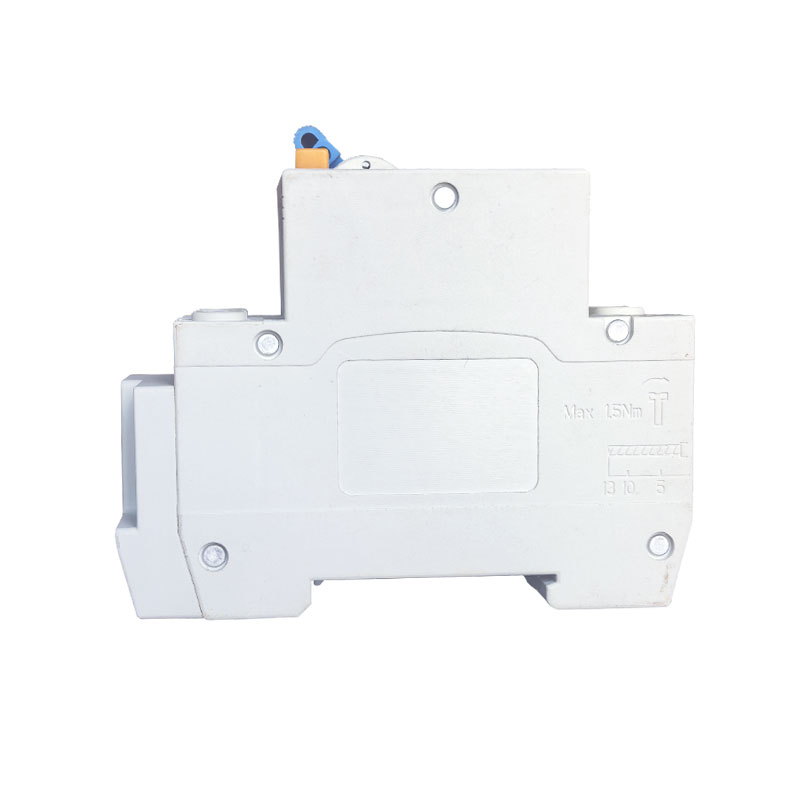

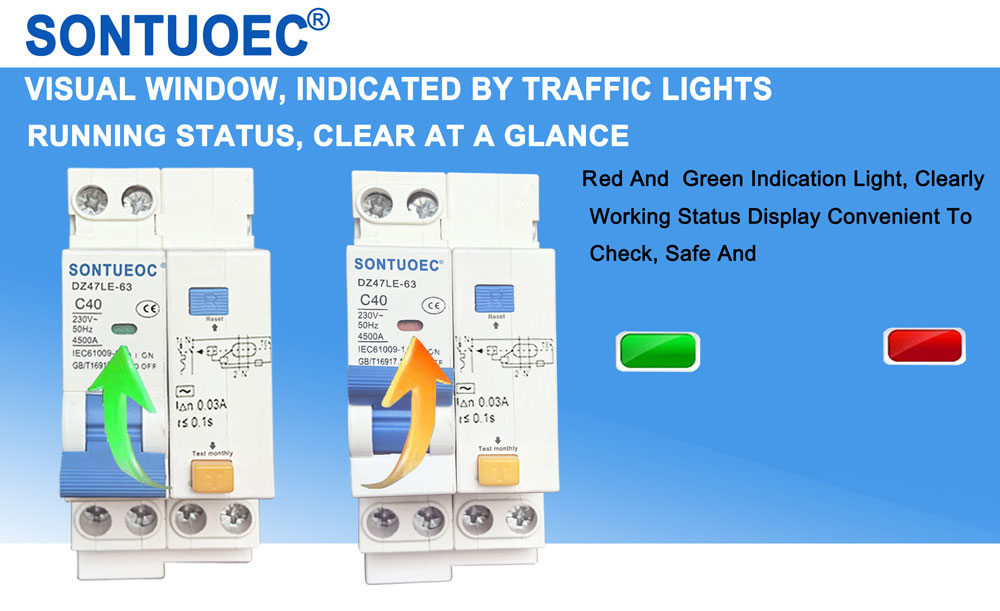

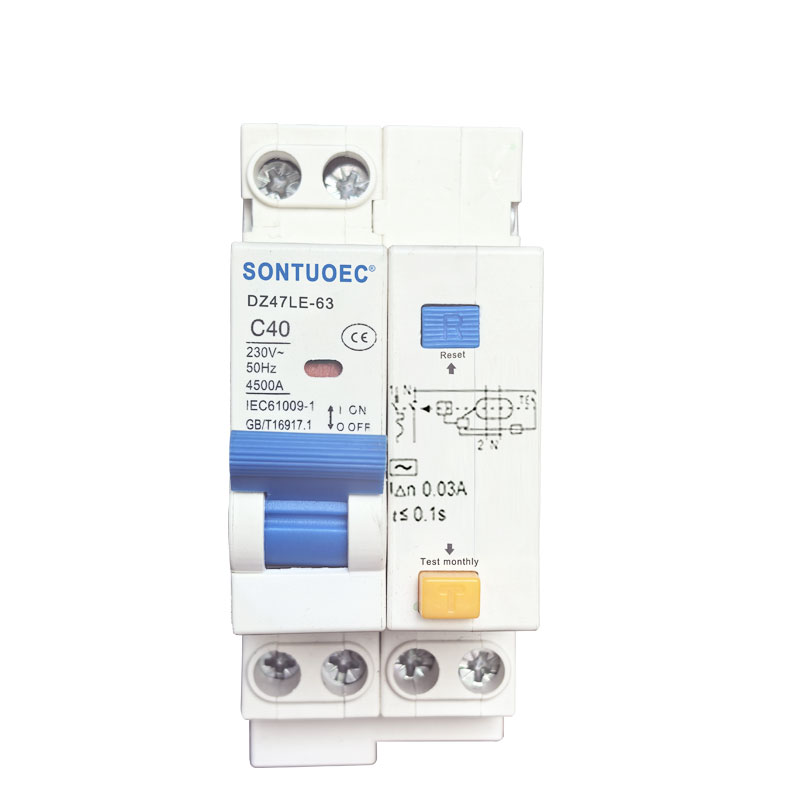

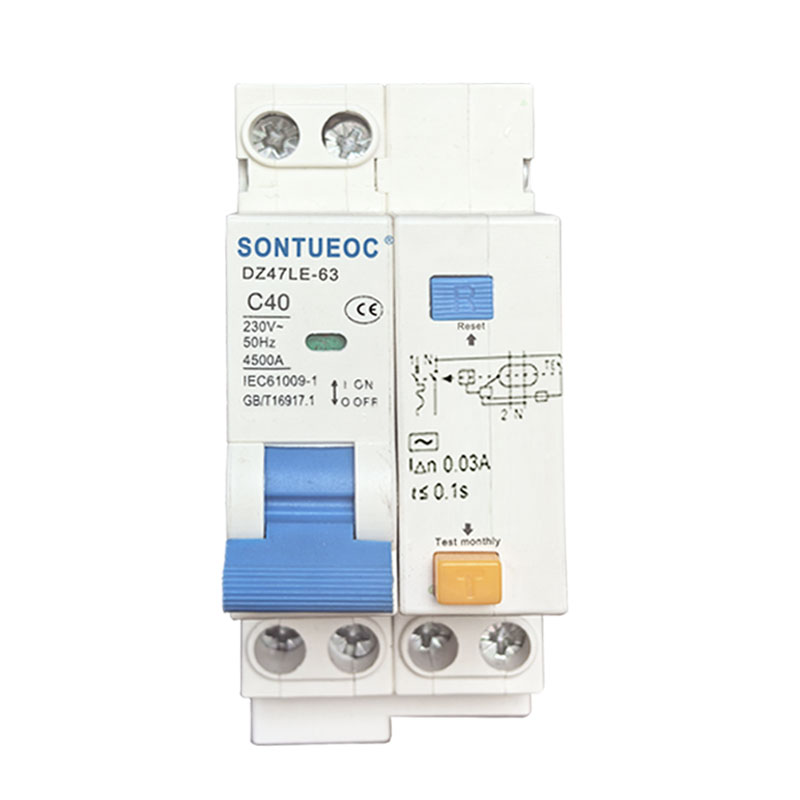

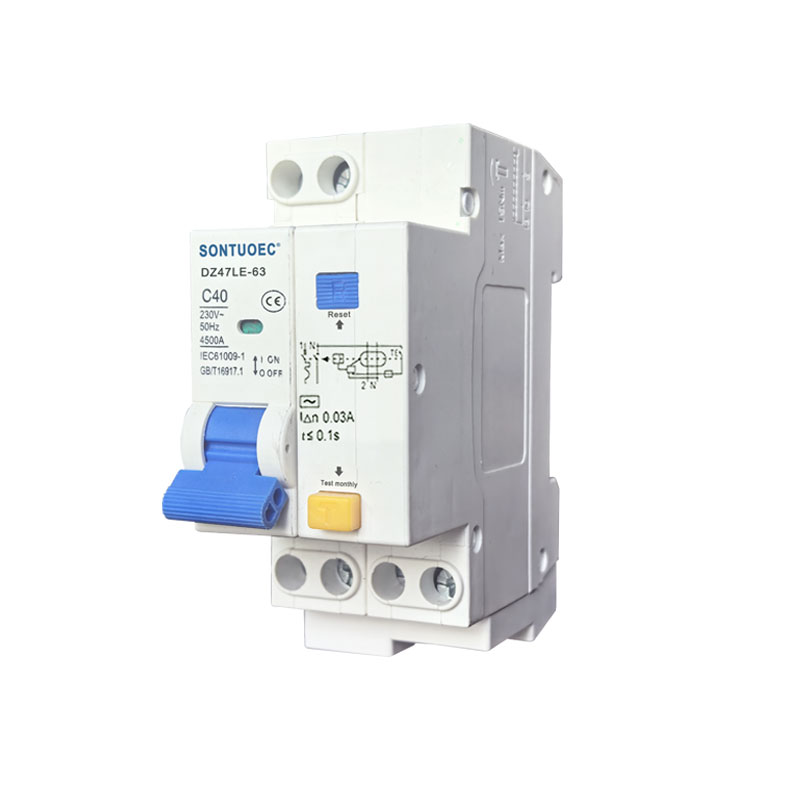

Dz47le-63 RCBO সিরিজ লিকেজ কারেন্ট সার্কিট ব্রেকার

SONTUOEC হল একটি চীনা সরবরাহকারী/নির্মাতাদের মধ্যে যারা বিভিন্ন ছোট বৈদ্যুতিক উৎপাদনে বিশেষজ্ঞ অ্যাপ্লায়েন্স।DZ47LE একটি পোল দুই তারের জন্য AC 50/60Hz রেটেড ভোল্টেজ 230V এর একটি লাইনের জন্য প্রযোজ্য, 3 মেরু, 3 মেরু 4 তারের জন্য 2 পোল বা 400V এর জন্য। 4 পোল এবং 63A পর্যন্ত রেট করা বর্তমান। এটি ওভারলোড এবং শর্ট সার্কিট থেকে লাইন এবং মোটর কে রক্ষা করতে পারে এটি বিরল লাইন রূপান্তর এবং বিরল মোটর স্টার্টের জন্যও ব্যবহার করা যেতে পারে।এটি IEC6.1 0 মানের সাথে সঙ্গত থাকে।

মডেল:DZ47LE-63

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রযুক্তিগত পরামিতি:

রেটেড ভোল্টেজ(V)	কেস ইনএম(এ) এর রেট করা বর্তমান	খুঁটি	নিউট্রা	রেট করা CurrentIn(A)	রেটেড শর্ট সার্কিট ব্রেকিং ক্যাপাসিটি ICU(KA)		রেট করা বর্তমান লিকেজ ব্রেকিং কারেন্ট	রেট করা কারেন্ট ব্রেকিং কারেন্ট নয় (mA)
রেটেড ভোল্টেজ(V)	কেস ইনএম(এ) এর রেট করা বর্তমান	খুঁটি	লাইনেল	রেট করা CurrentIn(A)	ব্রেকিং ক্যাপাসিটি ICU (KA)	COS	(mA))	রেট করা কারেন্ট ব্রেকিং কারেন্ট নয় (mA)
230	৬-৬৩	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	৬-৬৩	2		20,25,32,	6	0.7	100,300	50,150
400	৬-৬৩	3		40,50,63	6	0.7
400	৬-৬৩	3	N		6	0.7
400	৬-৬৩	4			6	0.7
230	৬-৬৩	1	N		4.5	0.8
400	৬-৬৩	2			4.5	0.8
400	৬-৬৩	3			4.5	0.8
400	৬-৬৩	3	N		4.5	0.8
400	৬-৬৩	4			4.5	0.8

ওভার-কারেন্ট সুরক্ষা সহ DZ47LE অবশিষ্ট বর্তমান পরিচালিত সার্কিট ব্রেকার (ইলেক্ট্রনিক):

1. আবেদন

কর্মী এবং অগ্নি সুরক্ষা

ওভারলোড এবং শর্ট-সার্কিটের বিরুদ্ধে কেবল এবং লাইন সুরক্ষা

2. RCBO নির্বাচন করার জন্য সাধারণ নিয়ম:

a.রেটেড অবশিষ্ট অপারেটিং কারেন্ট

≤ 30 এমএ-তে: সরাসরি যোগাযোগের ক্ষেত্রে অতিরিক্ত সুরক্ষা ≤300 এমএ-তে: গ্রাউন্ড ফল্ট স্রোতের ক্ষেত্রে প্রতিরোধমূলক অগ্নি সুরক্ষা

খ. ট্রিপিং ক্লাস

এসি ক্লাস - সাইনোসয়েডাল, বিকল্প স্রোতগুলির জন্য ট্রিপিং নিশ্চিত করা হয়, সেগুলি দ্রুত প্রয়োগ করা হোক বা ধীরে ধীরে বাড়ুক।

গ. ট্রিপিং কার্ভ

সি বক্ররেখা (5-10 ইন) ওভারলোড এবং শর্ট-সার্কিটের বিরুদ্ধে সার্কিটগুলির সুরক্ষা এবং নিয়ন্ত্রণ; কম ইনরাশ কারেন্ট সহ প্রতিরোধক এবং প্রবর্তক লোডগুলির জন্য সুরক্ষা।

ডি বক্ররেখা (10-14 ইন) ওভারলোড এবং শর্ট-সার্কিটের বিরুদ্ধে সার্কিটগুলির সুরক্ষা এবং নিয়ন্ত্রণ; সার্কিটগুলির জন্য সুরক্ষা যা সার্কিট বন্ধ করার সময় উচ্চ ইনরাশ কারেন্ট সহ লোড সরবরাহ করে (LV/LV ট্রান্সফরমার, ব্রেকডাউন ল্যাম্প)।
