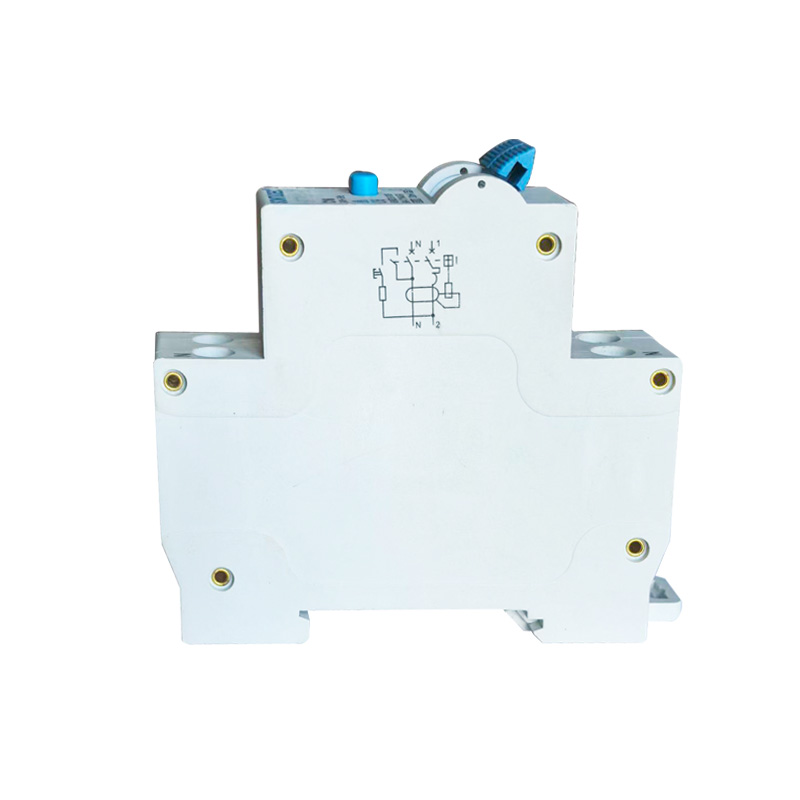

6ka অবশিষ্ট বর্তমান সার্কিট ব্রেকার ওভার কারেন্ট প্রোটেকশন RCBO

SONTUOEC হল চীনা সরবরাহকারী/নির্মাতাদের মধ্যে একজন যারা বিভিন্ন ছোট বৈদ্যুতিক যন্ত্রপাতি STRO1-40 RCBO উৎপাদনে বিশেষজ্ঞ, পুরো নাম হল ওভারকারেন্ট সুরক্ষা সহ অবশিষ্ট বর্তমান সার্কিট ব্রেকার। এটি একটি বৈদ্যুতিক সুরক্ষা ডিভাইস যা ওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং ফুটো সুরক্ষাকে একীভূত করে এবং ব্যক্তিগত সুরক্ষা এবং সরঞ্জামগুলির নিরাপদ অপারেশন নিশ্চিত করতে আবাসিক, বাণিজ্যিক এবং শিল্প এলাকায় বৈদ্যুতিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়৷ STRO7-40 RCBO হল ওভারলোড, শর্ট সার্কিট এবং ফুটো সুরক্ষা সহ একটি গুরুত্বপূর্ণ বৈদ্যুতিক সুরক্ষা ডিভাইস৷ এর কাজের নীতি, বৈশিষ্ট্য, প্রয়োগের পরিস্থিতি এবং নির্বাচন এবং ইনস্টলেশন পদ্ধতিগুলি বোঝার মাধ্যমে, আপনি বৈদ্যুতিক সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করতে STRO7-40 RCBO ব্যবহার এবং বজায় রাখতে পারেন।

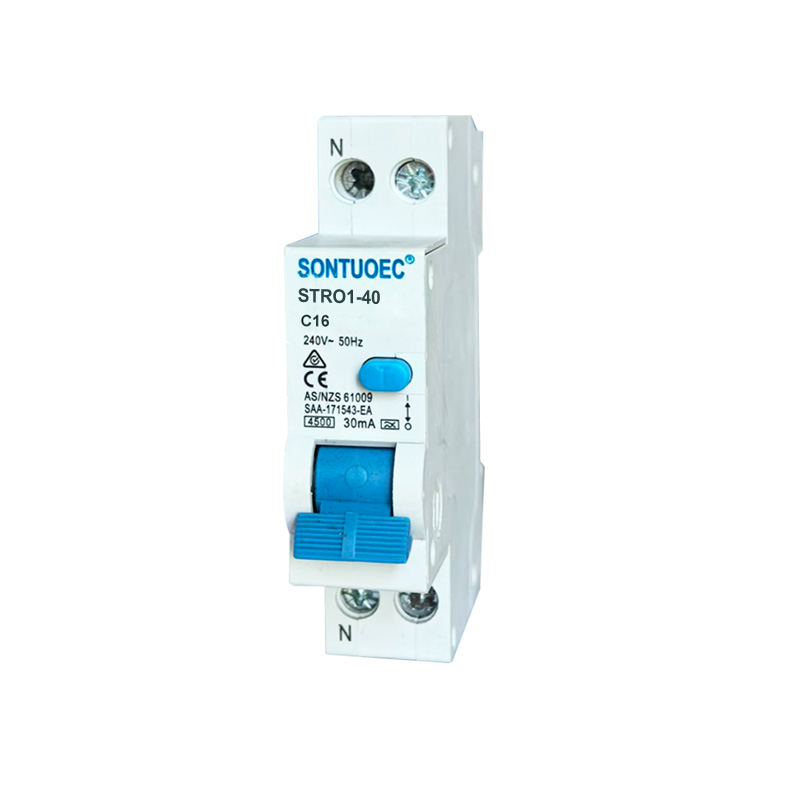

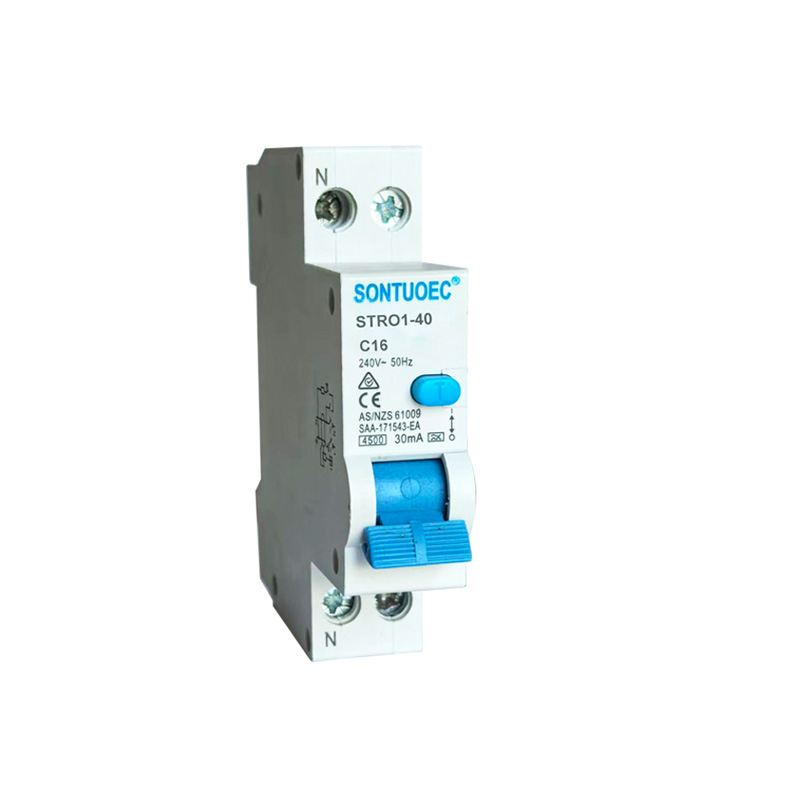

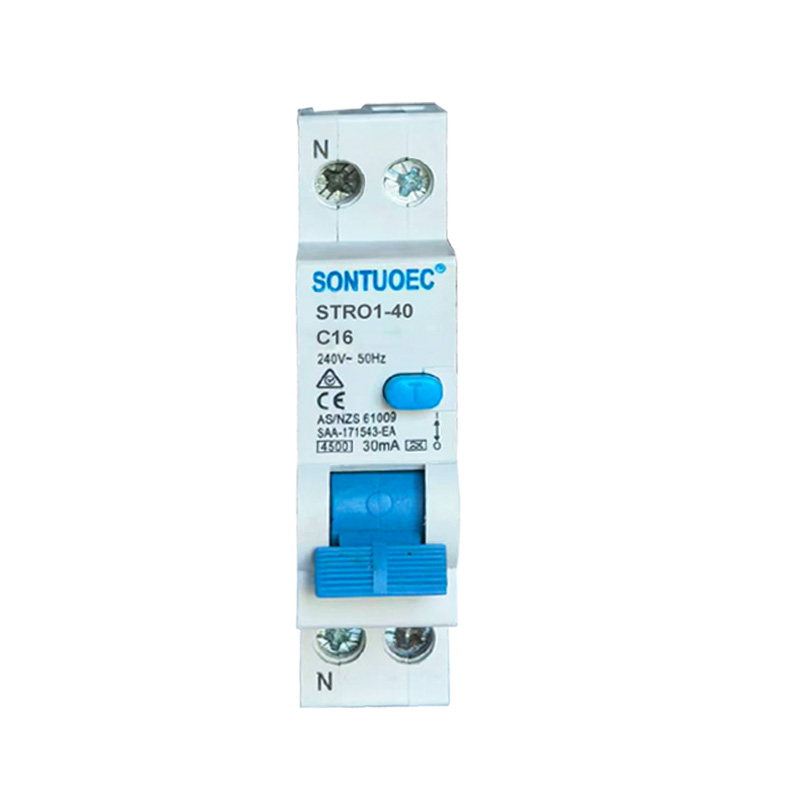

মডেল:STRO1-40

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

স্পেসিফিকেশন:

স্যান্ডার্ড			IEC/EN 61009-1
বৈদ্যুতিক	ধরন (পৃথিবীর ফুটো হওয়ার তরঙ্গের রূপ অনুভূত)		ইলেকট্রনিক টাইপ
বৈশিষ্ট্য	রেট বর্তমান ইন	A	এ, এসি
	খুঁটি	P	1P+N
	রেটেড ভোল্টেজ	V	এসি 230
	রেট করা বর্তমান:		6,10,16,20,25,32,40A
	রেট সংবেদনশীলতা I△n	A	০.০১,০.০৩,০.১,০.৩,০.৫
	নিরোধক ভোল্টেজ Ui	V	250
	রেট করা অবশিষ্টাংশ তৈরি এবং	A	500
	ব্রেকিং ক্ষমতা I△m	A	500
	শর্ট সার্কিট কারেন্ট I△c	A	৪৫,০০৬,০০০
	রেটেড ফ্রিকোয়েন্সি	Hz	50/60
	দূষণ ডিগ্রী		2
যান্ত্রিক	বৈদ্যুতিক জীবন	t	4000
বৈশিষ্ট্য	যান্ত্রিক জীবন	t	10000
	সুরক্ষা ডিগ্রী		IP20
	পরিবেষ্টিত তাপমাত্রা	ºC	-25~+40
	(দৈনিক গড় ≤35ºC সহ)	ºC	-25~+40
	স্টোরেজ তাপমাত্রা	ºC	-25~+70
ইনস্টলেশন	টার্মিনাল সংযোগের ধরন		কেবল/ইউ-টাইপ বাসবার/পিন-টাইপ বাসবার
	তারের জন্য টার্মিনাল আকার শীর্ষ/নীচ	মিমি2	25
	তারের জন্য টার্মিনাল আকার শীর্ষ/নীচ	AWG	18-5
	বাসবারের জন্য টার্মিনাল সাইজ উপরে/নীচে	মিমি2	25
	বাসবারের জন্য টার্মিনাল সাইজ উপরে/নীচে	AWG	18-3
	মাউন্টিং		DIN রেলে EN 60715(35mm) দ্রুত ক্লিপ ডিভাইসের মাধ্যমে
	সংযোগ		উপরে এবং নীচে থেকে

STRO1-40 RCBO এর প্রধান কাজ

ওভারলোড সুরক্ষা: সার্কিটে কারেন্ট যখন STRO1-40 RCBO-এর রেটেড মানকে ছাড়িয়ে যায়, তখন এটি সার্কিট এবং সরঞ্জামগুলিকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করার জন্য একটি নির্দিষ্ট সময়ের মধ্যে সার্কিটটিকে স্বয়ংক্রিয়ভাবে কেটে দেবে, এইভাবে আগুন এবং ক্ষতি এড়ানো যায়।

শর্ট সার্কিট সুরক্ষা: যখন একটি সার্কিটে একটি শর্ট সার্কিট ঘটে, তখন STRO1-40 RCBO দ্রুত সার্কিটটি কেটে দেবে যাতে শর্ট সার্কিট কারেন্ট সার্কিট এবং সরঞ্জামগুলির মারাত্মক ক্ষতি না হয়।

ফুটো সুরক্ষা: STRO1-40 RCBO একটি সার্কিটে অবশিষ্ট কারেন্ট (অর্থাৎ, ফুটো কারেন্ট) সনাক্ত করতে সক্ষম। যখন অবশিষ্ট কারেন্ট সেট থ্রেশহোল্ড অতিক্রম করে, তখন STRO1-40 RCBO খুব অল্প সময়ের মধ্যে বিদ্যুত দুর্ঘটনা এবং বৈদ্যুতিক আগুন প্রতিরোধ করতে সার্কিটটি কেটে দেবে।

STRO1-40 RCBO এর অপারেশনের নীতি

STRO1-40 RCBO-তে একটি অভ্যন্তরীণ তাপীয় চৌম্বকীয় ট্রিপ ডিটেক্টর (ওভারলোড এবং শর্ট সার্কিট সুরক্ষার জন্য) এবং একটি অবশিষ্ট কারেন্ট ডিটেক্টর (লিকেজ সুরক্ষার জন্য) রয়েছে। সার্কিটে কারেন্ট বা অবশিষ্ট কারেন্ট অস্বাভাবিক হলে, সংশ্লিষ্ট স্ট্রাইকার STRO7-40 RCBO এর ট্রিপিং মেকানিজমকে ট্রিগার করে, যার ফলে এটি দ্রুত সার্কিটটি কেটে দেয়।

1. থার্মাল ম্যাগনেটিক ট্রিপার: এটি উত্পন্ন তাপ এবং চৌম্বক ক্ষেত্র ব্যবহার করে যখন কারেন্ট কন্ডাক্টরের মধ্য দিয়ে যায় তখন ট্রিপিং ট্রিগার করে। যখন কারেন্ট খুব বেশি হয়, তখন কন্ডাক্টর উত্তপ্ত হয় এবং একটি চৌম্বক ক্ষেত্র তৈরি করে, যার ফলে তাপীয় চৌম্বকীয় স্ট্রাইকারের অভ্যন্তরে বাইমেটাল বাঁকা হয় বা চুম্বক লোহার কোরকে আকর্ষণ করে, এইভাবে ট্রিপিং প্রক্রিয়াটি ট্রিগার করে।

2.অবশিষ্ট কারেন্ট ডিটেক্টর: এটি সার্কিটে অবশিষ্ট কারেন্ট সনাক্ত করতে একটি শূন্য ক্রম কারেন্ট ট্রান্সফরমার ব্যবহার করে। যখন অবশিষ্ট কারেন্ট সেট থ্রেশহোল্ড অতিক্রম করে, অবশিষ্ট কারেন্ট ডিটেক্টর সার্কিটটি কেটে ফেলার জন্য ট্রিপিং মেকানিজমকে একটি সংকেত পাঠাবে।

STRO1-40 RCBO এর বৈশিষ্ট্য

মাল্টি-ফাংশনাল ইন্টিগ্রেশন: STRO1-40 RCBO ওভারলোড, শর্ট-সার্কিট এবং ফুটো সুরক্ষা ফাংশনগুলিকে একীভূত করে, বৈদ্যুতিক সিস্টেমের নকশা এবং ইনস্টলেশনকে সরল করে।

উচ্চ সংবেদনশীলতা: STRO1-40 RCBOs দ্রুত শনাক্ত করতে পারে এবং সার্কিটে অস্বাভাবিক এবং অবশিষ্ট স্রোত কেটে কেটে দিতে পারে, নির্ভরযোগ্য সুরক্ষা প্রদান করে।

ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ: STRO1-40 RCBO গুলি সাধারণত সহজে ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য মডুলারাইজ করা হয়।

উচ্চ নিরাপত্তা: STRO1-40 RCBOs কঠোরভাবে পরীক্ষা করা হয় এবং বৈদ্যুতিক সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করার জন্য উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতার জন্য প্রত্যয়িত হয়।

STRO1-40 RCBO এর প্রয়োগের পরিস্থিতি

STRO1-40 RCBOs ব্যাপকভাবে আবাসিক, বাণিজ্যিক এবং শিল্প খাতে বৈদ্যুতিক ব্যবস্থায় ব্যবহৃত হয়, বিশেষ করে যেগুলির জন্য একই সাথে ওভারলোড, শর্ট সার্কিট এবং আর্থ লিকেজ সুরক্ষা প্রয়োজন। সার্কিট এবং সরঞ্জামগুলিকে অস্বাভাবিক কারেন্ট এবং ভোল্টেজের কারণে সৃষ্ট ক্ষতি থেকে রক্ষা করতে এবং বৈদ্যুতিক আঘাত প্রতিরোধ করতে সাধারণত বিতরণ বাক্স, সুইচবোর্ড বা কন্ট্রোল ক্যাবিনেটে এগুলি ইনস্টল করা হয়।
